2020春考兩位數碼顯示電路套件焊接教程 |
||
圖解教程 閱讀：3158
|
||
|
|
||
|
|
||

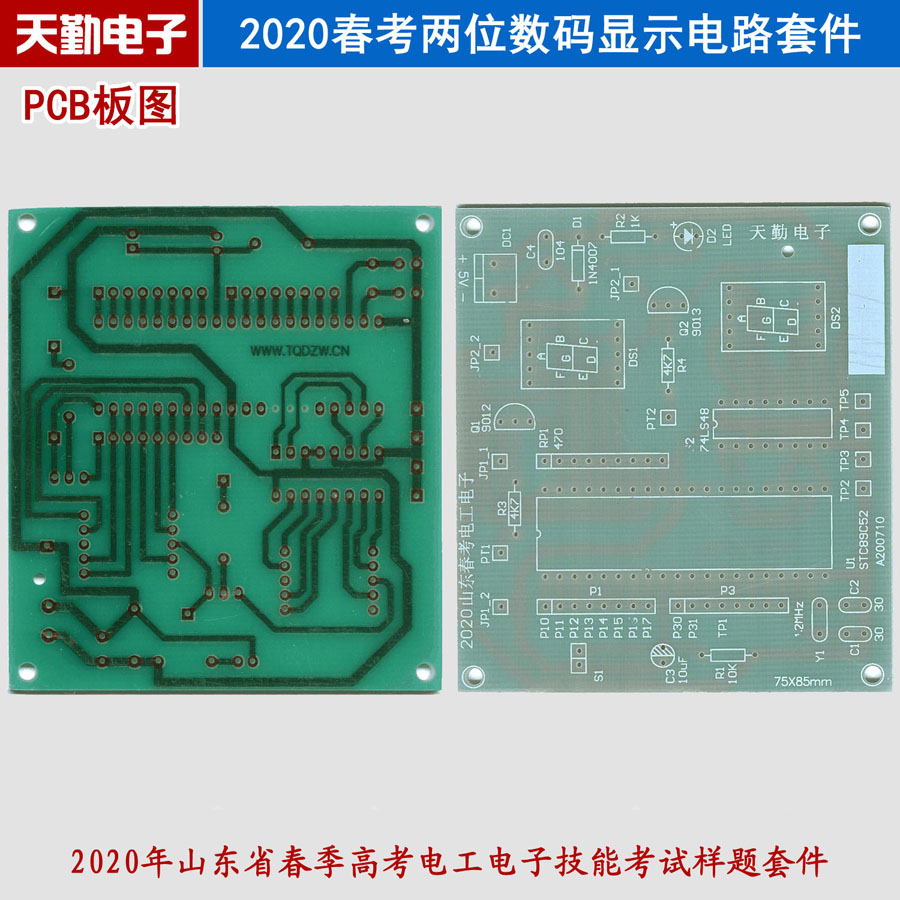

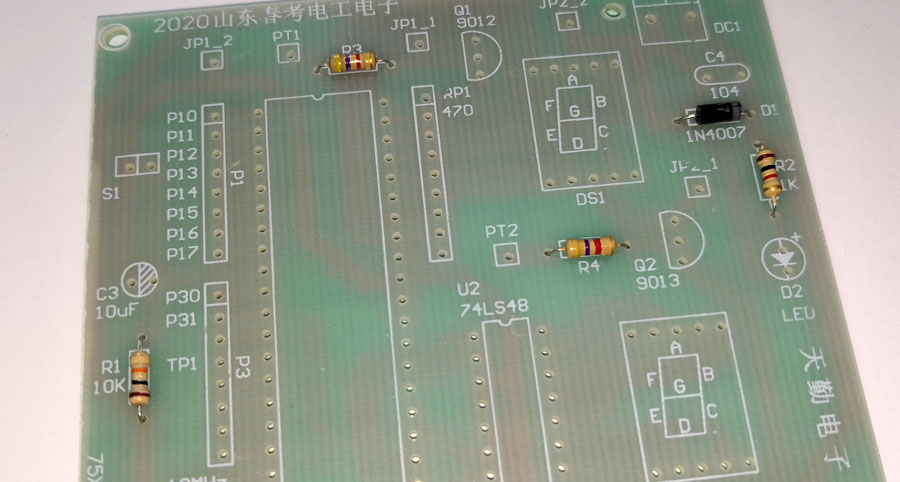

下面是2020春考兩位數碼顯示電路套件焊接教程： 1、焊接電阻和二極管，二極管有極性，要注意

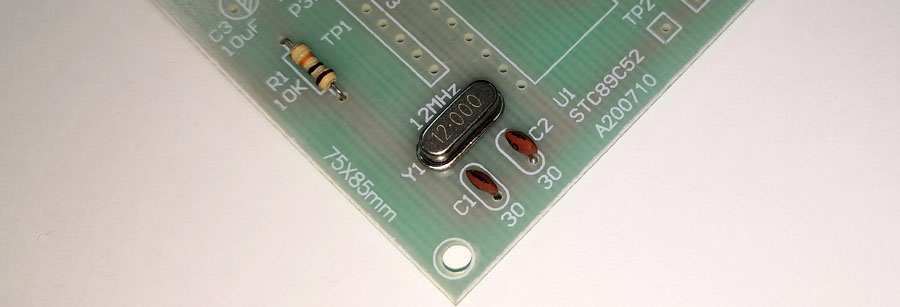

2、焊接12MHz晶振Y1和晶振的負載電容C1、C2

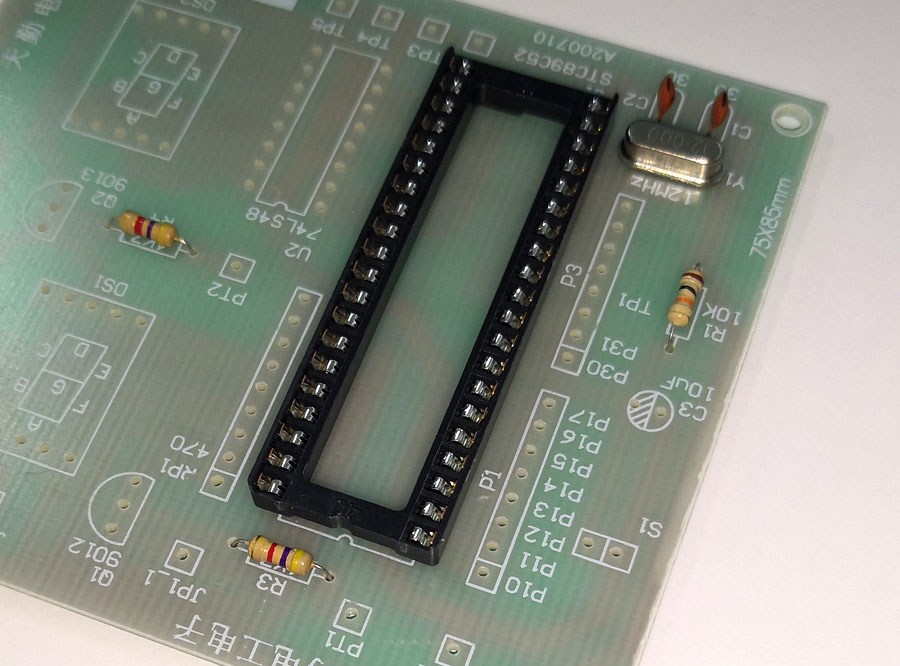

3、焊接40P集成電路插座，注意缺口的方向，集成電路插座緊貼電路板焊接

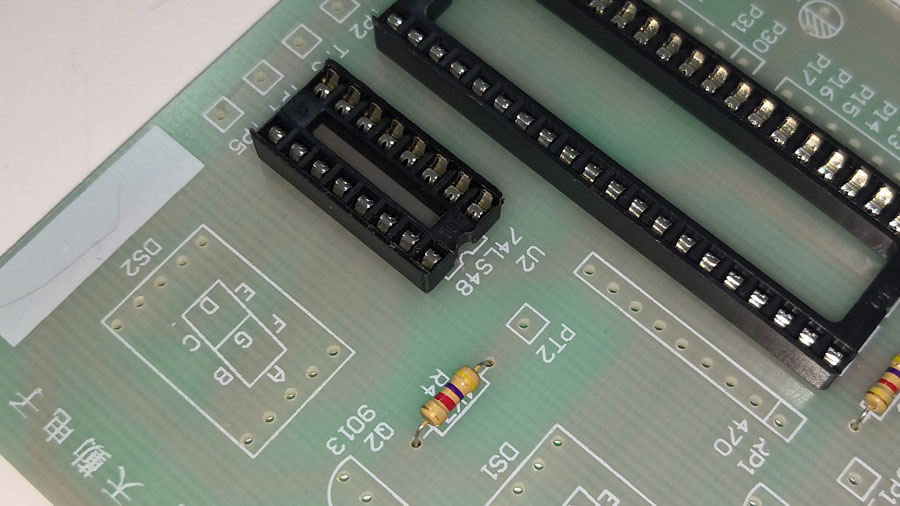

4、焊接16P的集成電路插座，也要注意缺口的方向，緊貼電路板焊接

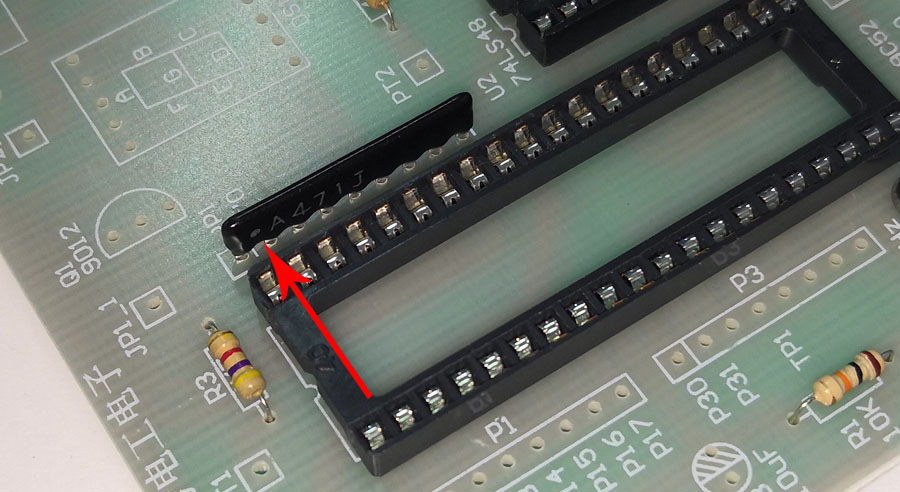

5、焊接排阻，注意方向，不能裝反

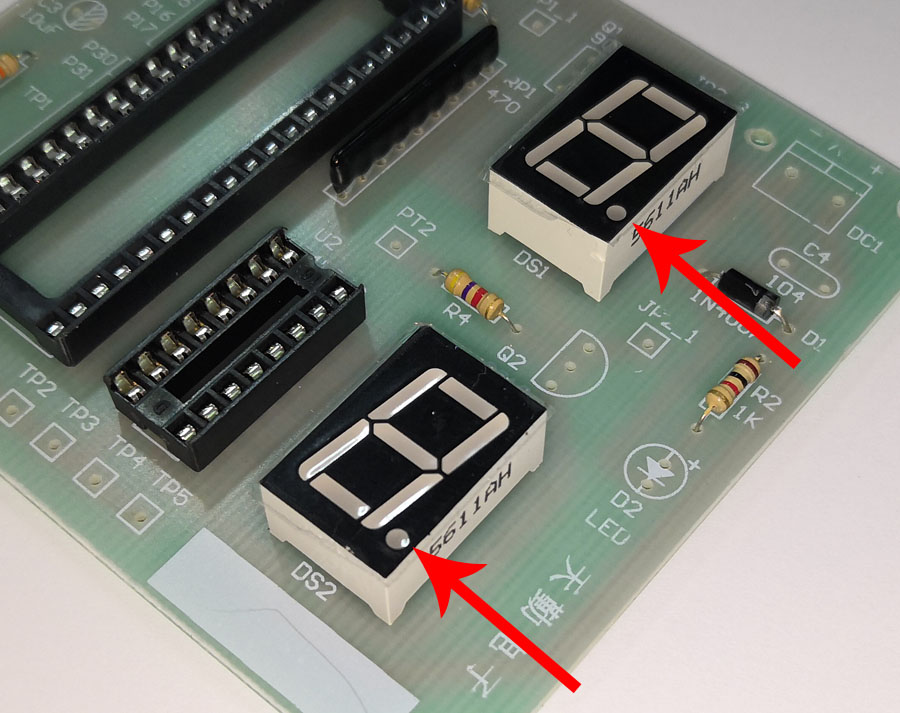

6、焊接兩只數碼管，注意方向不能裝反
7、焊接2P的插針S1，S1為復位開關,常態時為斷開狀態，按照樣題要求用排針+跳線帽代替，焊好后，跳線帽插在一只插針上即可，插兩只插針就是復位。

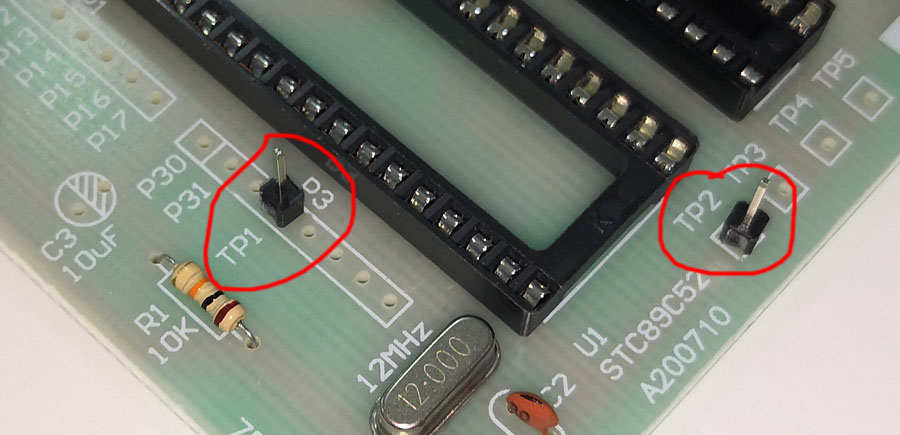

8、焊接單排針TP1和TP2
9、焊接LED和104瓷片電容C4，LED長腳是正極

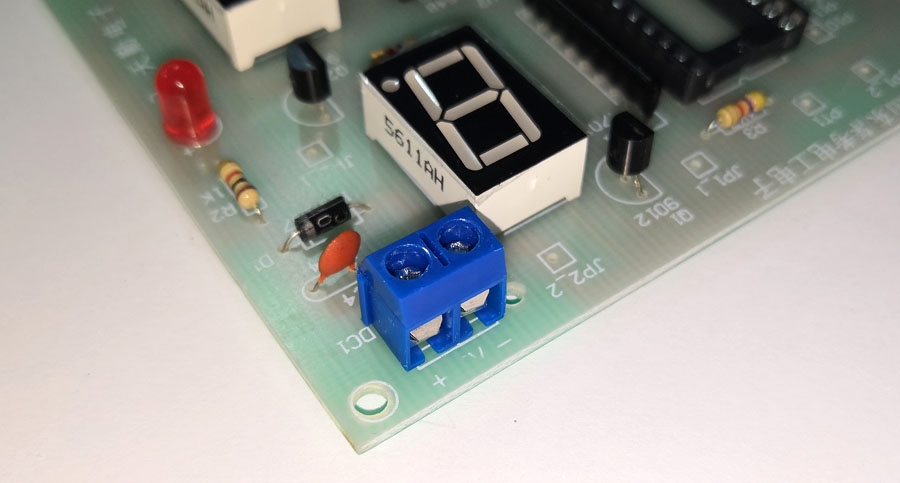

10、焊接接線座，接線口朝電路板外側，緊貼電路板焊接
11、仔細閱讀說明書，很據要求焊接杜邦線：JP1_1連接JP1_2，JP2_1連接JP2_2，P30連接PT1、P31連接PT2，TP3、TP4、TP5分別連接到P13、P15、P17。
12、全部元件焊好后，插上單片機和74LS48，注意集成電路缺口方向不能錯

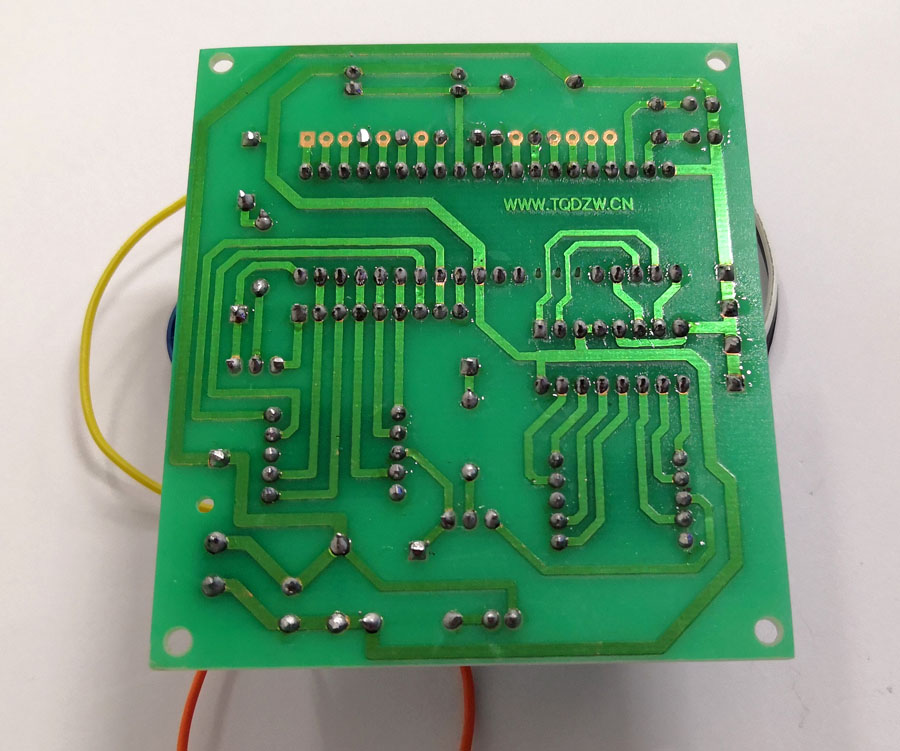

13、來一張焊接面圖片
14、接通5V直流電源，數碼管DS1閃爍顯示數字7，數碼管DS2穩定顯示數字2，程序不同顯示會有區別
|
||
|
