蘋果形小音箱套件焊接教程 |
||
圖解教程 閱讀：18423
|
||
|
|
||
|
|
||

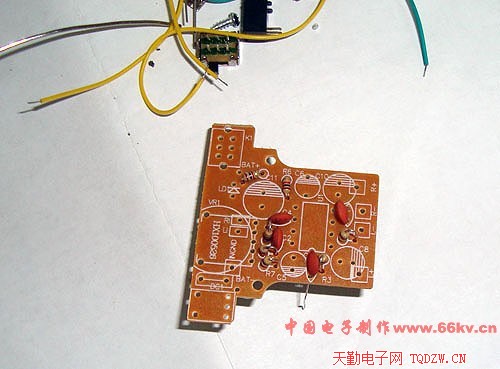

本套件已停止銷售，只展示焊接教程，不再提供制作套件。 1、首先先焊接電阻元件，由于電路板空間有限，電阻要立著安裝
2、再焊接瓷片電容
3、第三部焊接電解電容，電解電容要注意極性

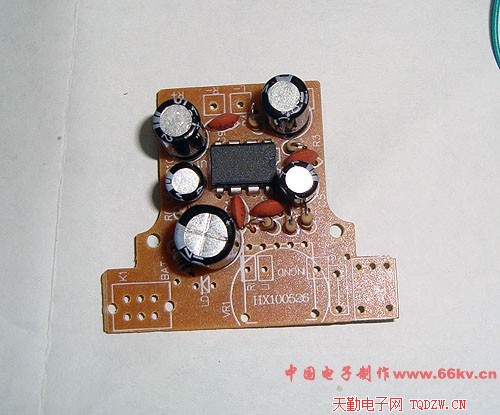

4、第四步焊接2822集成電路，注意引腳排列，不要裝反了，焊接時間也不宜過長，以免集成電路過熱損壞
5、依次焊接電源開關、音量電位器、電源插座

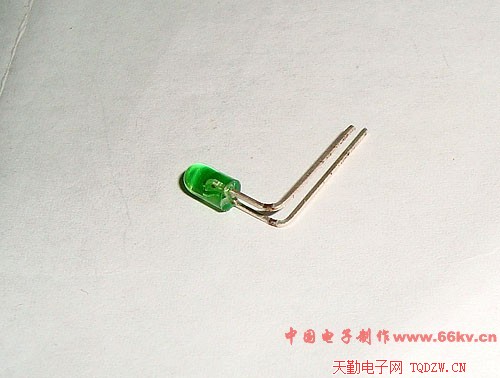

6、焊接LED時要注意先把LED折彎，再進行焊接，折彎方法見圖，同時要注意LED的極性

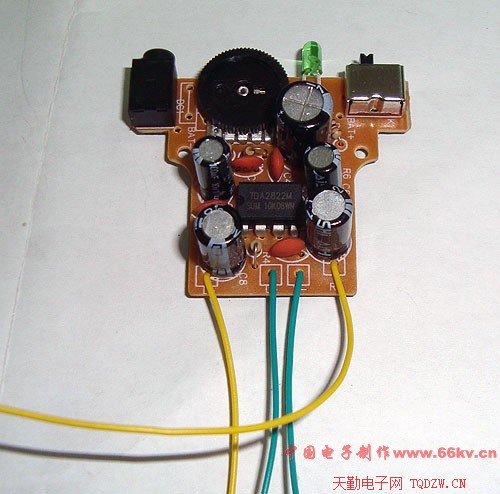

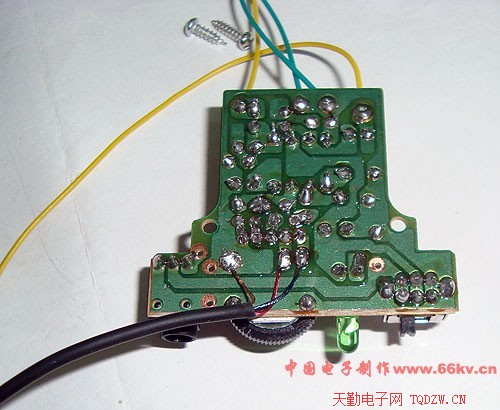

7、電路板上的原件全部焊接完成，再檢查一下有沒有焊錯的地方，如無錯誤再進行下一步

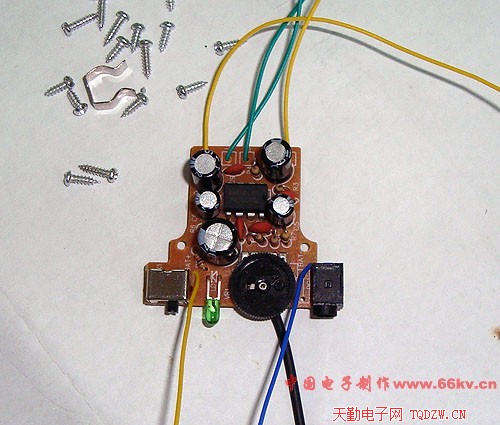

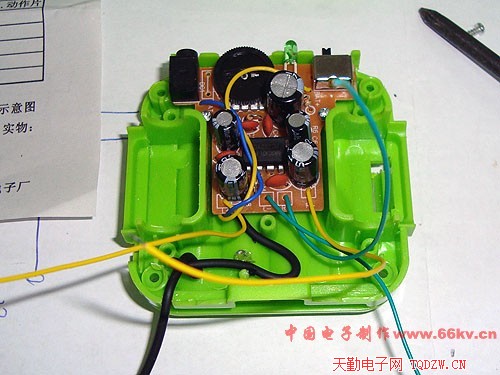

8、把四根喇叭線焊在電路板上
9、再焊上信號輸入線，金色的焊在公共端上，紅色和藍色線分別接在兩個聲道的輸入端

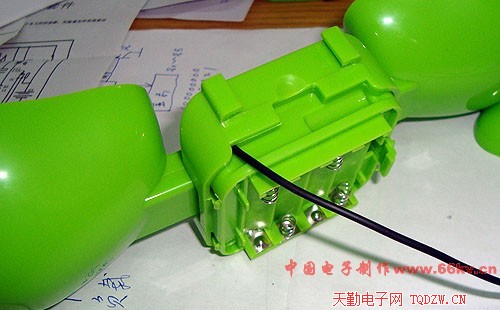

10、把電池座的彈簧按如圖所示裝在電池座上

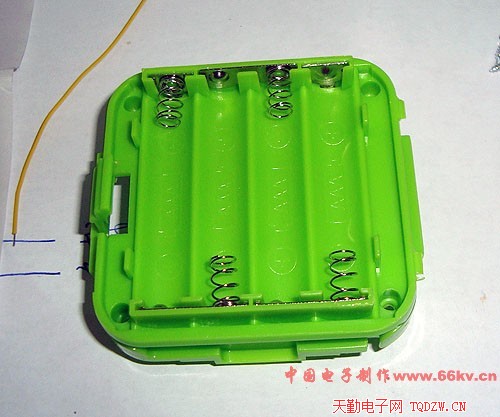

11、反過來，焊上兩根線
12、根據電源極性把這兩根線分別焊在電源輸入的正端和負端

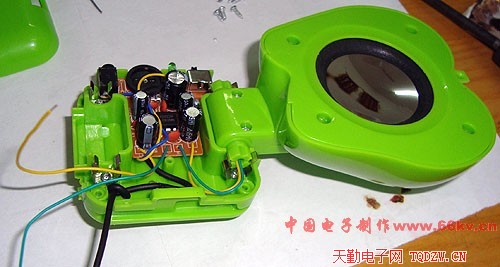

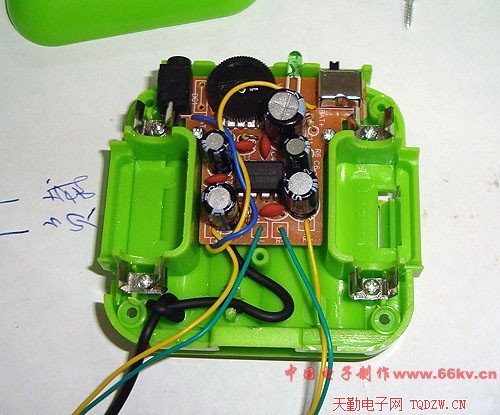

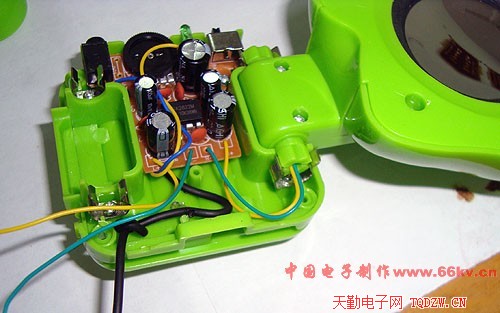

13、把電路板裝在殼體上，上好螺絲
14、裝上這四個彈簧片

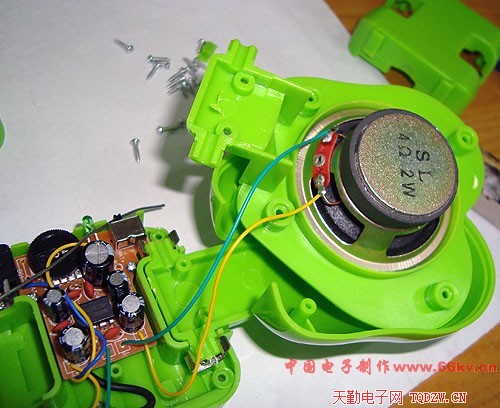

15、裝喇叭和音箱，喇叭裝在音箱上用膠粘牢（或者用電烙鐵加熱喇叭邊沿的外殼固定），再焊上喇叭線
16、扣好音箱殼體

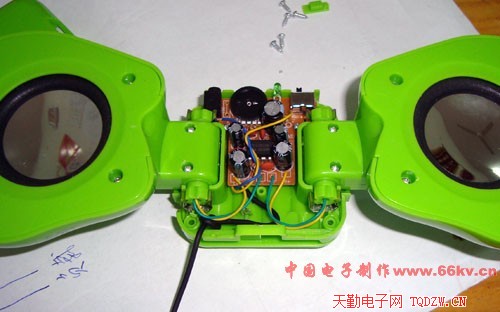

17、右側音箱裝好了，再裝左側的
18、左側的音箱安裝方法同右側
19、扣上前蓋，上好螺絲
20、這樣音箱就做好了

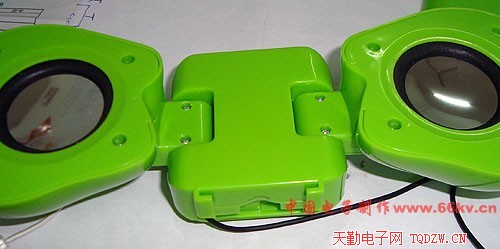

21、做好后的效果
|
||
|
