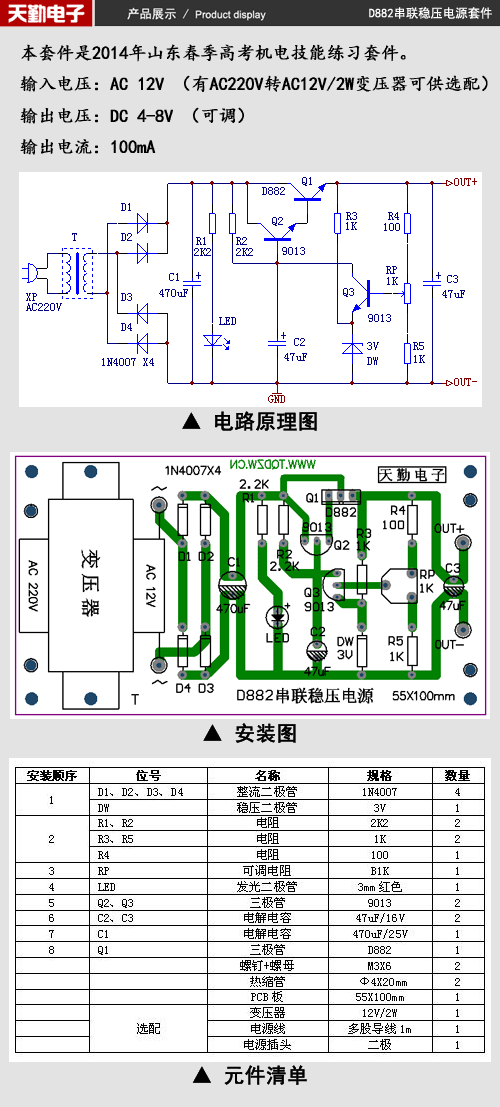

電路工作原理:電路中Q1、Q2組成復合調整管,Q1是大功率管與負載串聯,用于調整輸出電壓,R2為復合管的偏置電阻,C2用于減小紋波電壓;Q3為比較放大管,它是將穩壓電路輸出電壓的變化量放大送至復合調整管,控制其基極電流,從而控制Q1的導通程度;DW為Q3的發射極提供穩定的基準電壓,R3保證DW有合適的工作電流;RP、R4、R5組成輸出電壓的取樣電路,將其變化量的一部分送入Q3基極,調節RP可調節輸出電壓的大小。
電路參數:
輸入電壓:AC 12V (有AC220V轉AC12V/2W變壓器可供選配)
輸出電壓:DC 4-8V (可調)
輸出電流:100mA

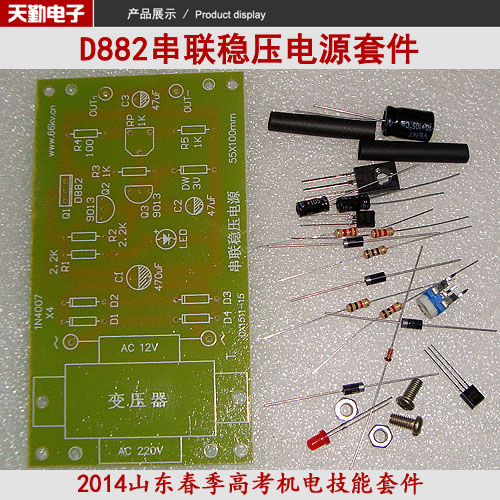

下面是D882串聯穩壓電源套件焊接教程:
1、焊接電阻、二極管、穩壓管,緊貼電路板焊接,二極管、穩壓管要注意極性


2、焊接1K(102)可調電阻

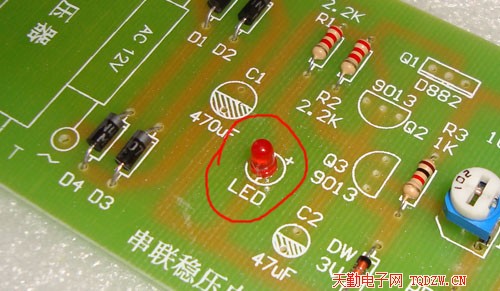

3、焊接發光二極管,長腳為正極

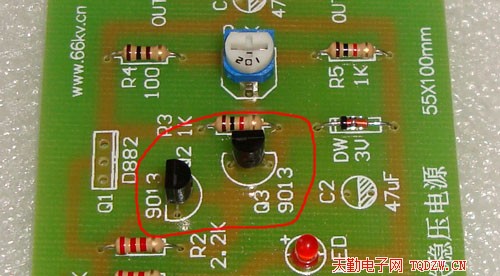

4、焊接兩只9013三極管

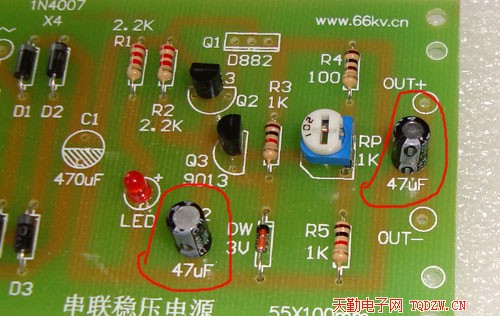

5、焊接兩只47uF電解電容,要注意正負極不能裝反,字符陰影部分為負極

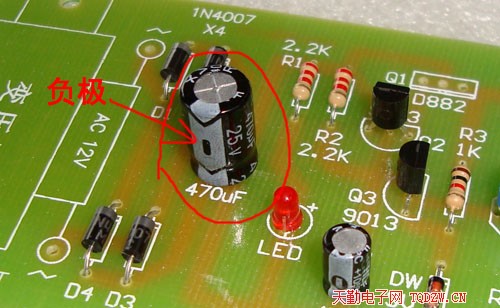

6、焊接470uF電解電容,要注意正負極不能裝反

7、焊接三極管D882,D882的金屬部分超里面方向

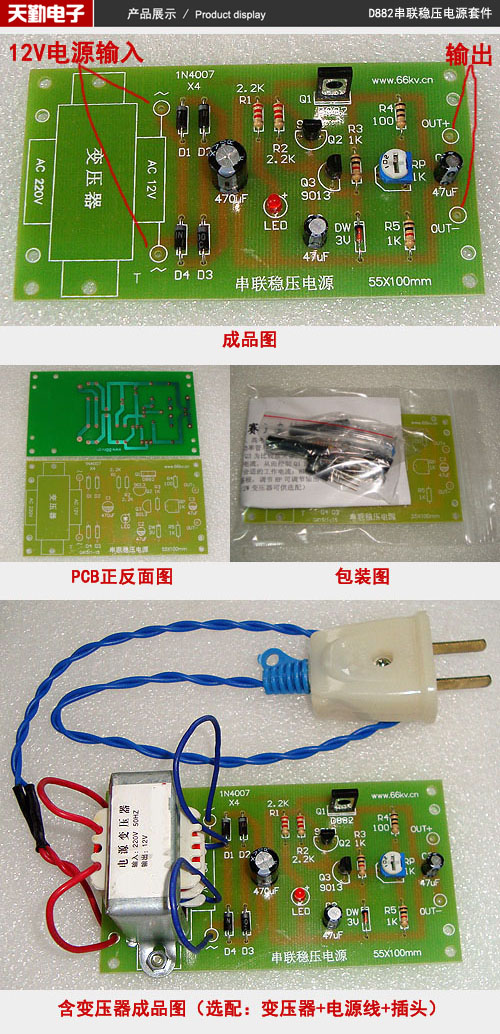

8、焊好的樣子,下一步安裝變壓器,變壓器在套件中是可選配的

9、安裝變壓器,擰緊螺絲,把變壓器的兩根藍色引線(12V輸出)焊接在電路板上

10、連接220V電源輸入線,焊接前套上熱縮管

11、加熱熱縮管,套緊接頭

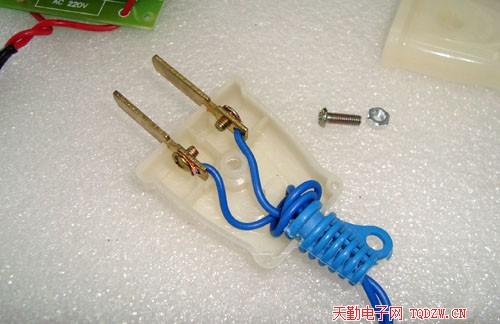

12、另一頭連接電源插頭

13、全部焊好的樣子
