50LED節能燈套件焊接教程 |
||
圖解教程 閱讀：4356
|
||
|
|
||
|
|
||
本套件已停止銷售，只展示焊接教程，不再提供制作套件。 1.第一步、先焊接電源板的二極管和電阻

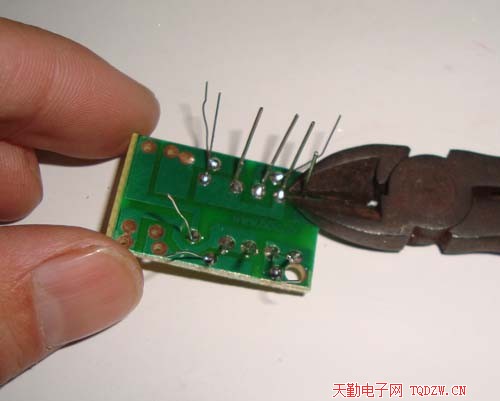

2.剪掉多余的引腳
3.再焊接電解電容，注意正負極
4.最后焊接CBB電容，這個沒有正負極

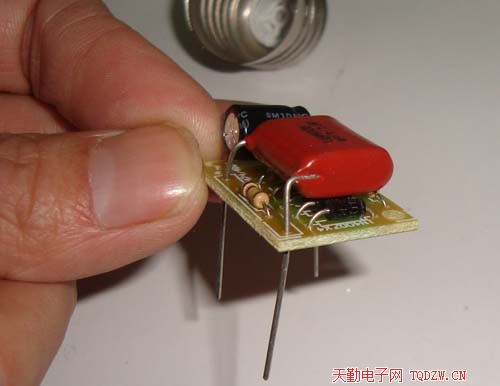

5.電源板焊接完成了

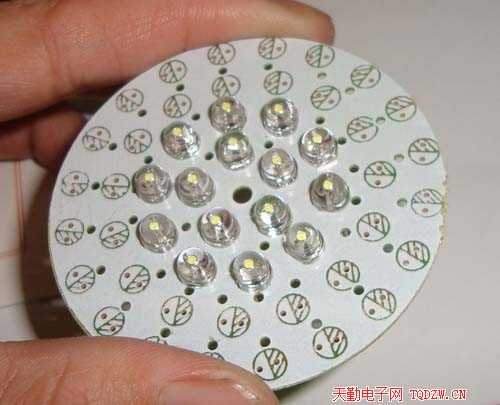

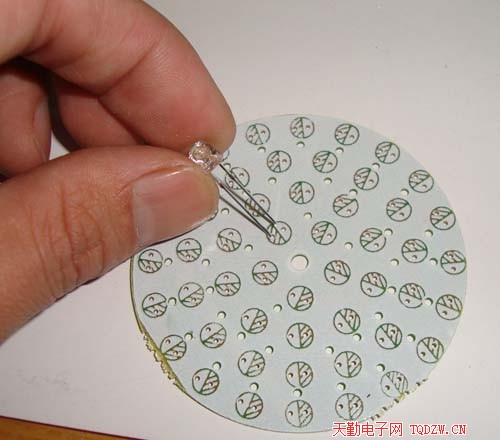

6.第二步、焊接LED板，焊接時注意LED的正負極，先安裝最里面一圈的LED

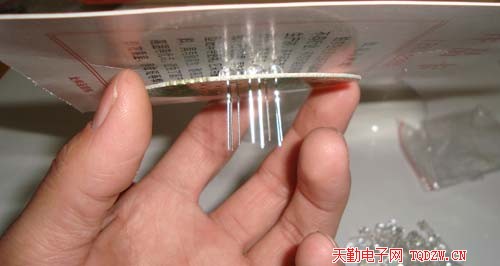

7.安裝好后，用硬紙板蓋在上面，翻過來，防止LED掉下來
8.翻過來的過程

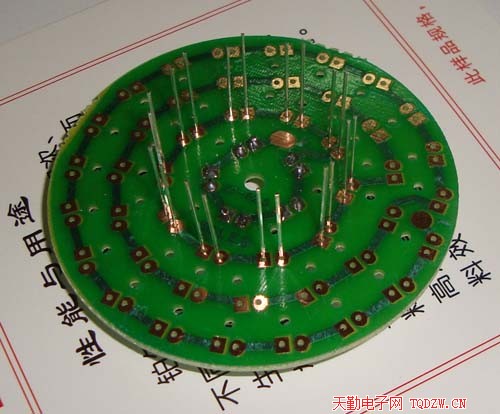

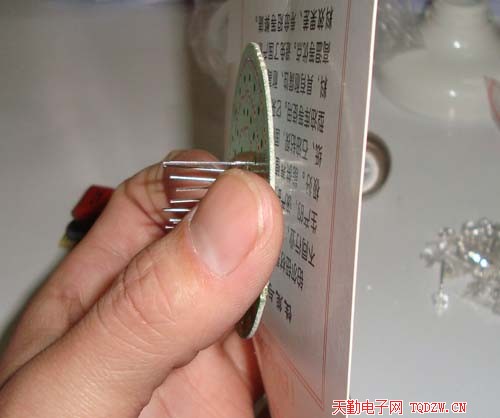

9.已經翻了過來，開始焊接，焊接完成后把引腳剪掉，再安裝第二圈的LED
10.第二圈的LED已安裝完成
11.再按上面的方法把板子翻過來焊接

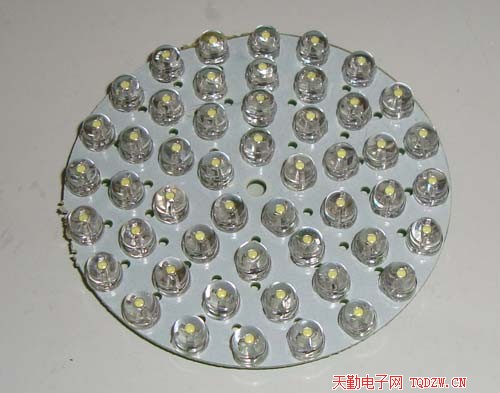

12.最后把全部的LED都焊接完成，檢查一下，不能有一個裝反的

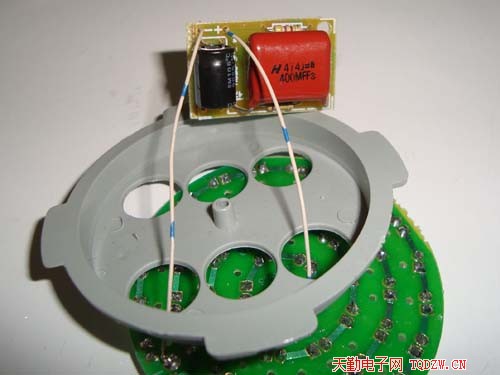

13.第三步、焊線，按照圖片的方法把電源板的輸出正負極對應與LED板正負極相連
14.再仔細看一下電源板的上引出線的焊接位置
15.在AC位置上焊上220V交流電源的引線

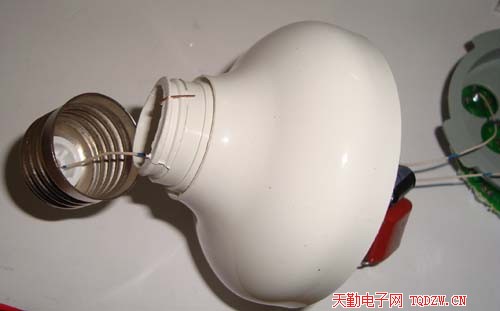

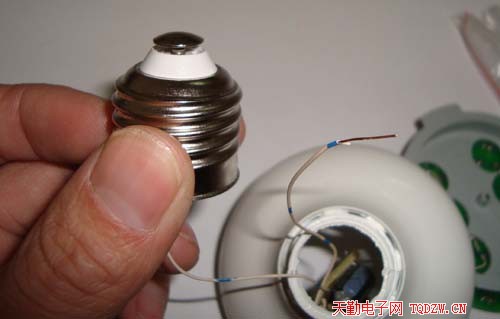

16.第四步、安裝，把剛才焊好的電源引線穿過燈殼接在燈頭中心一根（如果螺口已裝好，可以忽略16、17、18、19、20）

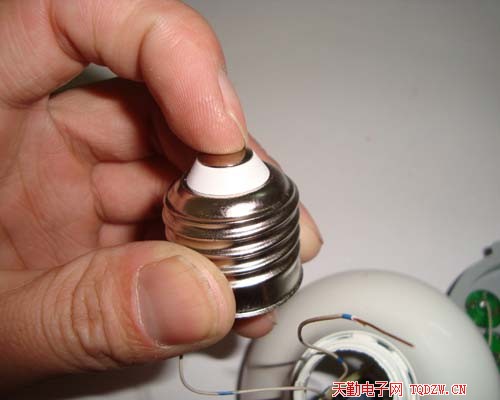

17.放上燈頭中心的螺絲
18.把線卡在中間按下螺絲即可

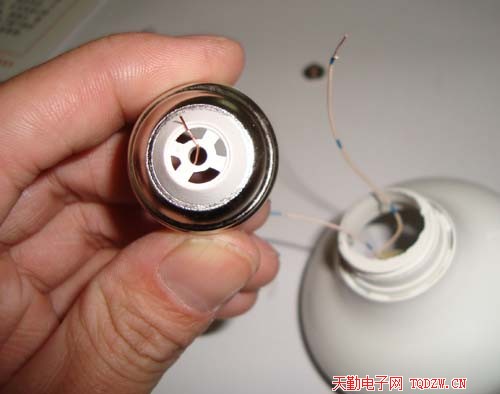

19.另一根電源引線放在燈殼口處

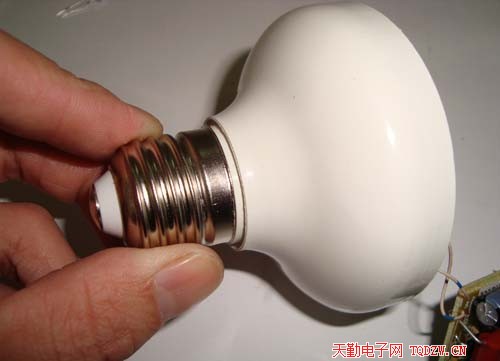

20.裝上燈頭，旋緊，燈頭安裝完成

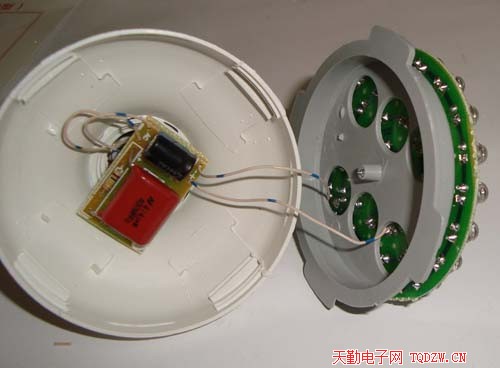

21.把電源板放在燈殼里面
22.如果想固定牢固，可以把電源板用膠粘在燈殼上

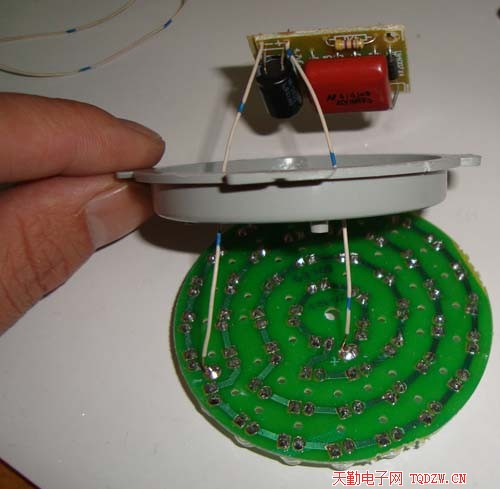

23.LED板用螺絲上在這個塑料支架上

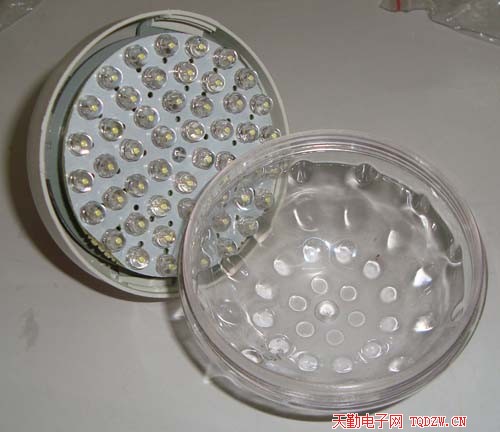

24.裝入燈殼

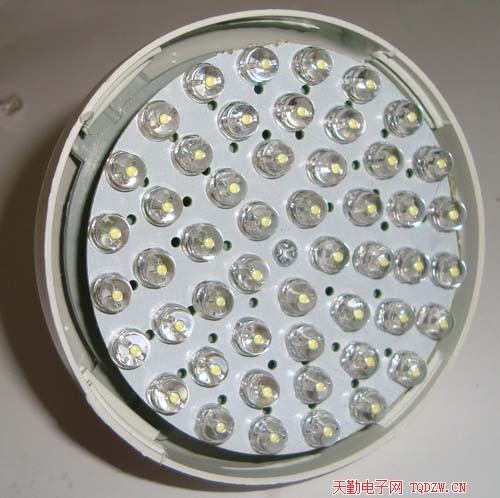

25.裝入后的效果
26.別忘了燈罩（現在套件中配的燈罩是乳白色的）
27.把燈罩上在燈殼上

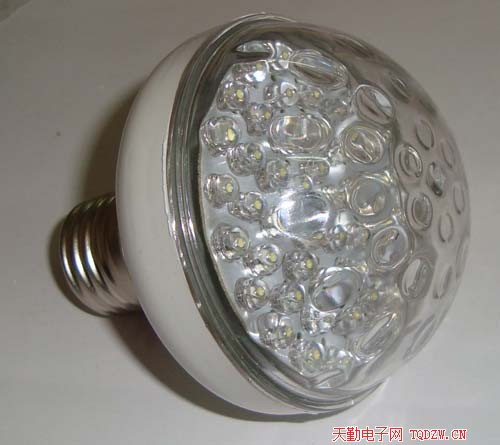

28.完成

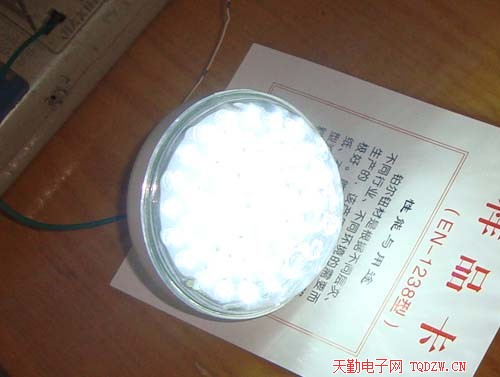

29.接入220V交流電源試試效果
|
||
|
