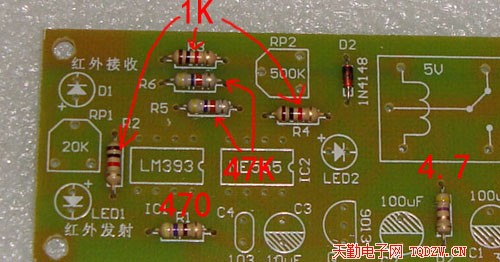

1、焊接電阻和二極管，二極管極性不能裝反

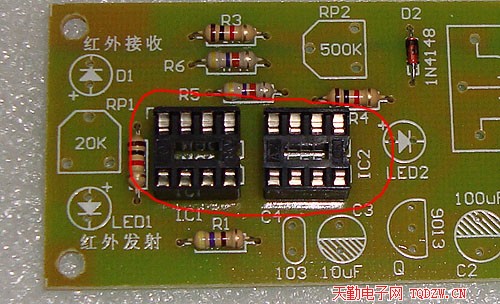

2、焊接集成電路插座，注意缺口方向
3、焊接兩只可調電阻，一只是504（500K），另一只是203（20K）

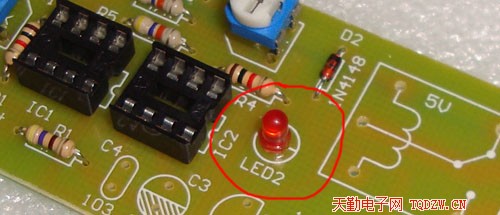

4、焊接發光二級管，要注意有正負極
5、焊接接線座前先扣在一塊

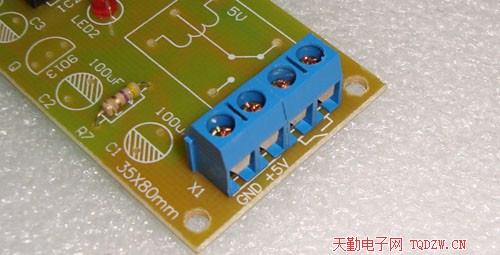

6、焊接接線座
7、焊接三只電解電容，長腳為正極

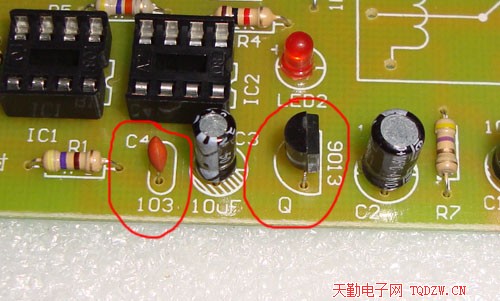

8、焊接瓷片電容C4和三極管Q

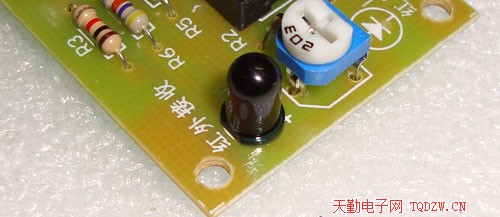

9、焊接紅外接收管（黑色的），有正負極，長腳是正極，不能裝反了

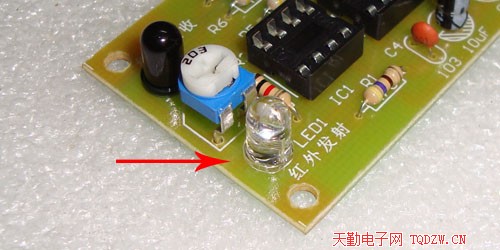

10、焊接紅外發射管（透明的），長腳是正極
11、焊接繼電器，這個電路采用5V繼電器，由于只用到常開觸頭，采用4腳的或者5腳的均可

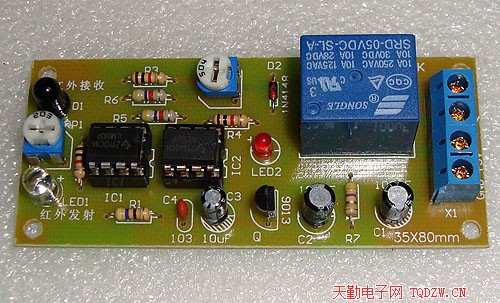

12、裝上LM393和NE555兩只集成電路，這樣電路就全部焊好了

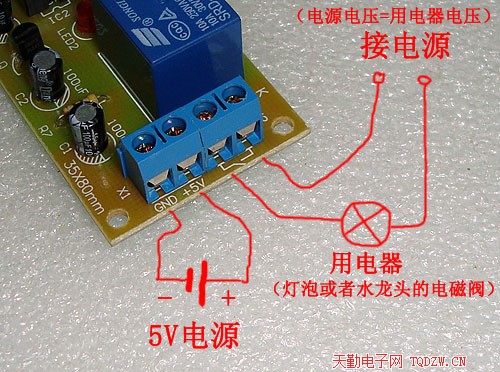

13、按照下圖的電路連接方式通電測試，可用于控制燈泡或者水龍頭的電磁閥的電器
|
||
|
