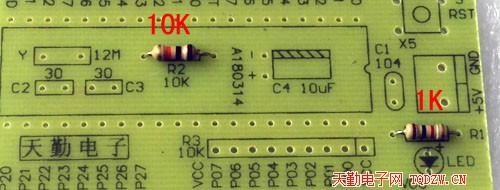

1、焊接兩只電阻

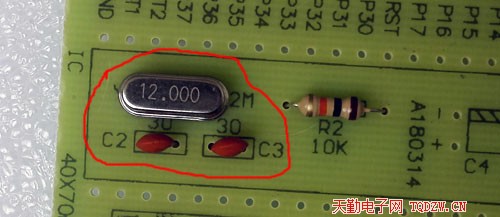

2、焊接12MHz的晶振和晶振的負載電容

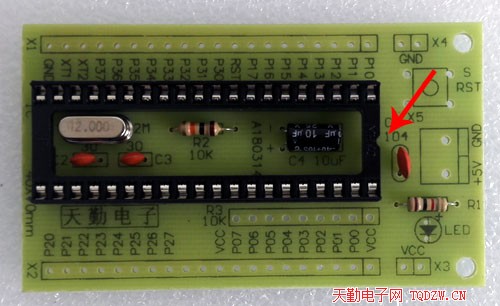

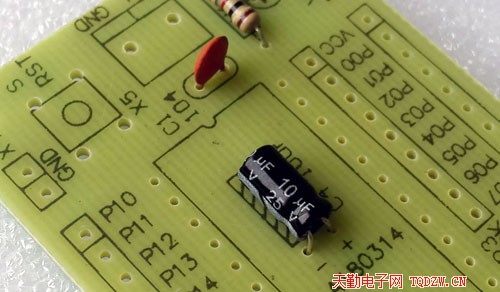

3、焊接瓷片電容C1和電解電容C4，電解電容要注意極性

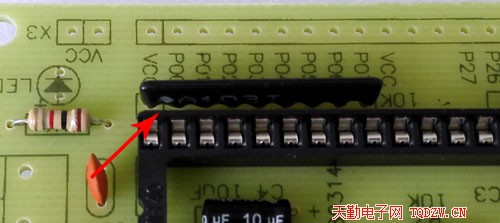

4、焊接集成電路插座，緊貼電路板焊接，注意缺口方向

5、焊接電阻排R3（10K），注意上面有個小白點，是用來分辨方向的，不能裝反

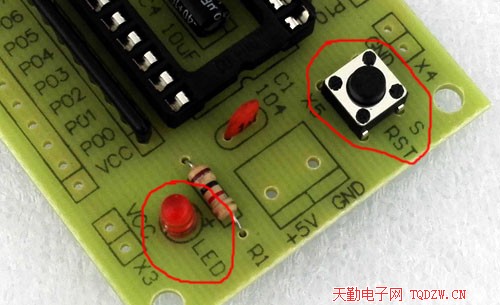

6、焊接LED和輕觸開關S，LED要注意極性

7、焊接4個口的排針（X1和X2）

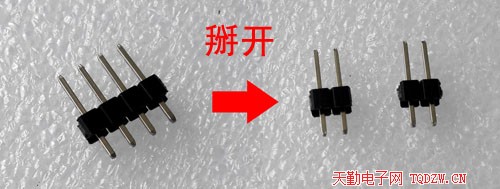

8、另外兩個2P的排針套件中可能是一只4P的，需要從中間掰開，再分別焊在X3和X4處

9、焊好的兩只2P排針，一直是電源（正極）引出端，另一只是接地（負極）引出端

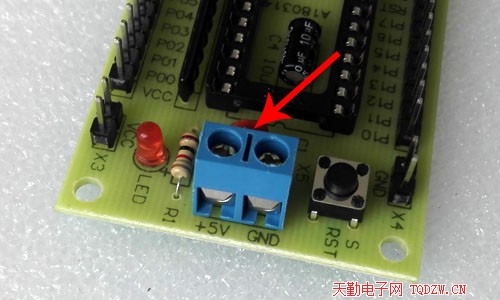

10、焊接電源的接線座，藍色的這個，緊貼電路板焊接

11、電路中各元器件介紹

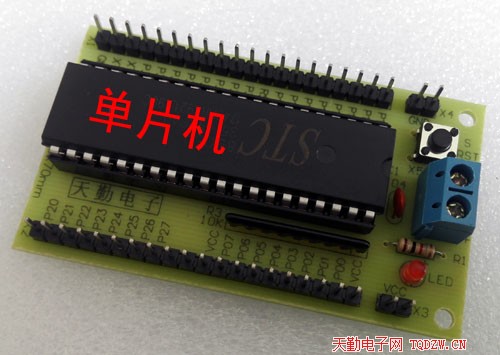

12、最后裝上單片機，到這里電路就做好了

13、再來一張反面的照片：焊點干凈、整潔、有光澤，無虛焊、漏焊，焊點無黏連、無松動
