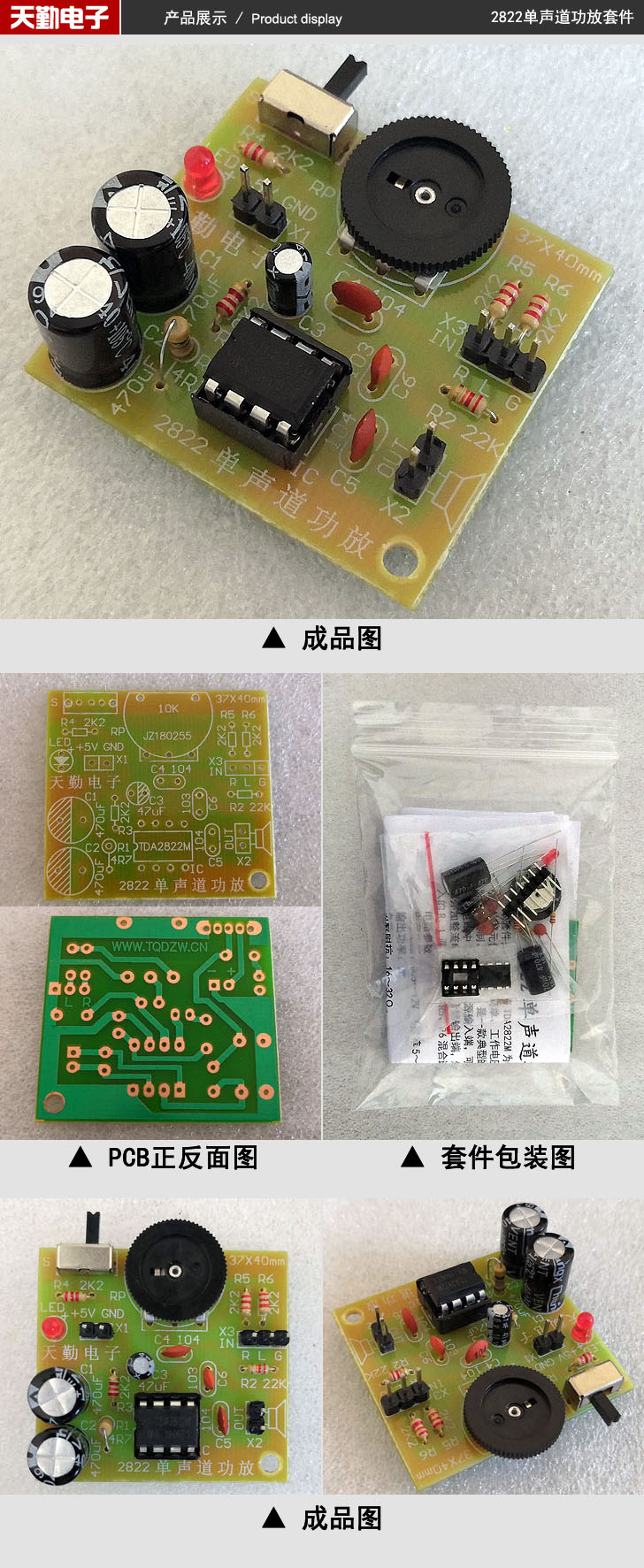

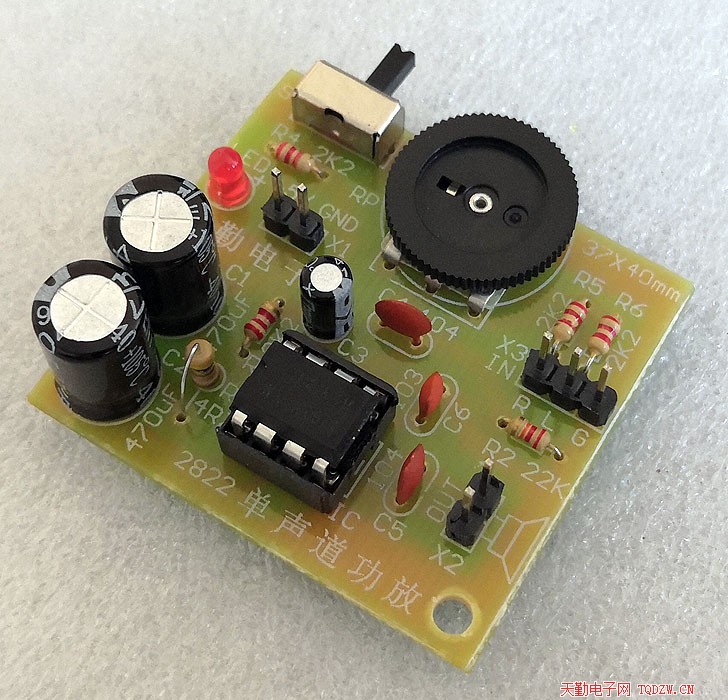

本套件是以集成電路TDA2822M為中心組成的BTL單聲道功率放大器，具有失真小、外圍元件少、裝配簡單、工作電壓范圍寬等特點，很適合無線電愛好者和音響發(fā)燒友自制、學生組裝、是一款典型的功放教學套件。

電路中X1是直流電源輸入端，可采用直流3～12V供電，如果采用交流供電需要外加整流電路；X2是音頻輸出端，外接揚聲器或音箱；X3是音頻信號輸入端，輸入的R、L兩路信號通過R5、R6混合進入音量電位器RP。

電路參數(shù)
電源電壓：DC3～12V （推薦5～9V）
輸出功率：2W
負載阻抗：16～32Ω。

下面是2822單聲道功放套件焊接教程：

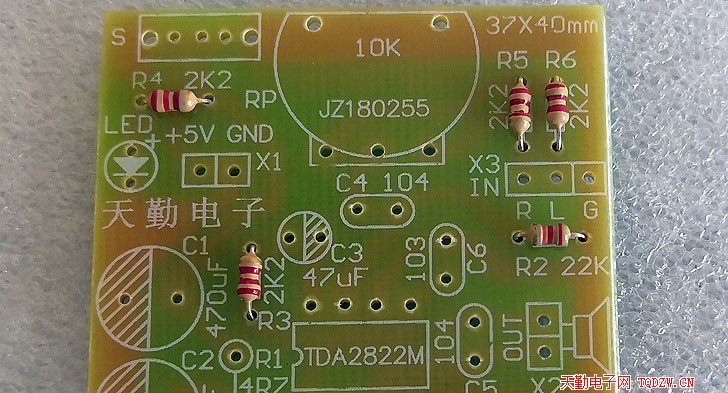

1、首先焊接電阻元件，R2是22K歐，其他電阻都是2.2K歐

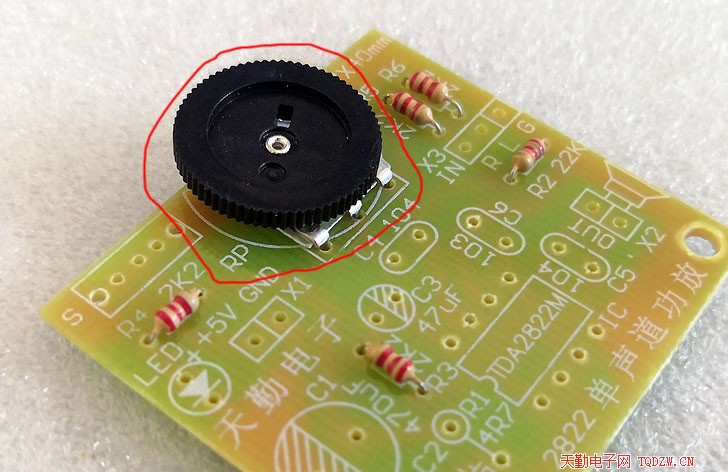

2、焊接音量電位器，緊貼電路板焊接

3、焊接LED，注意正負極不能接錯，LED的長腳是正極

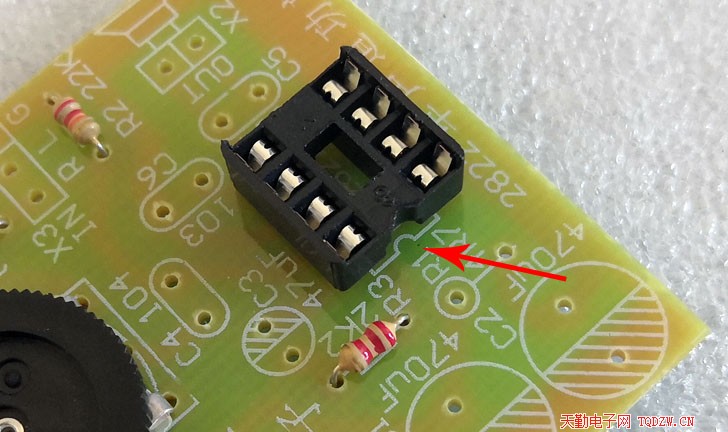

4、焊接集成電路插座注意缺口的方向

5、焊接電源開關(guān)，也要緊貼電路板焊接

6、焊接電解電容和瓷片電容，電解電容有極性，焊接時要注意不能裝反

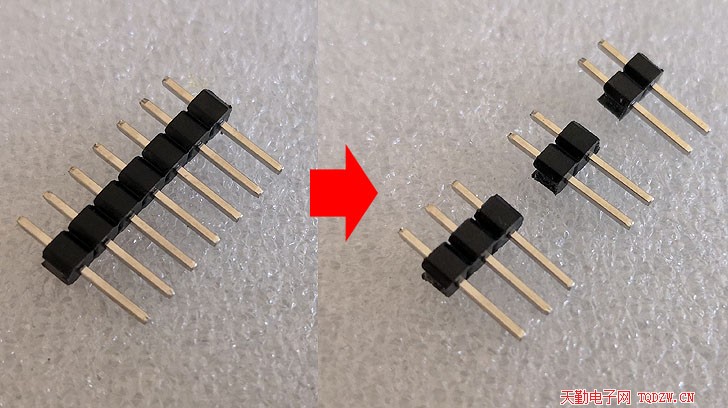

7、處理排針，將7P排針用手掰開為2P、2P、3P備用，如果套件中是2P、2P、3P的，不用再處理

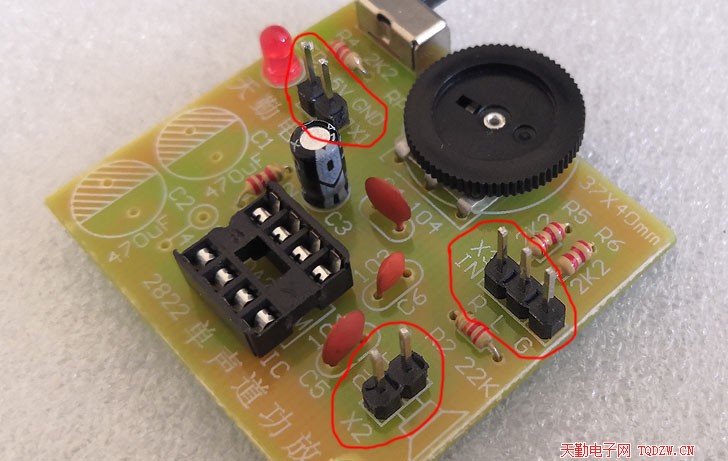

8、焊接排針

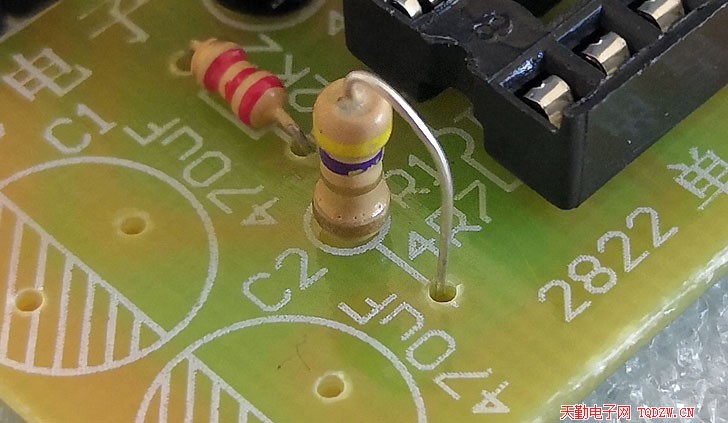

9、焊接電阻R1，由于空間較小，R1采用立式安裝

10、焊接兩只電源濾波電容，此電容有極性，長腳為正極

11、裝上功放集成電路TAD2822M

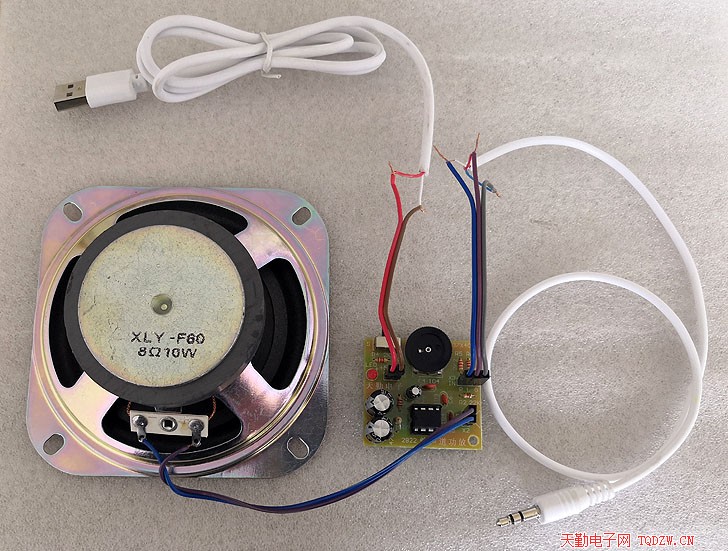

12、自備喇叭、杜邦線、USB電源線、音頻插頭線，通電測試
