三組9只LED旋轉燈套件焊接教程 |
||
圖解教程 閱讀：2281
|
||
|
|
||
|
|
||

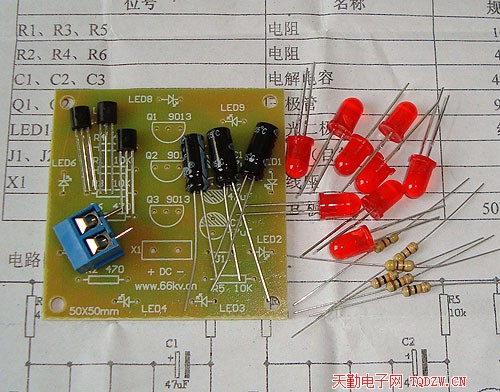

1、根據元件清單檢查元件數量

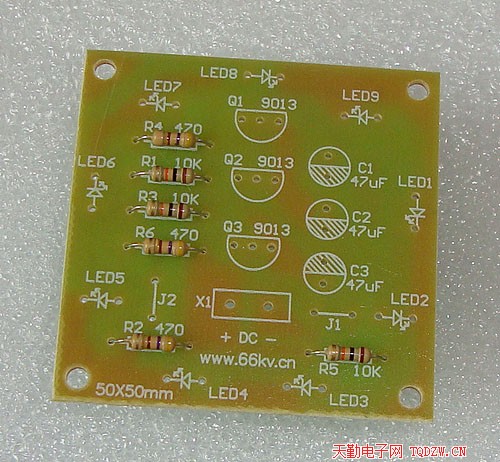

2、首先焊接電阻，電阻要緊貼電路板

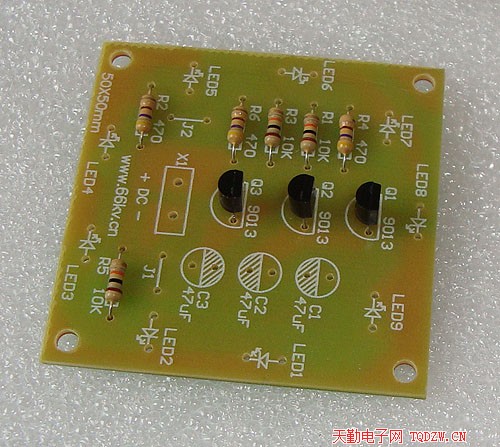

3、焊接三極管

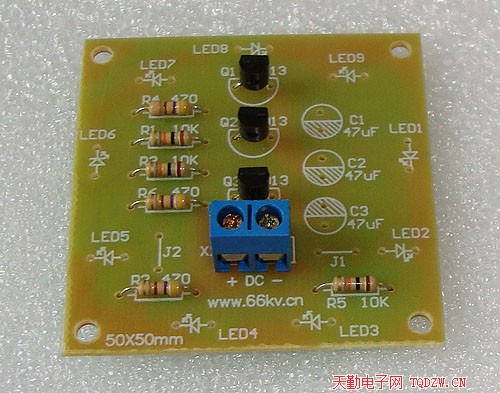

4、焊接接線座

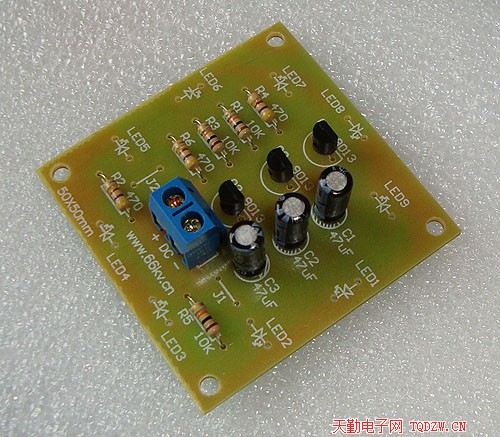

5、焊接電解電容，注意電解電容的極性，陰影部分為負極

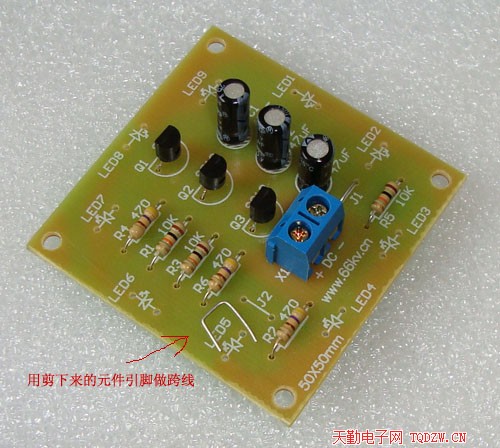

6、焊接跨線，套件中不提供跨線，用剪下的元件引腳做跨線

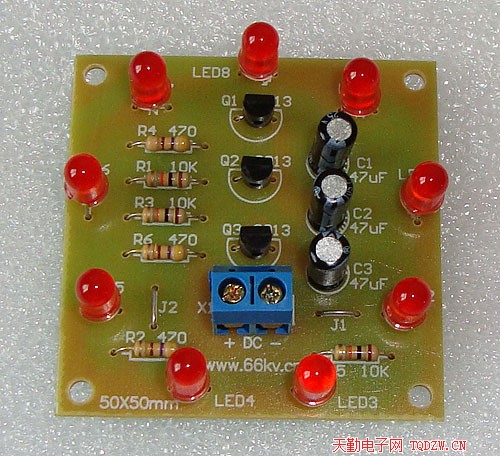

7、最后焊接LED，LED也要注意極性，一般長的引腳為正極，如果直觀不能確定極性可以使用萬用表測量。到這里這個三組9只LED旋轉燈套件就焊接好了
|
||
|
