LED骰子套件焊接教程 |
||
圖解教程 閱讀：2697
|
||
|
|
||
|
|
||
1、對著LED骰子套件元件清單看看元件名稱數量有無差錯，最好對每個元件進行測量，確認無誤后方可焊接

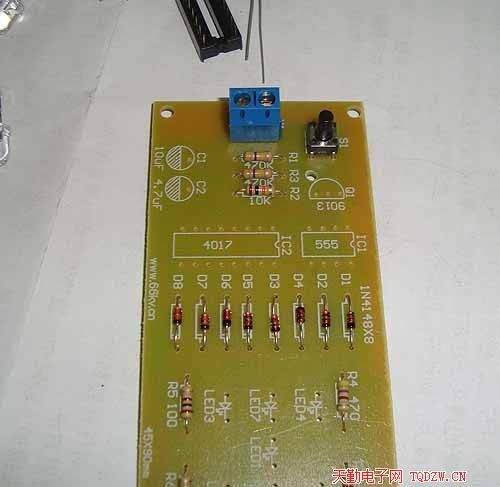

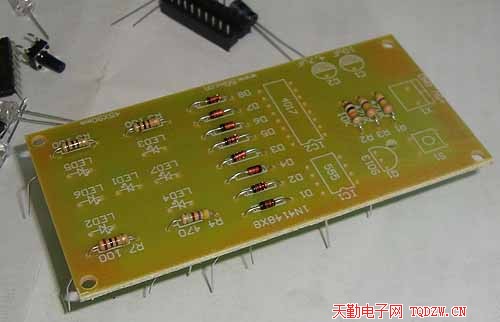

2、首先焊接電阻和二極管，這里的二極管數量較多，焊接時注意極性別弄錯了
3、焊接電源接線座和按鍵
4、焊接電解電容和三極管，電解電容要注意極性不能裝反，電路板上電容符號的陰影部分是負極
5、焊接LED，原來LED采用白發紅的，由于是聚光的發光太刺眼，所以現在都換成紅發紅的了

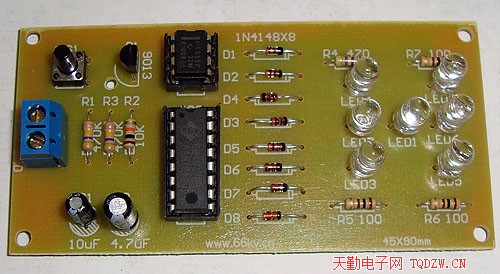

6、最后焊上兩個集成電路插座，裝上對應的集成電路，LED骰子套件就焊接好了
|
||
|
