1、焊接電阻和二極管，二極管要注意極性

2、焊接按鍵開關S

3、焊接芯片插座，要注意缺口的方向，芯片暫時不用安裝，以免焊接時有靜電或者電烙鐵漏電而損壞芯片

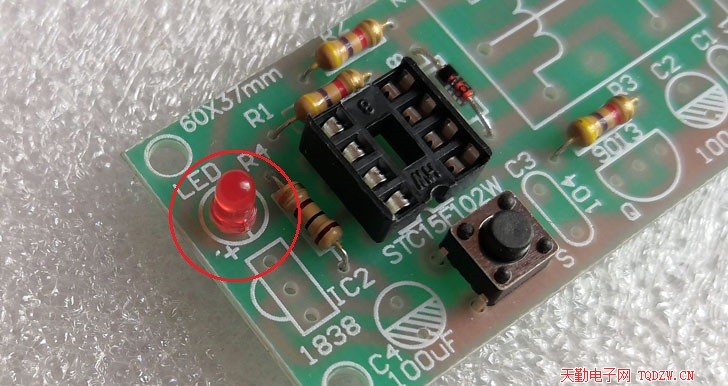

4、焊接發光二級管，極性不能裝錯，長腳為正極

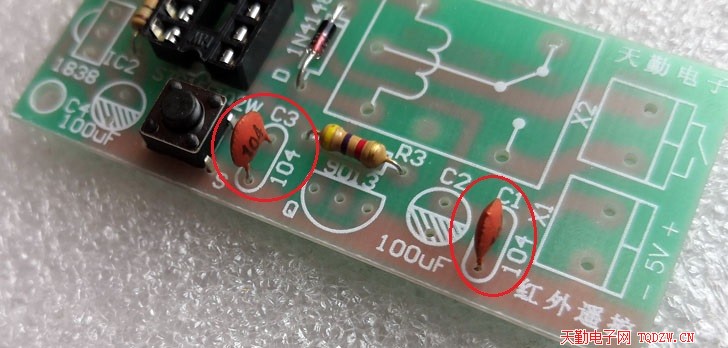

5、焊接兩只瓷片電容C1和C3，瓷片電容無極性

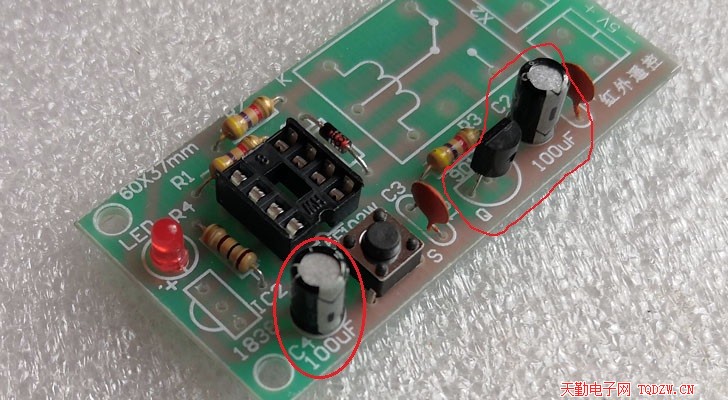

6、焊接電解電容C2、C4，三極管Q，極性都不能裝反

7、焊接紅外接收頭IC2（1838）

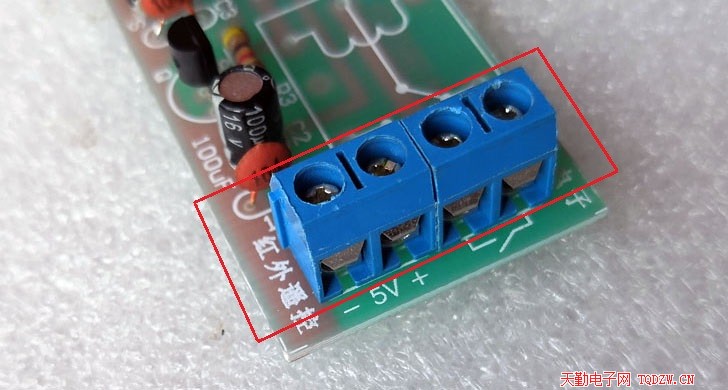

8、焊接接線座，焊接前要先扣在一塊

9、焊接繼電器

10、最后裝上單片機STC15F102W，缺口方向不能錯

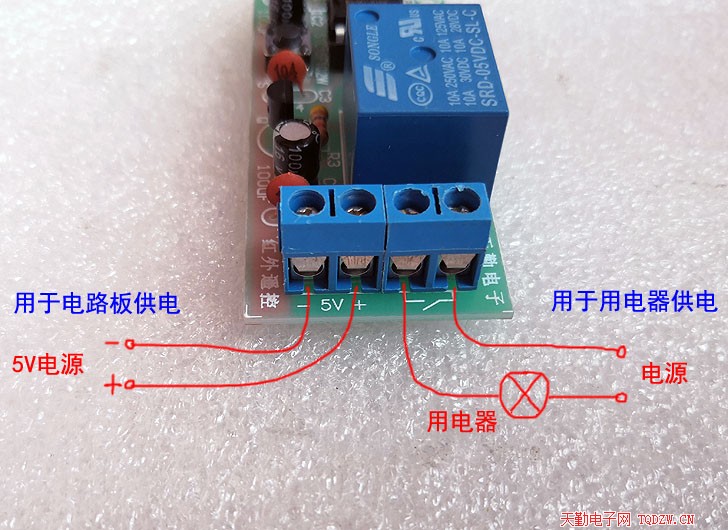

11、接線示意圖，電路板供電電壓為直流5V，負載側的電源電壓與用電器電壓一致，本電路板就相當于一個開關，可以控制220V以下的用電器
