8038函數信號發生器套件焊接教程 |
||
圖解教程 閱讀：10421
|
||
|
|
||
|
|
||

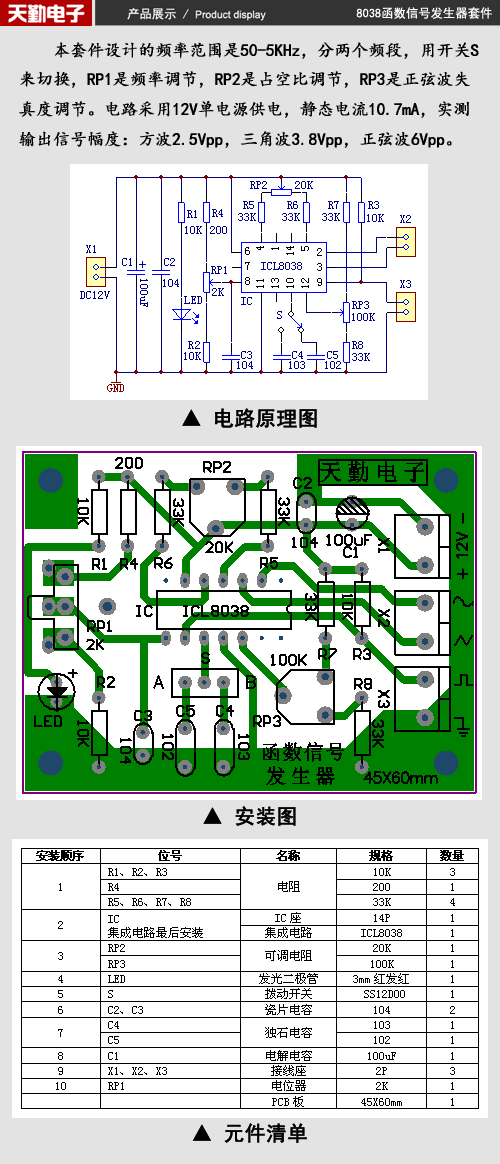

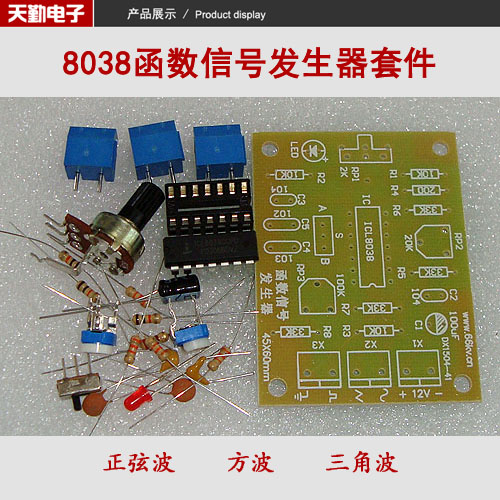

ICL8038引腳功能：1腳、12腳：正弦波波形調整端；2腳：正弦波輸出；3腳：三角波輸出；4腳、5腳：頻率和占空比（或波形不對稱度）調整；6腳：V+，正電源；7腳：頻偏；8腳：頻率調整輸人端；9腳：方波輸出。這是一個集電極開路的輸出端，工作時應從該引腳接一個負載電阻到相應的正電源端，要得到與TTL兼容的方波輸出，必須把負載電阻接到+5V電源；10腳：定時電容端；11腳：V－，負電源端或接地。使用正、負電源時，11腳接負電源，輸出波形都相對于0V對稱；使用單一正電源時，11腳接地，輸出波形是單極性，均勻電壓是+VCC/2；13腳、14腳：空腳。 8038函數信號發生器套件設計的頻率范圍是50-5KHz，分兩個頻段，用開關S來切換，RP1是頻率調節，RP2是占空比調節，RP3是正弦波失真度調節。電路采用12V單電源供電，由X1輸入；X2、X3是波形輸出端，可以用示波器觀測三種輸出波形。

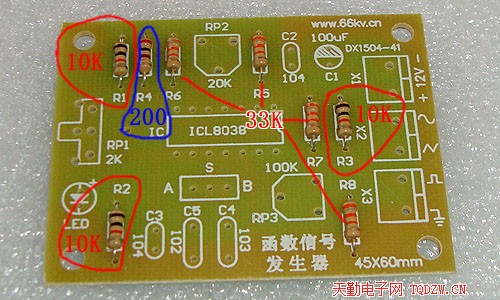

下面是8038函數信號發生器套件焊接教程： 1、首先焊接電阻，注意色環的顏色對應的電阻值，在電路板上對號入坐
2、再焊接集成電路插座，注意缺口的方向，不能裝反了
3、焊接RP2和RP3兩只可調電阻，RP2是占空比調節電阻，RP3是正弦波失真度調節電阻
4、焊接發光二極管LED，LED是電源指示燈

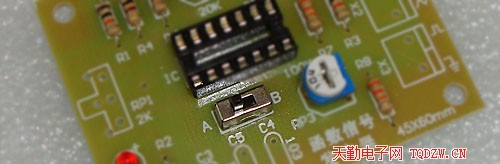

5、焊接波段開關S，波段開關撥向A是高頻段、撥向B是低頻段

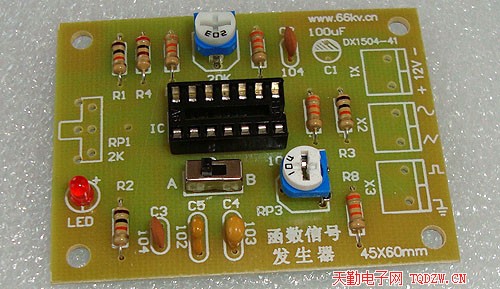

6、焊接瓷片電容和獨石電容，此電容無正負極，獨石電容C4、C5是兩個頻段的震蕩電容，瓷片電容是高頻濾波電容

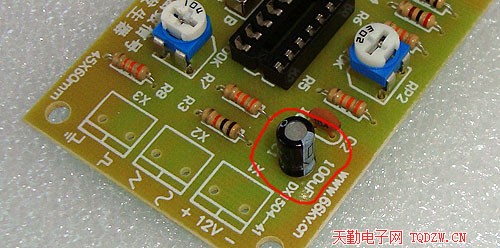

7、焊接100UF電解電容，要注意正負極，這個電容是電源濾波電容，起到電源退偶作用

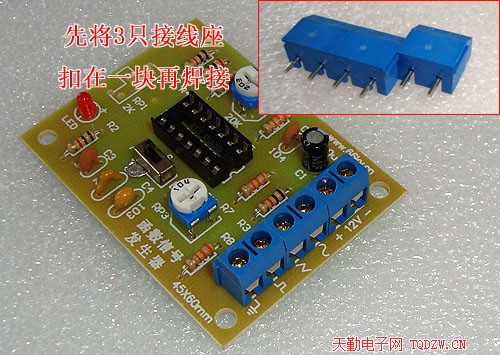

8、焊接接線座，先把3只接線座扣在一塊再焊接

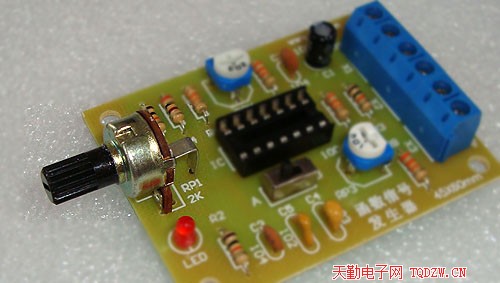

9、焊接頻率調節電位器RP1
10、最后裝上集成電路ICL8038，要看清楚，不能裝反哦

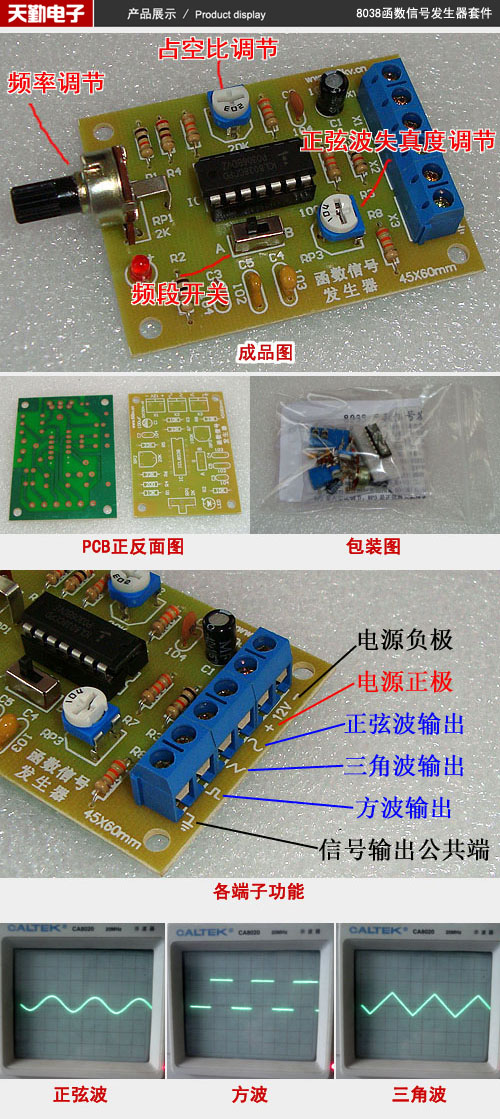

11、各端子定義
|
||
|
