魚眼車燈套件焊接教程 |
||
圖解教程 閱讀：2214
|
||
|
|
||
|
|
||

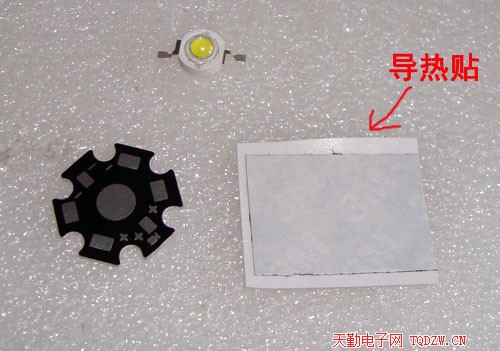

本套件已停止銷售，只展示焊接教程，不再提供制作套件。 1、找到導熱貼、鋁基板和LED

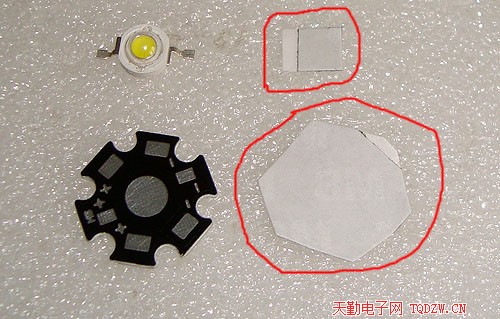

2、將導熱貼剪成如下形狀備用

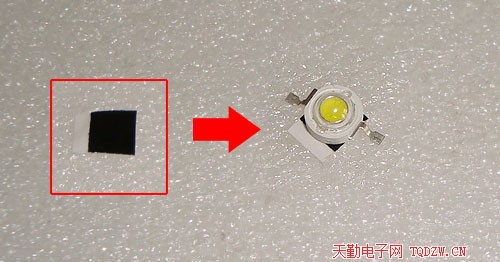

3、揭開小塊的導熱貼一面的保護層，貼在LED 的底面

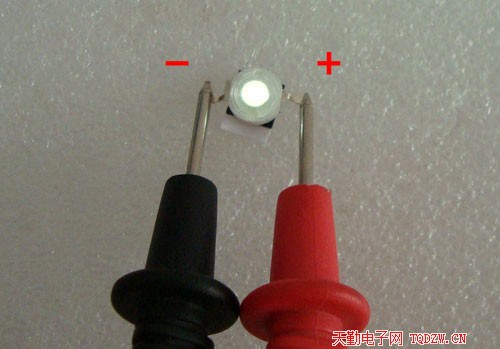

4、用萬用表測試LED的正負極，打開數字萬用表的最小的電阻檔，測試LED，LED會發光，這時紅表筆為正極

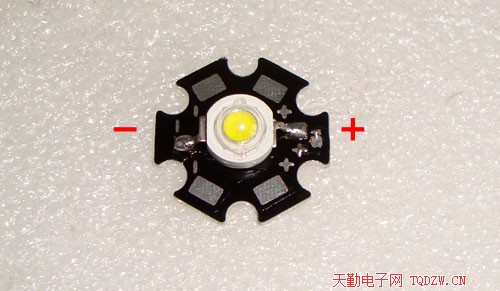

5、將LED緊貼鋁基板，焊好LED 的引腳，正負極不能錯
6、焊接LED 的電源線（細線）
7、在鋁基板上貼上導熱貼

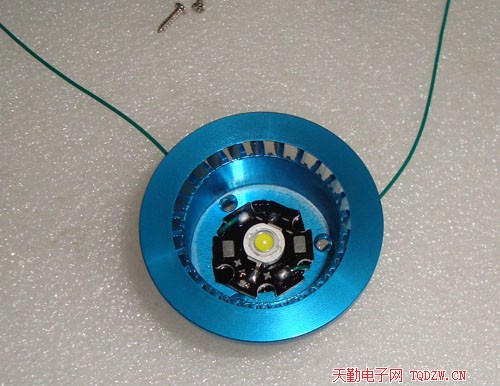

8、將焊好LED的鋁基板貼在散熱片（燈殼）上，導熱貼粘度很強，一旦貼上很難揭開，要一次粘貼到位

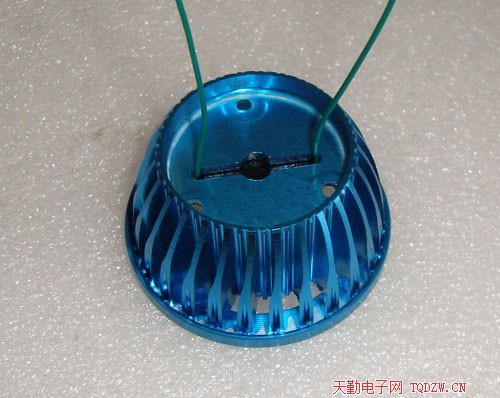

9、引線穿過燈殼

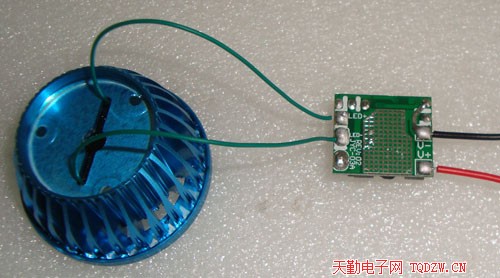

10、焊接電源模塊和導線
電源模塊特寫
11、將電源模塊放入塑料外殼內
12、上緊外殼螺絲

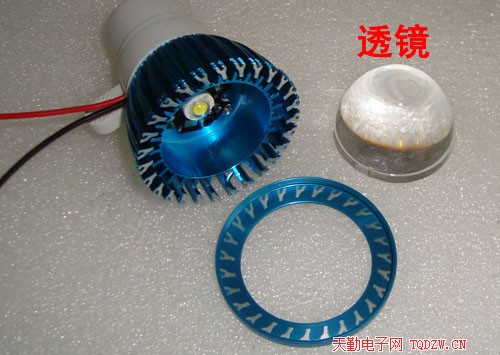

13、裝透鏡
14，最后裝上金屬支架，這樣魚眼車燈套件就焊接完成了

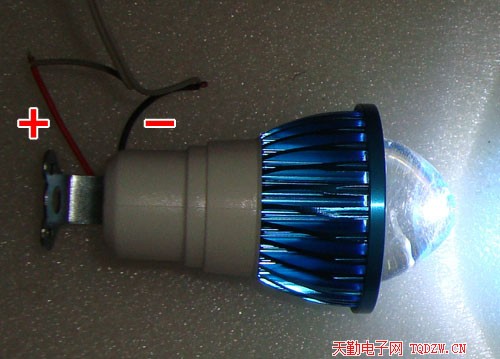

15、接入48V的直流電壓，測試，要注意正負極哦
|
||
|
