聲光控?zé)纛^套件焊接教程 |
||
圖解教程 閱讀：8195
|
||
|
|
||
|
|
||

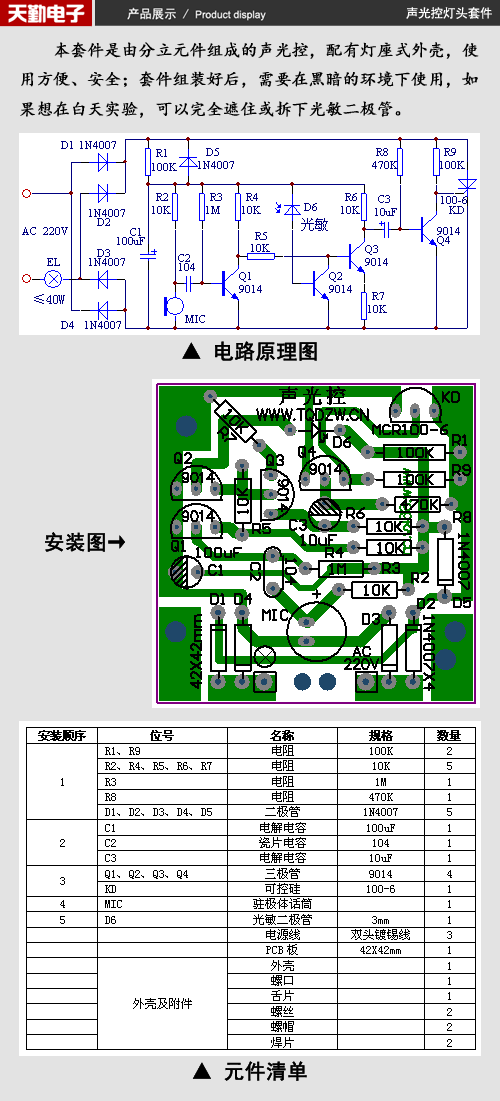

套件組裝好后，需要在黑暗的環境下使用，如果想在白天實驗，可以完全遮住或拆下光敏二極管。 電路工作原理：燈滅時，Q1導通，Q3截止，Q4導通，KD截止，C3被充電，電路處于穩定狀態。有聲時，Q1集電極出現正脈沖，Q3導通，由于C3有電所以Q4基極為負電壓，Q4截止，KD導通，燈亮；這時C3通過R8放電，Q4基極電壓逐漸上升，當上升到約0.6V時Q4導通，KD截止，燈滅。開關的延時時間是由R8和C3的充放電常數決定。
下面是聲光控?zé)纛^套件焊接教程： 1、首先焊接電阻和二極管，電阻根據阻值對號入座，二極管要注意極性不能裝反，都要緊貼電路板焊接

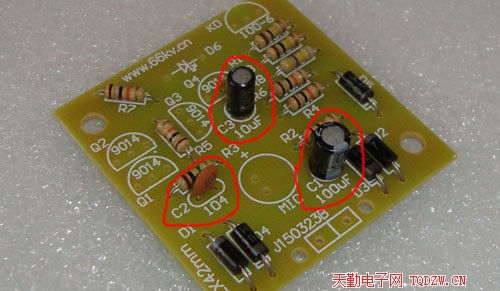

2、焊接電解電容 和瓷片電容，瓷片電容沒有極性，電解電容長腳為正極

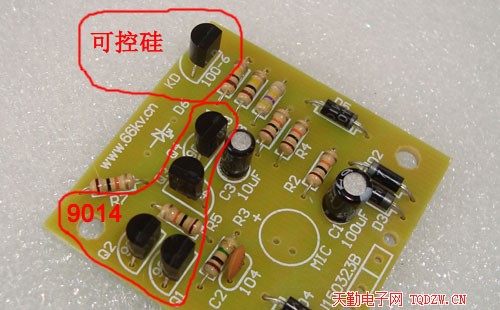

3、焊接三極管9014和可控硅100-6，兩種元件外形相似，不要焊錯哦
4、焊接駐極體話筒，駐極體話筒也是有正負極的

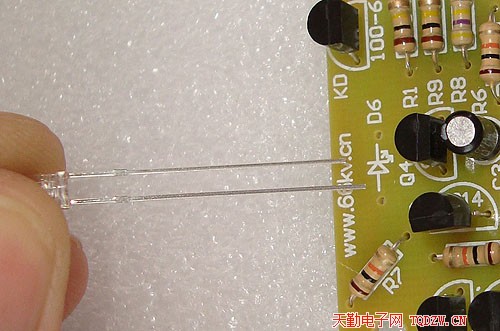

5、焊接光敏二極管，正負極不能裝反，如果光敏二極管裝反了，聲光控?zé)纛^白天也能工作

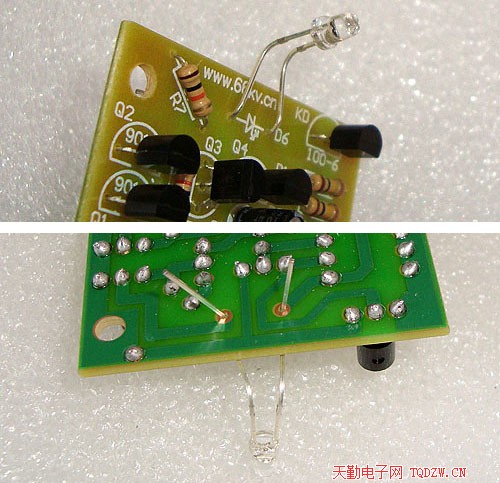

6、把光敏二極管彎曲后裝入電路板的焊孔內再焊接

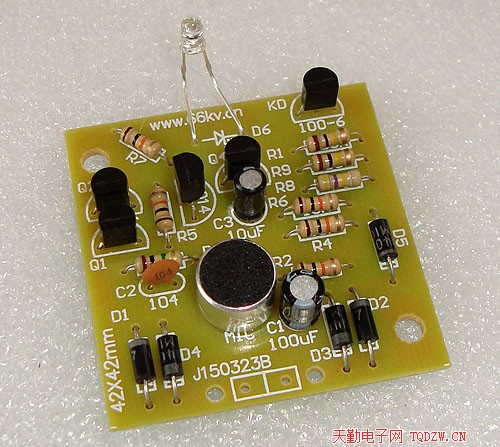

7、全部元器件都焊接完成的電路板樣子

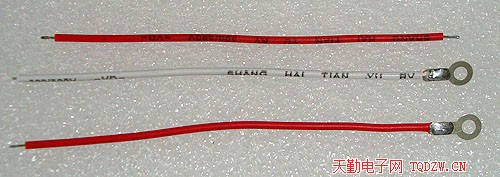

8、在焊片上面焊上導線

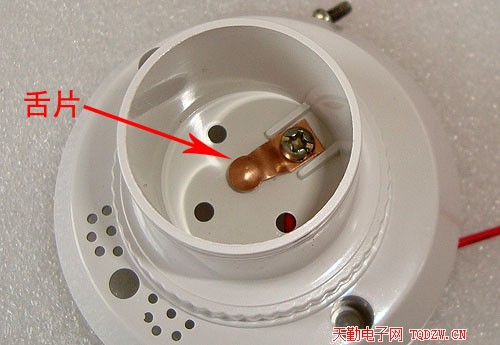

9、將舌片和螺絲裝入外殼內

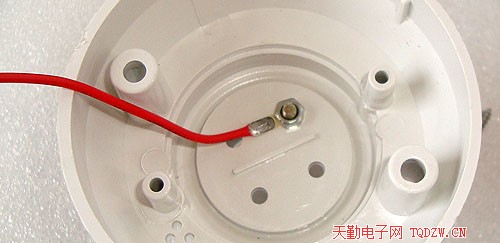

10、舌片螺絲的另一頭裝上焊片同時擰緊螺帽
11、螺口和螺絲裝入外殼內

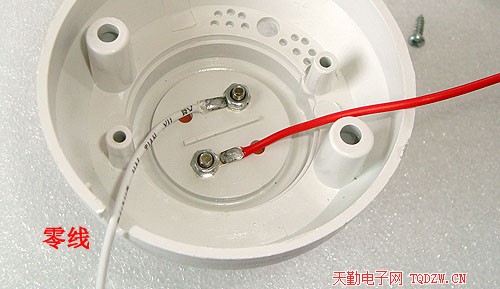

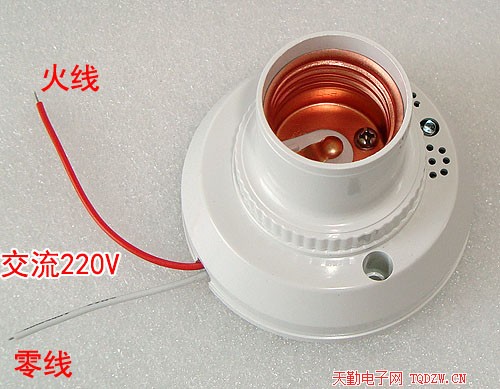

12、螺口螺絲的另一頭裝上焊片同時擰緊螺帽，與螺口相連的引線接電源的零線
13、與舌片相連的引線接在電路板上其中一個接口，另一個接口焊上一條引線，這條引線接電源的火線（相線）

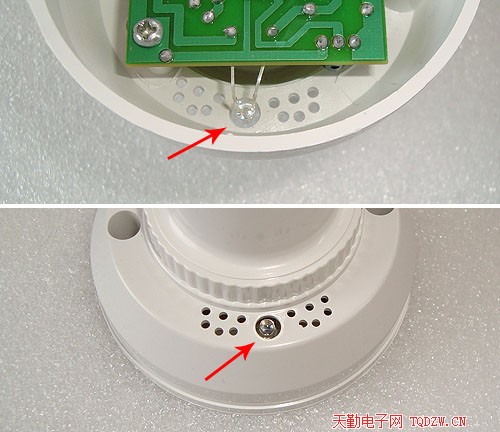

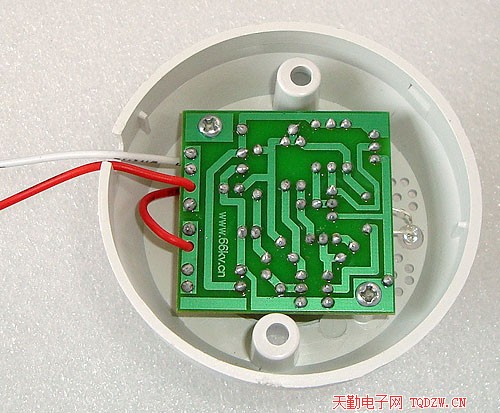

14、將電路板裝入外殼，光敏二極管伸出外殼
15、伸出外殼的光敏二極管

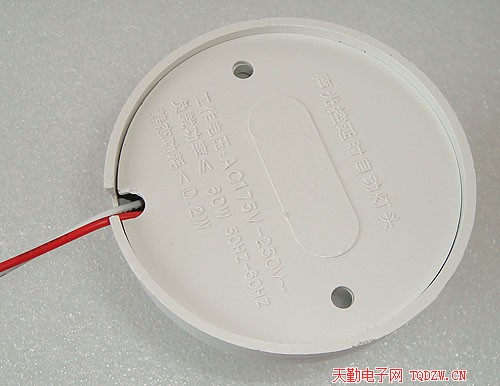

16、將電源的引線引出，蓋上后蓋
17、聲光控?zé)纛^套件就焊接完成了，檢查無誤后最后裝入10-40W的燈泡（白熾燈），通電測試（一定要在黑暗的環境下測試哦，白天是不工作的）
|
||
|
