觸摸延時節能開關套件焊接教程 |
||
圖解教程 閱讀：3285
|
||
|
|
||
|
|
||

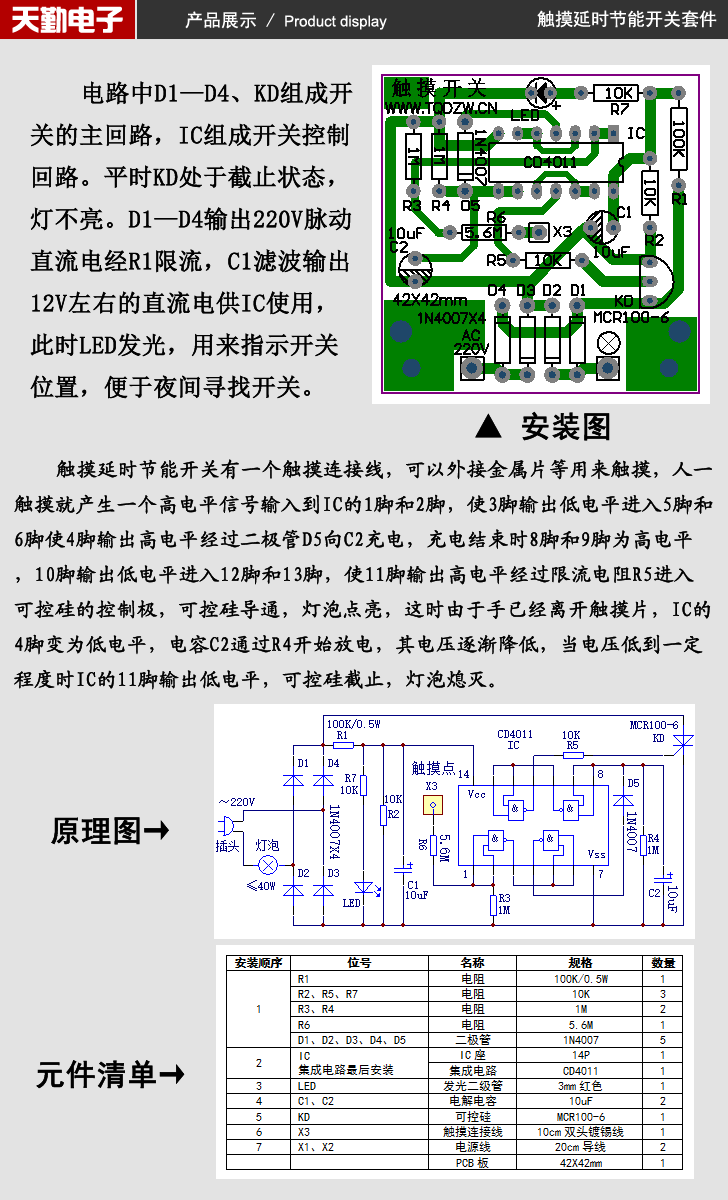

電路工作原理：電路中D1—D4、KD組成開關的主回路，IC組成開關控制回路。平時，KD處于截止?fàn)顟B(tài)，燈不亮。D1—D4輸出220V脈動直流電經R1限流，C1濾波輸出約12V左右的直流電供IC使用，此時LED發光，指示開關位置，便于夜間尋找開關。 觸摸延時節能開關有一個觸摸連接線，可以外接金屬片等用來觸摸，人一觸摸就產生一個高電平信號輸入到IC的1腳和2腳，使3腳輸出低電平進入5腳和6腳使4腳輸出高電平經過二極管D5向C2充電，充電結束時8腳和9腳為高電平，10腳輸出低電平進入12腳和13腳，使11腳輸出高電平經過限流電阻R5進入可控硅的控制極，可控硅導通，燈泡點亮，這時由于手已經離開觸摸片，IC的4腳變?yōu)榈碗娖�，電容C2通過R4開始放電，其電壓逐漸降低，當電壓低到一定程度時IC的11腳輸出低電平，可控硅截止，燈泡熄滅。 此電路板是帶電的，通電測試時要注意安全，電阻R6尤其不能裝錯，如果裝錯了觸摸時會觸電！除了觸摸連接線，其他部分都不可以觸摸，都是帶電的！

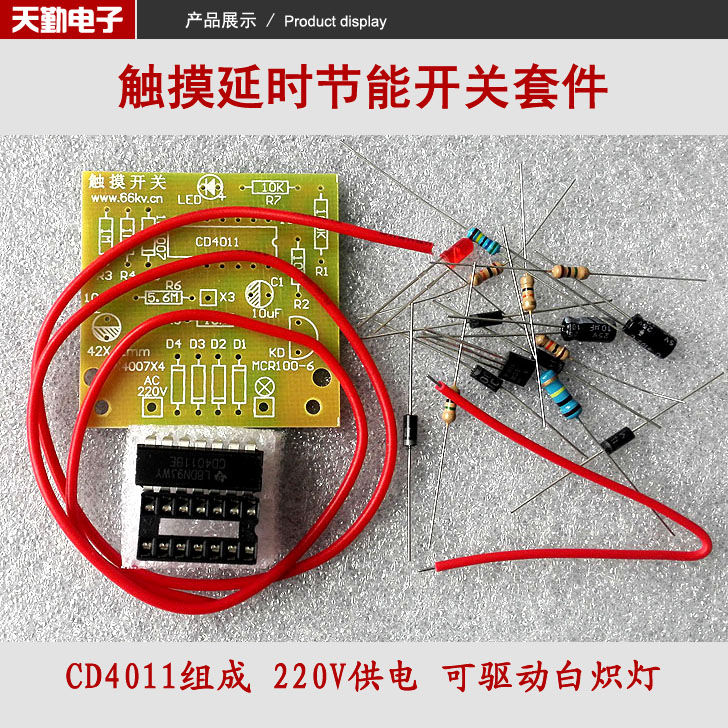

下面是觸摸延時節能開關套件焊接教程： 現在銷售的套件是不含外殼的。 1、焊接二極管和電阻，焊接時嚴格按照各元件參數對號入座，電阻R6尤其不能裝錯，如果裝錯了觸摸時會有觸電危險

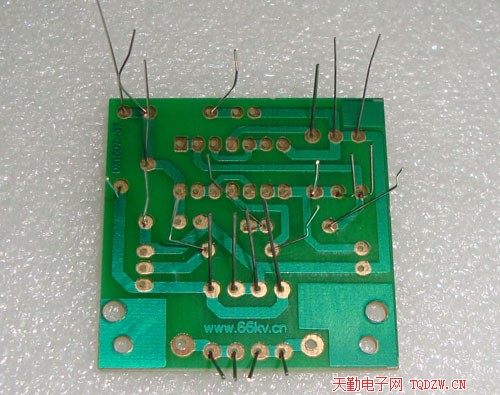

先緊貼電路板插上元件，彎一下元件引腳簡單固定，使元件不易脫落，再焊接
2、焊接集成電路CD4011的插座，集成電路最后安裝，以免電烙鐵漏電或有靜電而損壞芯片
3、焊接兩只電解電容，注意極性不能反

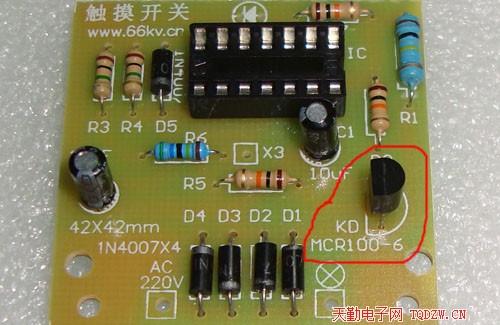

4、焊接可控硅MCR100-6

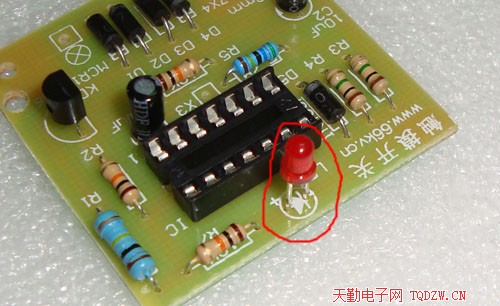

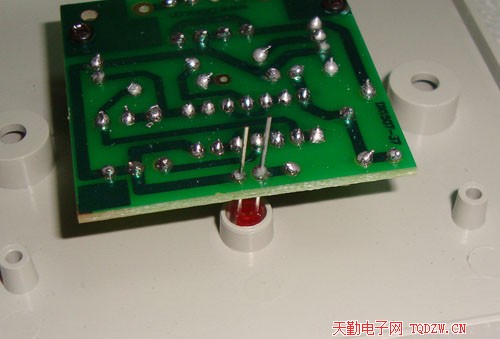

5、焊接發光二極管，要把電路板裝在外殼上面后再焊接，以確保發光二極管的位置不會有偏差

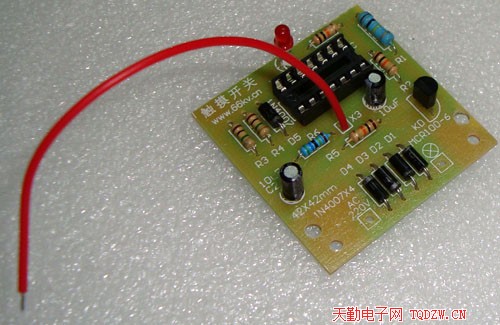

6、焊接觸摸片的連接線（一條雙頭鍍錫導線）

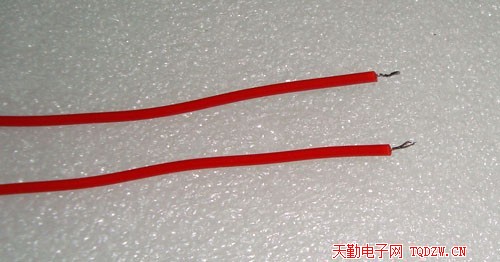

7、將電源線（長的導線）截為兩段，撥出銅絲上錫備用

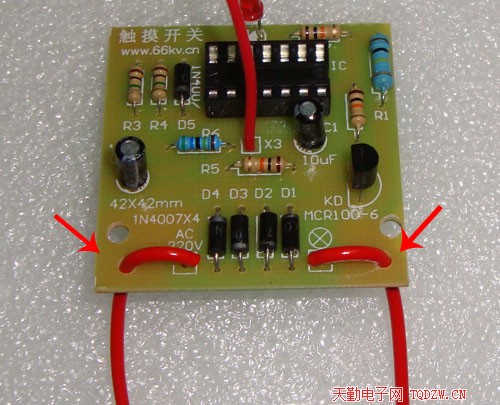

8、焊接電源線
9、插入集成電路CD4011，注意缺口方向不能錯

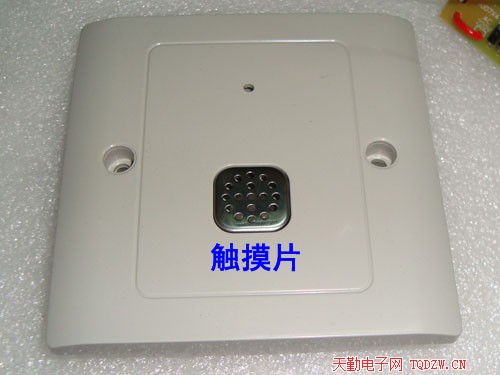

10、將觸摸片的保護膜去掉，裝入外殼中

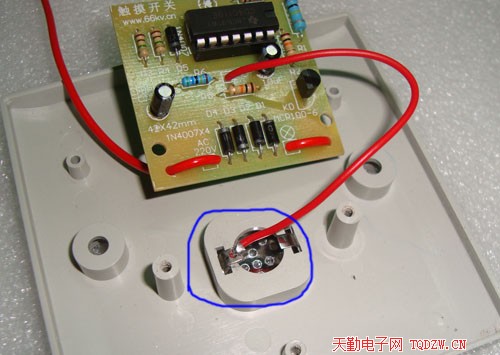

11、將觸摸片的連接線焊在觸摸片上，焊接前要用砂布或銼刀打磨一下焊接點，打磨后先上錫再焊接，如果不好上錫可以加一點焊錫膏

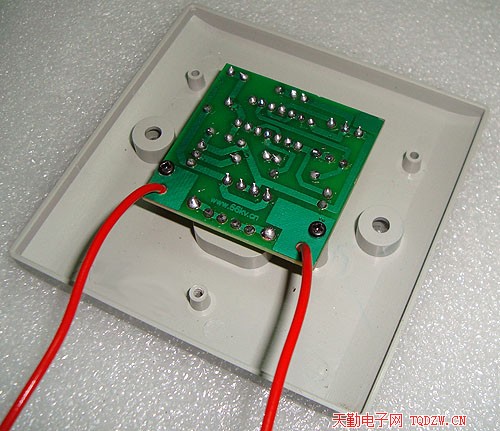

12、把電路板裝入外殼，上好螺絲
13、裝上后蓋，上好后蓋的螺絲

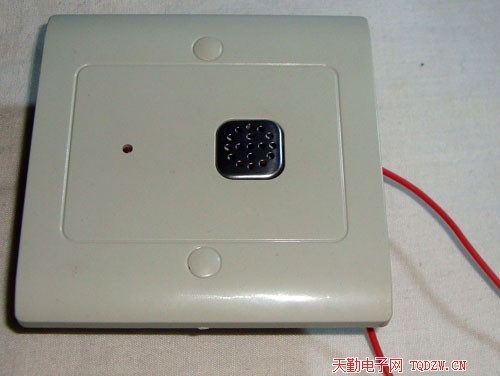

14、觸摸延節能時開關套件就這樣焊好了

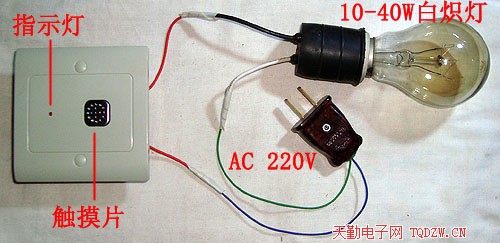

15、通電測試，按下圖接線方式接好電源插頭和燈泡，接入220V交流電源，通電時燈亮幾秒后熄滅，用手按一下觸摸片燈就亮了，延時約7-8秒后燈泡熄滅，燈泡要用白熾燈，不能用節能燈（套件中不含電源插頭、燈頭、燈泡，測試時需要自備）
|
||
|
