負反饋放大電路套件焊接教程 |
||
圖解教程 閱讀：2617
|
||
|
|
||
|
|
||
1、首先焊接電阻，根據電阻值對號入座，緊貼電路板焊接

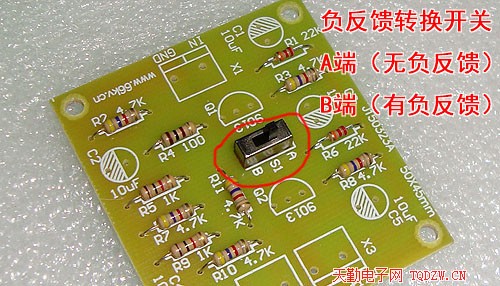

2、焊接負反饋轉換開關，負反饋轉換開關撥向A端無負反饋，撥向B端有負反饋

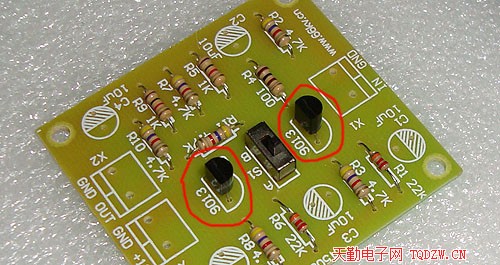

3、焊接兩只三極管

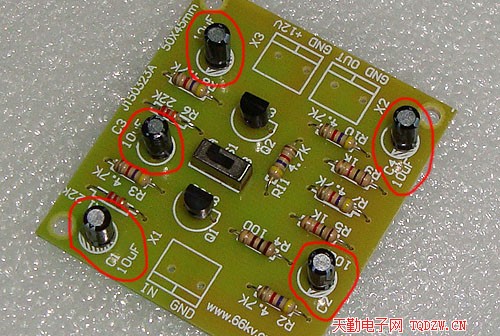

4、焊接5只電解電容，焊接時要注意正負極不能裝反
5、最后焊接接線座（X2、X3要先扣在一塊再裝到電路板上）

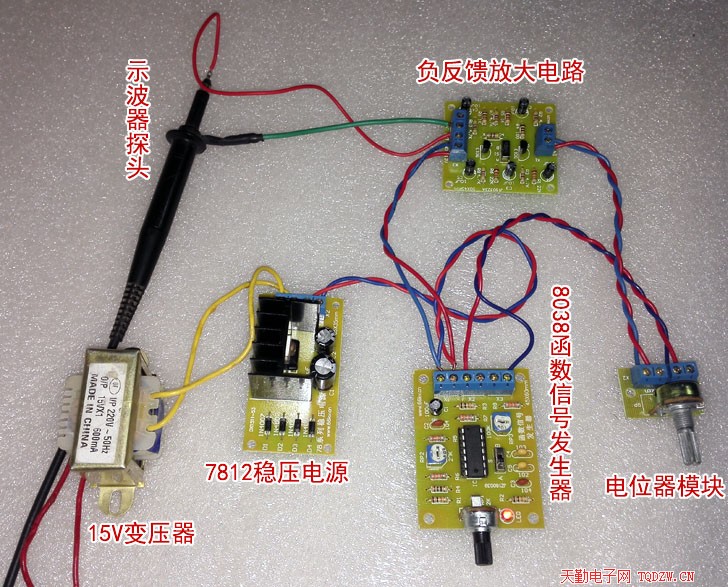

6、測試電路，給負反饋電路板接上12V直流電源，在輸入端接入1KHz的正弦波信號，在輸出端接上示波器探頭測試波形。
7、電路測試參數（僅供參考） Vp-p 是峰-峰值，是在示波器上觀測波形的電壓正半周的峰值+負半周電壓的峰值的絕對值。 S1斷開時（此時無負反饋） 最大輸入電壓：10mVp-p 最大輸出電壓：6Vp-p 放大倍數：600 S1閉合時（此時有負反饋） 最大輸入電壓：130mVp-p 最大輸出電壓：5Vp-p 放大倍數：38 |
||
|
