多級放大器套件焊接教程 |
||
圖解教程 閱讀：2556
|
||
|
|
||
|
|
||
1、根據元件清單檢查元件數量，確認無誤后方可焊接

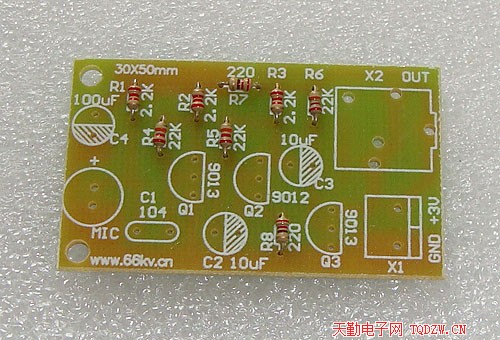

2、焊接電阻，這里有三種阻值的電阻，色環很相似，要看清楚色環，不要裝錯了

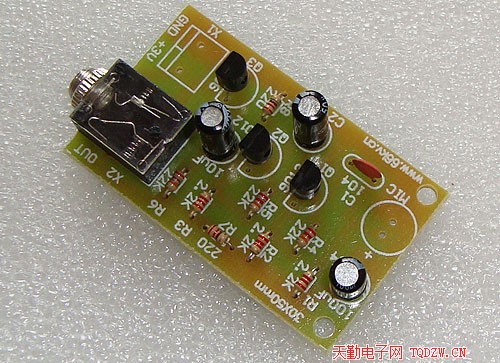

3、焊接耳機插座，這是一種內有彈簧的高質量耳機插座
4、焊接電解電容和瓷片電容，電路板上電解電容符號的陰影部分為負極，安裝時要注意

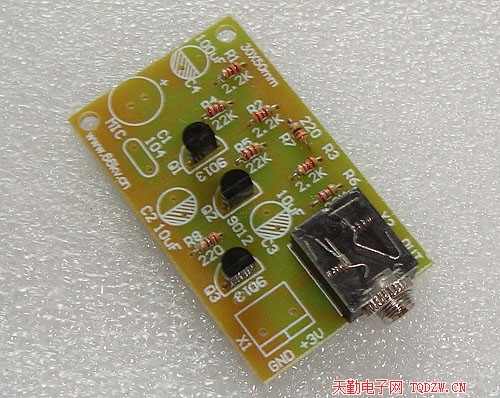

5、焊接三只三極管

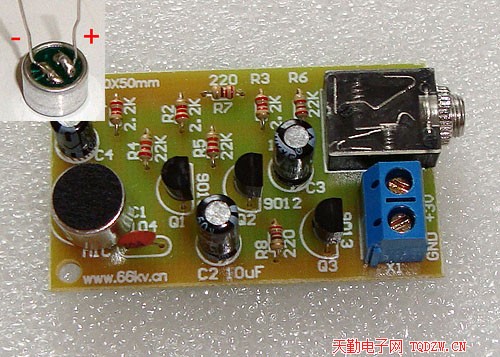

6、焊接駐極體話筒和電源接線座，駐極體話筒有正負極之分，安裝時別弄錯了

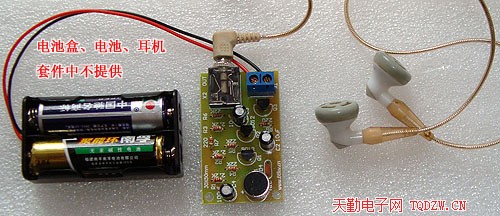

7、到這里多級放大器套件就焊好了。下面裝上電源和耳機進行測試，對著駐極體話筒說話，耳機里能聽到宏亮的聲音
|
||
|
