電路工作原理：RG感受到光線變化，其阻值發生變化，從而產生一個變化的電信號，經過C3耦合Q1的基極，經過Q1、Q2兩級放大后，觸發語音芯片工作，由揚聲器Y發出聲音，觸發一次播放一遍。電路采用直流4.5V供電。

電路板上X1、X2是電源輸入端，正負極不能接反；X3、X4是音頻輸出端，接喇叭，無正負極；X5、X6是預留給門鈴用的，本套件用不到。另外，語音芯片為貼片封裝，焊接時要注意引腳不能接錯，不能有短路，焊接方法可參考焊接教程。

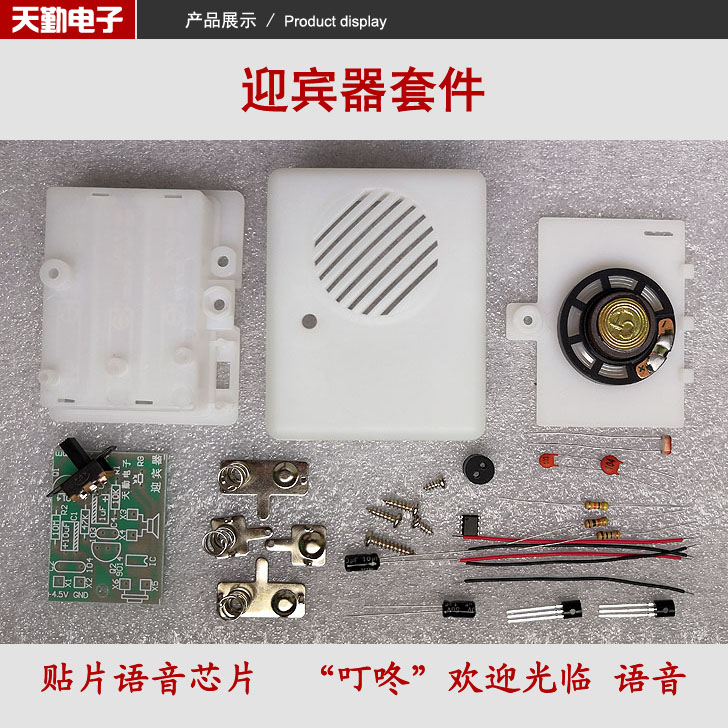

下面是迎賓器套件焊接教程：

1、首先焊接語音芯片，可以采用手工電烙鐵焊接，焊接前，焊盤上錫

2、焊接語音芯片，要注意1腳的方向

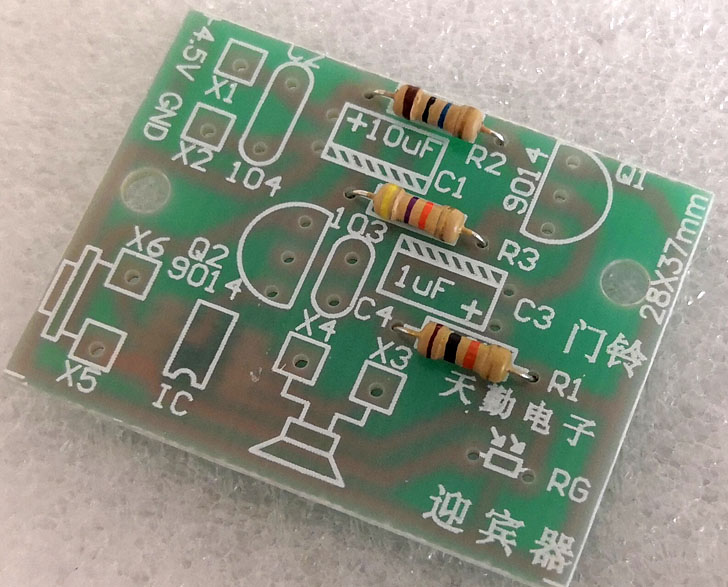

3、焊接三只電阻，電阻無極性，焊接時看清楚阻值不能錯

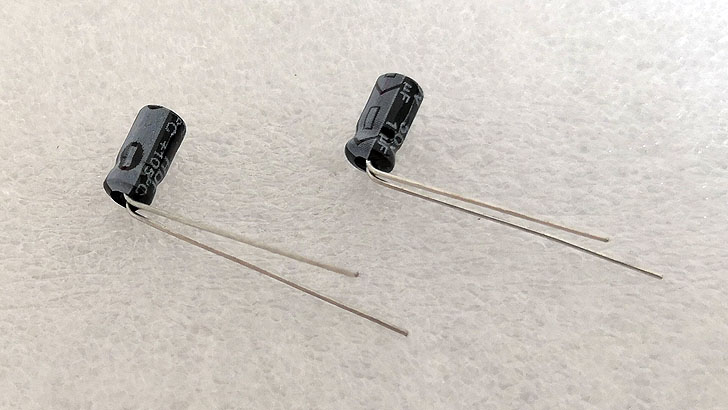

4、處理兩只電解電容的引腳，如圖示

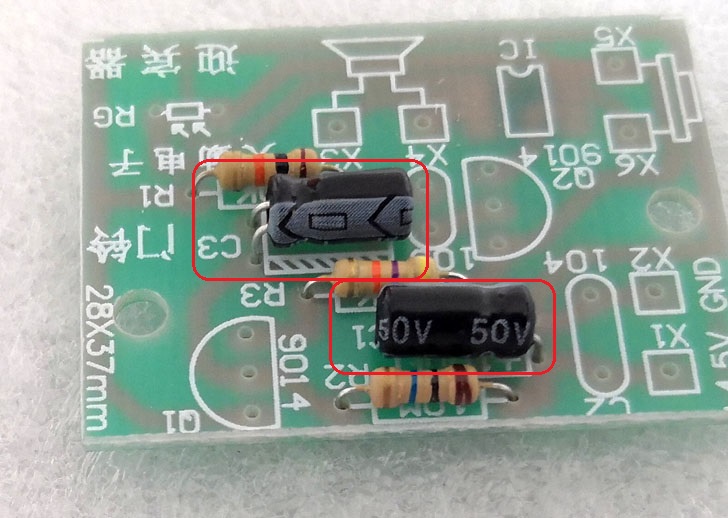

5、焊接兩只電解電通，正負極性不要弄錯了，長腳是正極，陰影部分是負極

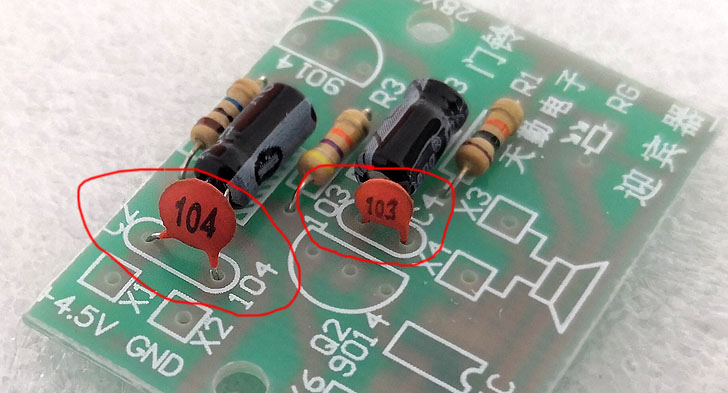

6、焊接兩只瓷片電容，瓷片電容無極性

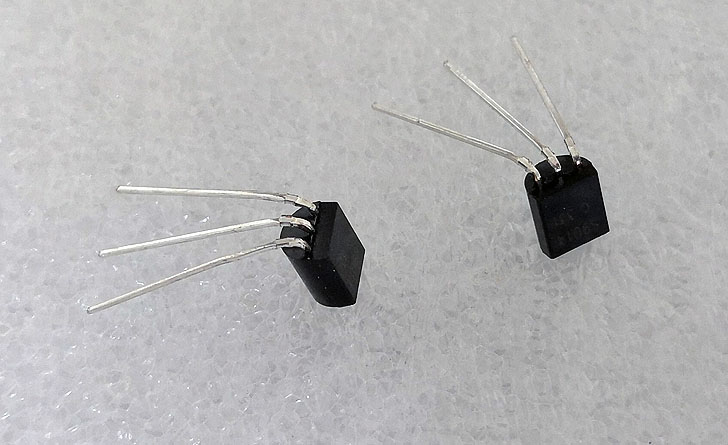

7、處理兩只三極管的引腳，如圖示

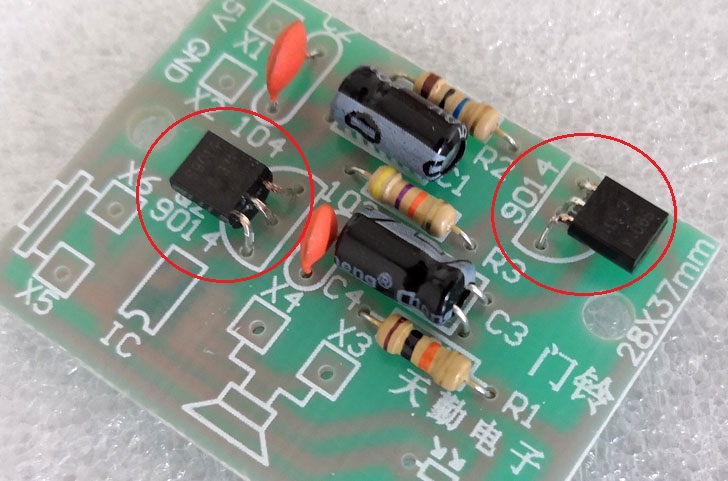

8、焊接三極管，兩只三極管型號一樣，都是NPN型三極管9014

9、將光敏電阻裝入套管中

10、光敏電阻緊貼電路板安裝，不用區分正負極

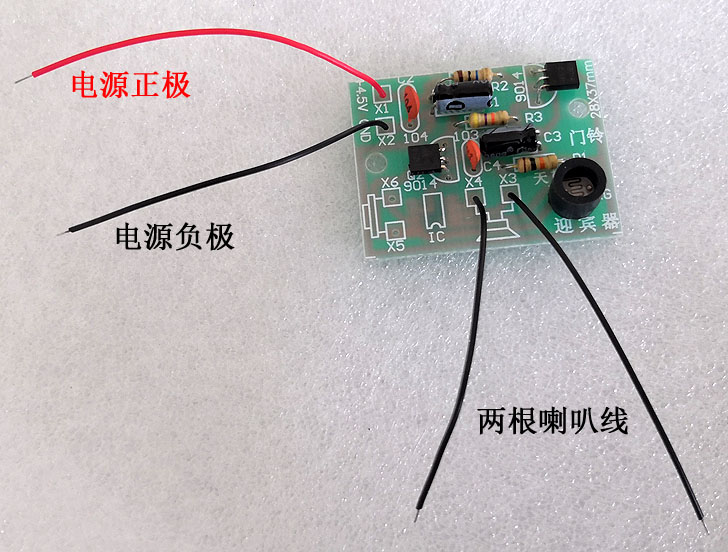

11、焊接電源引線和喇叭引線，如圖示，X5、X6是預留給門鈴用的，本套件用不到，不用焊接引線

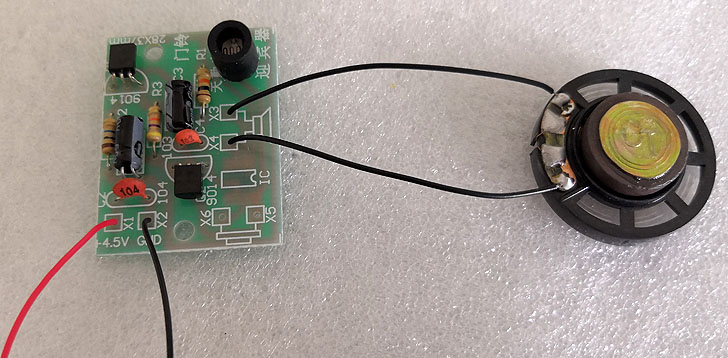

12、焊接喇叭，喇叭線不用區分正負極，喇叭線的顏色隨機使用

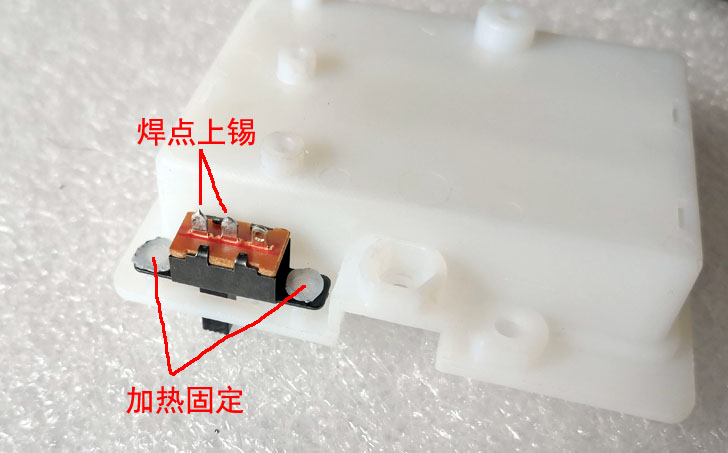

13、將開關裝入后殼對應位置，可用電烙鐵加熱固定，焊點上錫備用

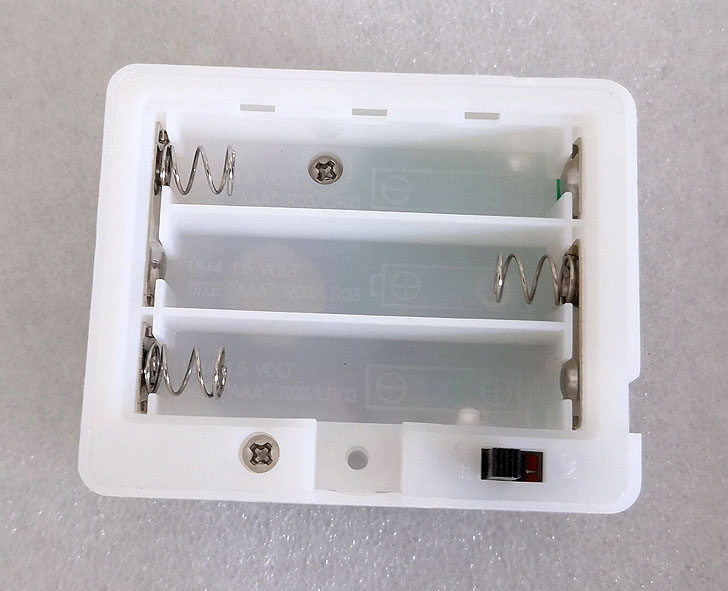

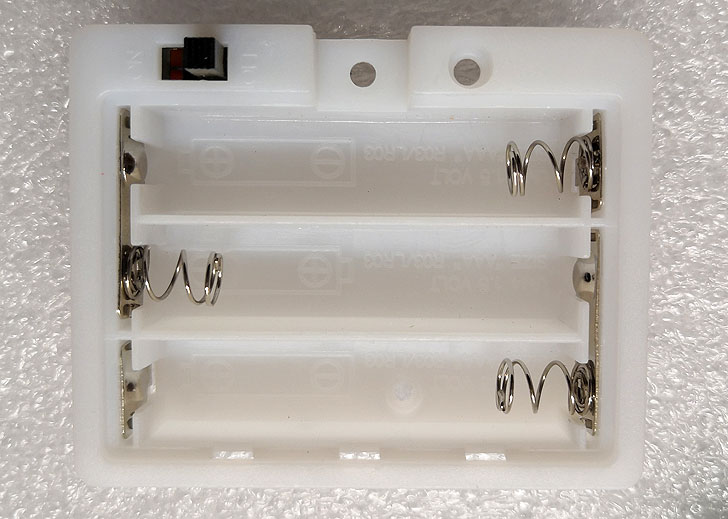

14、安裝電池彈簧4件套，如圖這樣對號入座

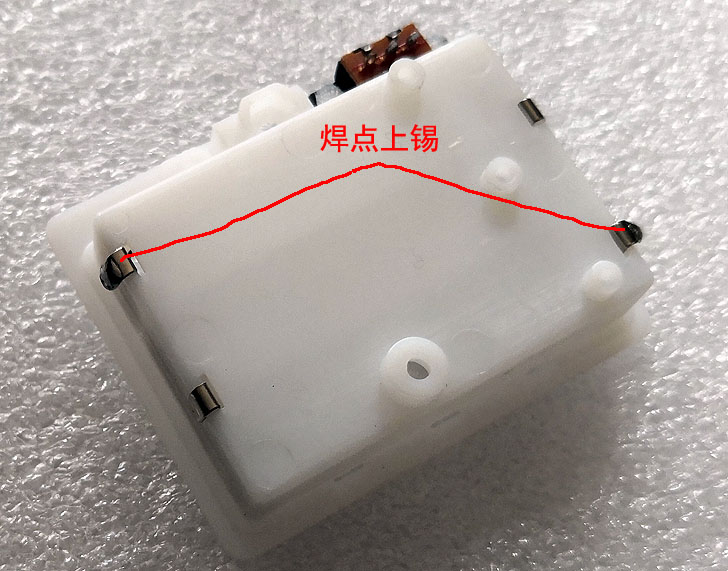

15、電池彈簧的焊片向外折，其中兩處上錫備用

16、焊接電源線

17、用兩只PA2.3X5的螺絲固定電路板

18、喇叭裝入前殼

19、蓋上后殼，用兩只PA2.5X8的螺絲固定

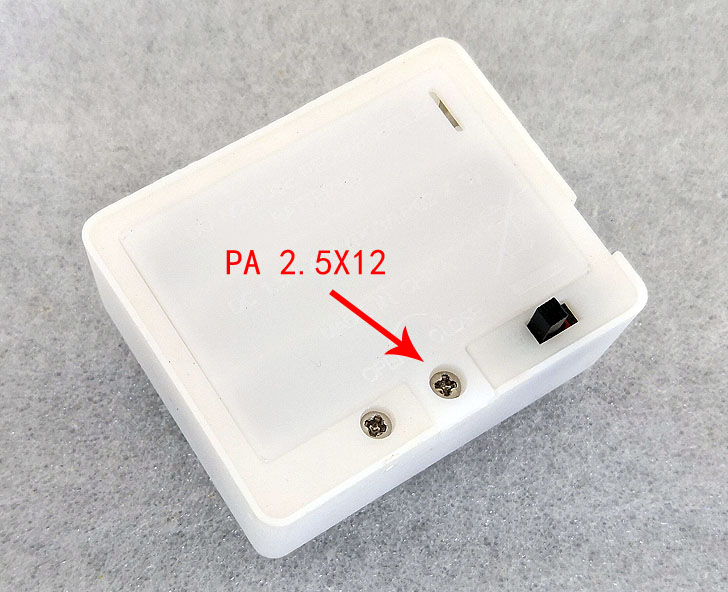

20、裝入自備的三節7號電池，蓋好電池蓋，用PA2.5X12的螺絲固定

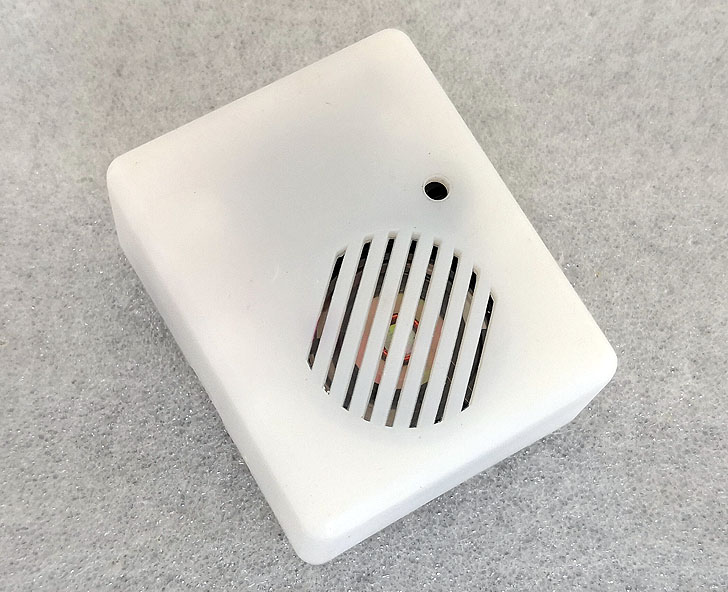

21、最后再來一張正面圖片
