光控小夜燈套件焊接教程 |
||
圖解教程 閱讀：8492
|
||
|
|
||
|
|
||
光控小夜燈套件，采用220V市電供電，利用電容降壓，功耗約為1W左右。 電路工作原理：電路中C1為降壓電容，R1是C1的放電電阻， D1—D4構成橋式整流，R2是緩沖電阻，C2是濾波電容，DW將電壓穩定在12V，Q為負載LED的開關調整管。白天光線較強時，光敏電阻RG呈低阻狀態，此時Q基本電壓約為0V，Q截止，LED不發光。晚上光線變暗，光敏電阻RG呈高阻狀態，12V電壓經R3加到Q的基極，Q導通，LED發光。 注意事項：因電路采用非隔離式降壓，故光控小夜燈在通電后，電路板上仍會帶有較高的電壓，請不要用手觸摸電路板及相關元件，以防觸電！

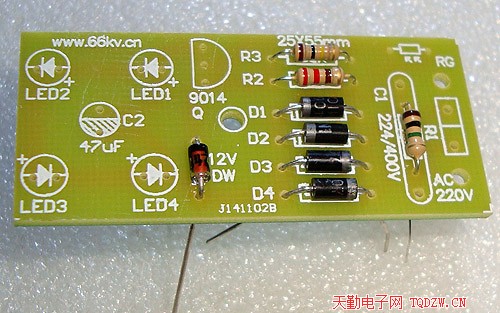

下面是光控小夜燈套件焊接教程： 1、焊接電阻、二極管1N4007和12V穩壓管
2、把上述元件全部對號入座后開始焊接

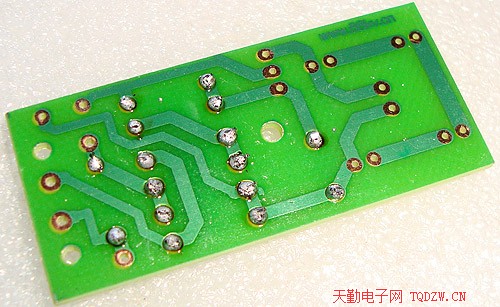

3、焊好后減掉多余的引腳，焊接其他元件時也是如此
4、焊接發光二極管，注意其極性長腳為正極，由于發光二極管在電路中是串聯的，有一只焊錯全部都會不亮

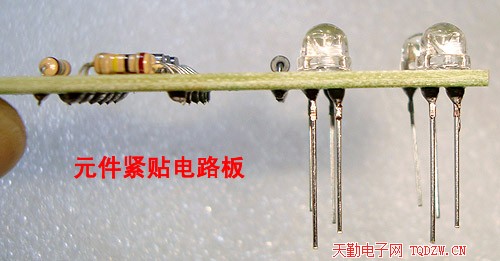

5、再來看看側面，所有元件都緊貼電路板焊接

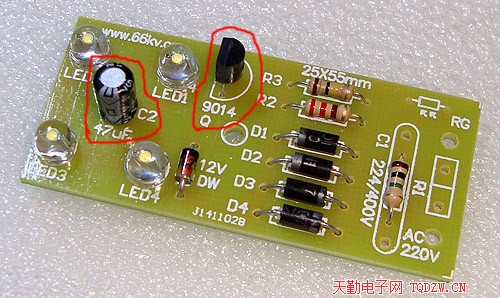

6、焊接電解電容和三極管，電解電容陰影部分為負極

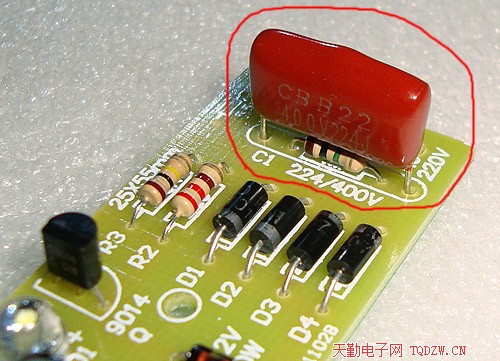

7、焊接CBB電容（聚丙烯電容），紅色體積最大的那只，電容容量為224，就是0.22μF
8、這個電容下面是它的放電電阻，小夜燈斷電后，此電容存有一定的高電壓，用放電電阻釋放掉，以確保安全
9、在元件包里面找到熱縮管，截取17-18厘米備用，這一步是為焊接光敏電阻做準備

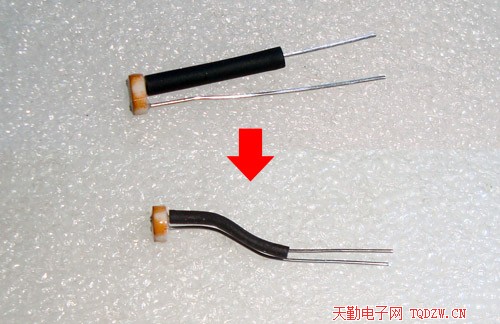

10、將熱縮管套在光敏電阻的一只引腳上面，加熱，使其縮小，然后把光面電阻的引腳彎成如圖形狀

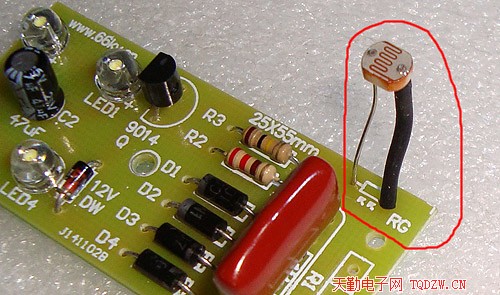

11、安裝光敏電阻，如下圖示，熱縮管有兩個作用，一是防止光敏電阻兩個引腳短路，另一個作用是限制光敏電阻的高度

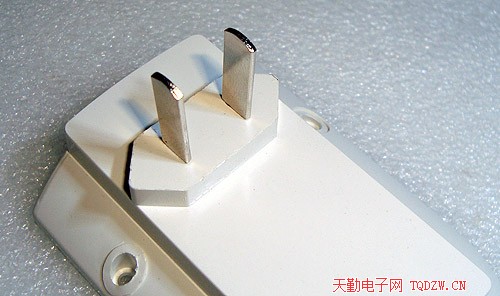

12、安裝電源插片，如安裝困難，可以用電烙鐵對電源插片適當加熱
13、安裝好的樣子

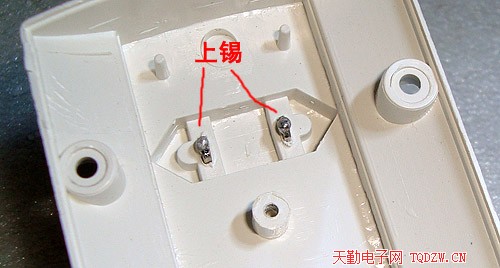

14、給電源插片上錫，上錫后才能焊線
15、焊接電源線，電源線的顏色隨機，也不用區分正負極
16、如圖這樣，將電源線從電路板的小孔中穿出

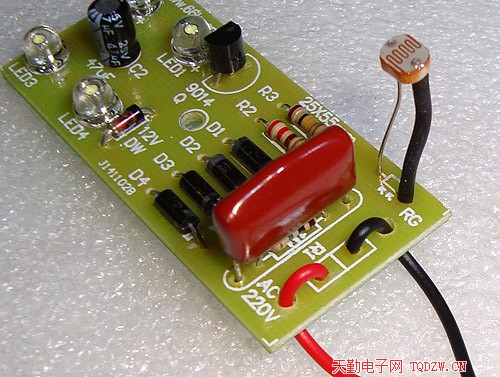

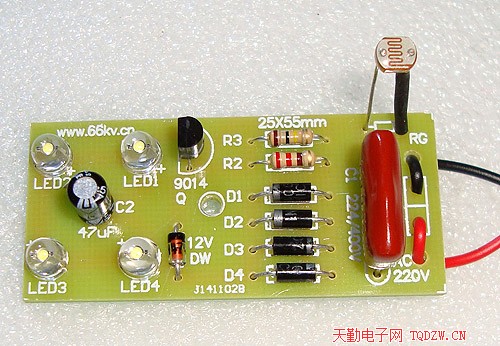

17、再來一張全部焊好的電路板照片
18、將電路板上的兩根電源線焊在電源插片上面，不用區分正負極

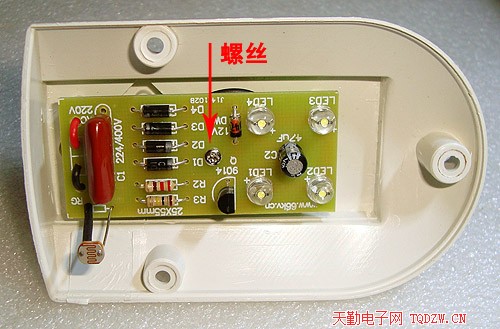

19、安裝電路板，上緊螺絲

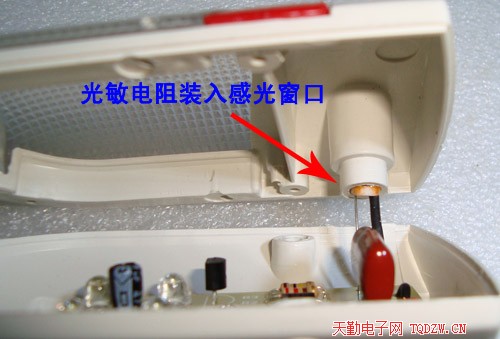

20、安裝前殼，注意光敏電阻要伸進前殼的窗口中

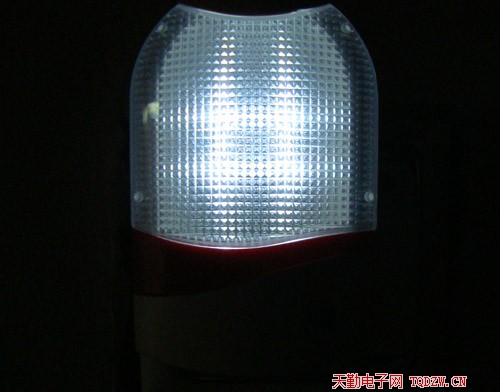

21、通電測試
|
||
|
