多功能六位數字鐘套件焊接教程 |
||
圖解教程 閱讀：7439
|
||
|
|
||
|
|
||

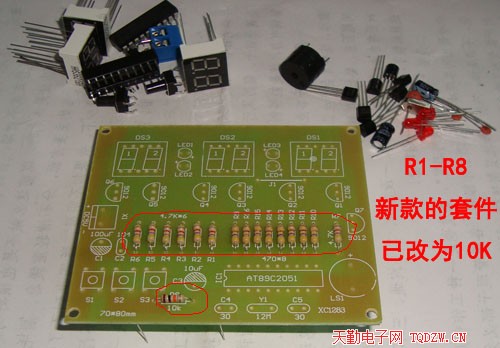

1、首先焊接電阻這樣的小元件，新款的R1-R8為10K，R9-R16為470

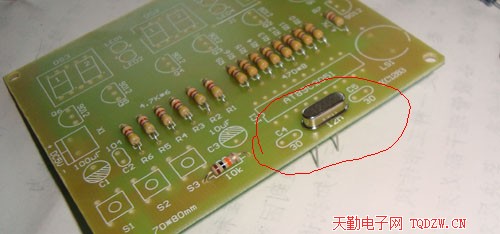

2、焊接12MHz的晶振，晶振要緊貼電路板焊接，晶振是決定數字鐘準確度的關鍵部件
3、焊接晶振的負載電容（30P）

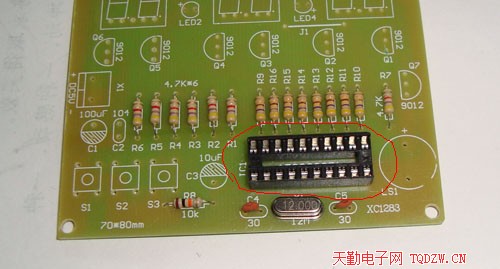

4、焊接集成電路插座，缺口的方向不要弄反了

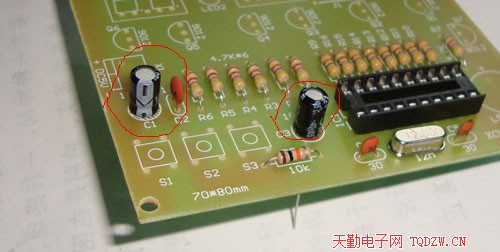

5、焊接兩只電解電容和一只104（0.01uF）的瓷片電容，電解電容要注意正負極

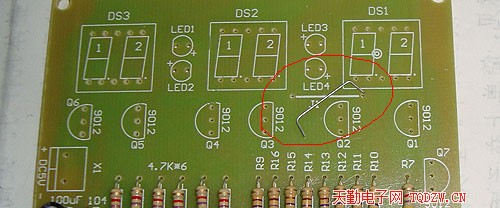

6、焊接跨線J1，找一個剪下的電解電容引腳，先折彎，再焊接

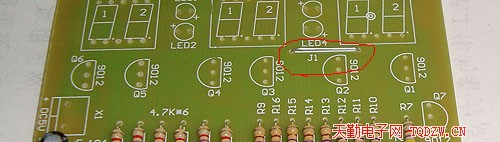

7、焊好后的跨線J1

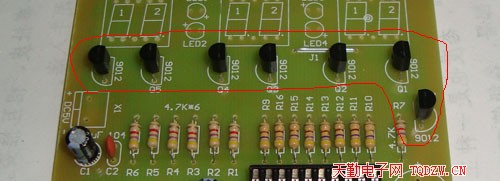

8、焊接三極管9012，要注意方向
9、焊接三只數碼管，不要裝反了，由于引腳比較多挨的比較近，焊接后剪腳時要特別注意不要多個引腳一塊剪斷，以免用力不均，造成焊盤斷裂（7段數碼顯示不全故障，大多數都是由于這個原因造成的）
10、焊接4只發光二極管，發光二極管和數碼管在同一平面上，現在發光二極管上配了間隔座，更容易焊接
11、焊接三只按鍵
12、焊接接線座和蜂鳴器，蜂鳴器有正負極，最后裝上單片機STC11F02

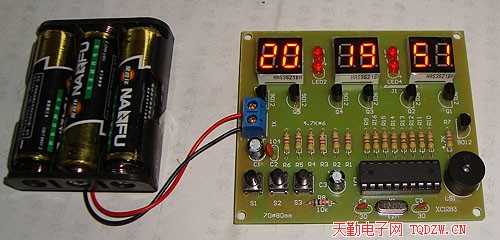

13、接上三節5號電池盒，通電試驗（套件中不包含電池盒和電池）
14、以上是老款的多功能六位數字鐘焊接教程，新款的和老款的基本一樣，只是電阻參數改了一下，新款的如下圖
|
||
|
