10秒錄放音套件焊接教程 |
||
圖解教程 閱讀：3698
|
||
|
|
||
|
|
||

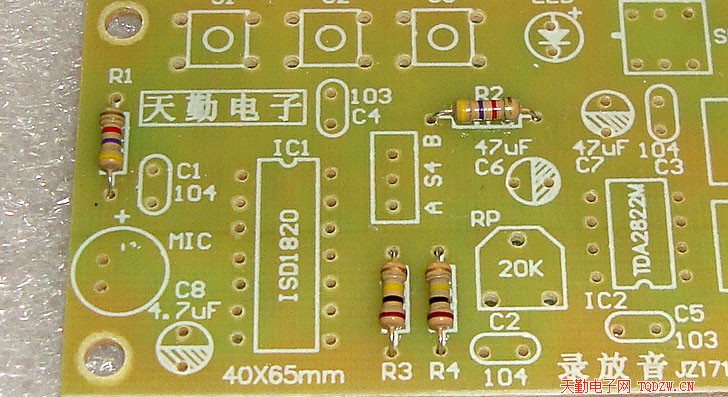

1、焊接電阻R1、R2、R3、R4
2、焊接前先將元件的引腳向外掰開一點，固定在電路板上
3、焊接集成電路插座，注意缺口的方向不能裝反
4、兩只集成電路插座的焊點，大小均勻，焊點間不能有黏連，不能虛焊，沒有焊盤的引腳是空腳不用焊接

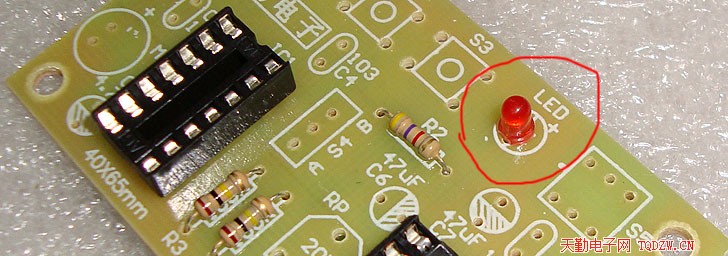

5、發光二級管（LED）長腳為正極，不能裝反，焊接時間也不易過長
6、焊接5只瓷片電容，無正負極性

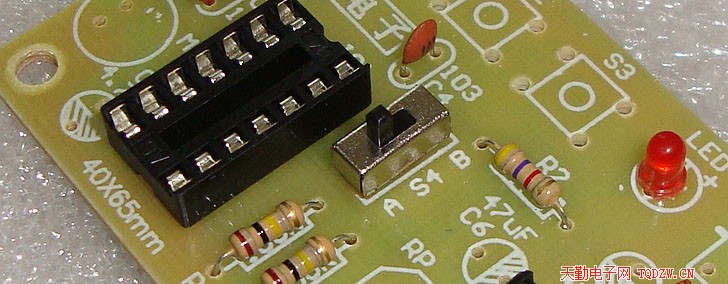

7、焊接用來切換循環放音的撥動開關S4，撥向B端時為循環放音
8、焊接駐極體話筒，有正負極哦

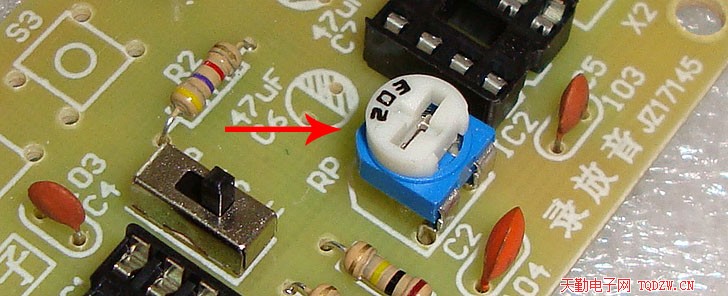

9、焊接音量調節可調電阻RP，這個可調電阻的阻值是20K

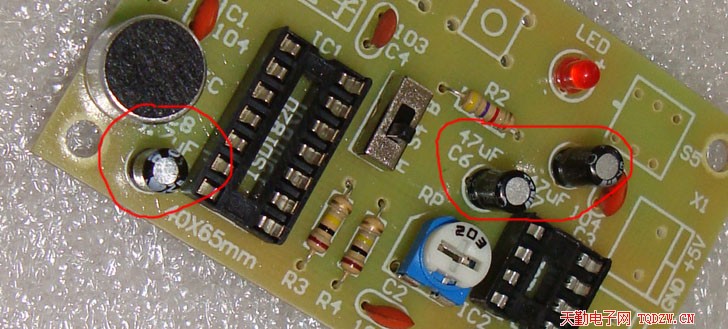

10、焊接3只電解電容，電容符號中陰影為負極，電容的長腳是正極
11、焊接接線座前先將兩只接線座扣在一塊，然后緊貼電路板焊接
12、焊接三只輕觸按鍵開關
13、焊接電源開關S5

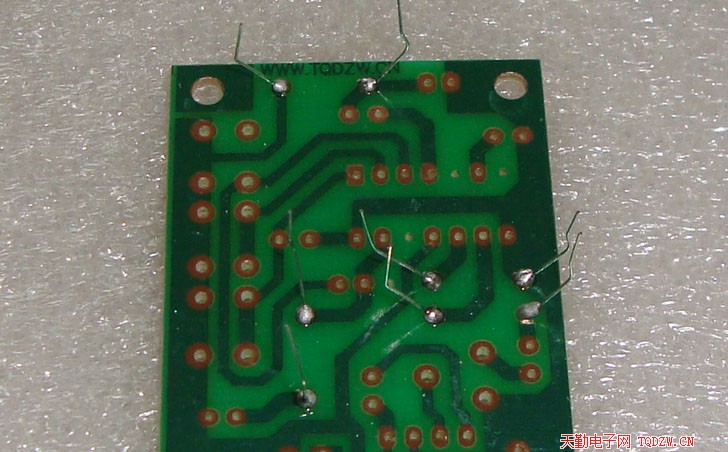

14、這是電路板覆銅面照片
15、最后裝上錄放音集成電路ISD1820和功放集成電路TDA2822M
16、接上喇叭和電源測試（套件中沒有喇叭、電源、USB線）
|
||
|
