USB燈套件焊接教程 |
||
圖解教程 閱讀：5940
|
||
|
|
||
|
|
||

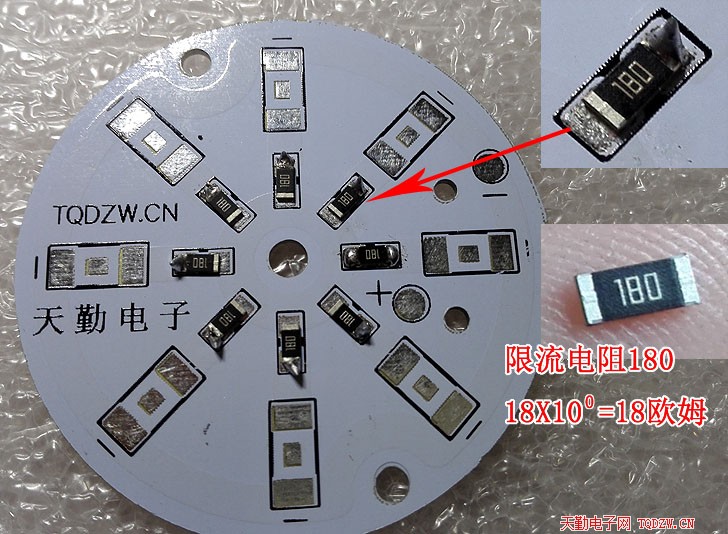

1、首先焊接限流電阻的一端焊點，目的是為了固定電阻，從圖上看，焊點不光滑有毛刺，另一端先空著

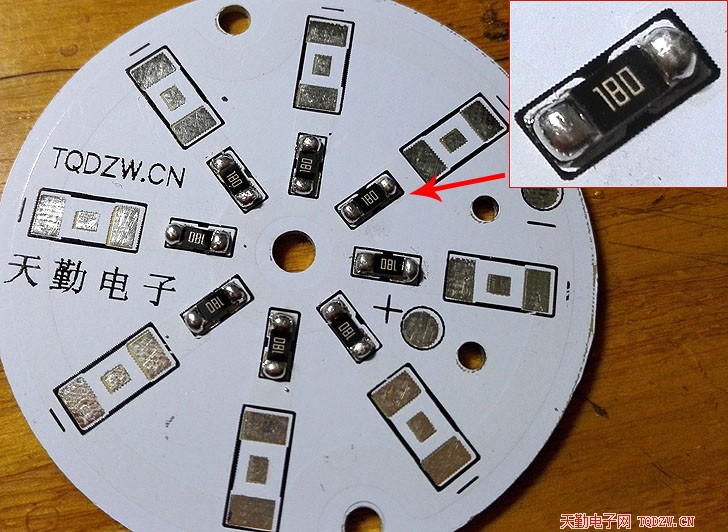

2、所有的電阻一端都焊好了以后，再焊接另一端，然后再回過頭來重焊先焊接的那一端，使焊點光滑無毛刺

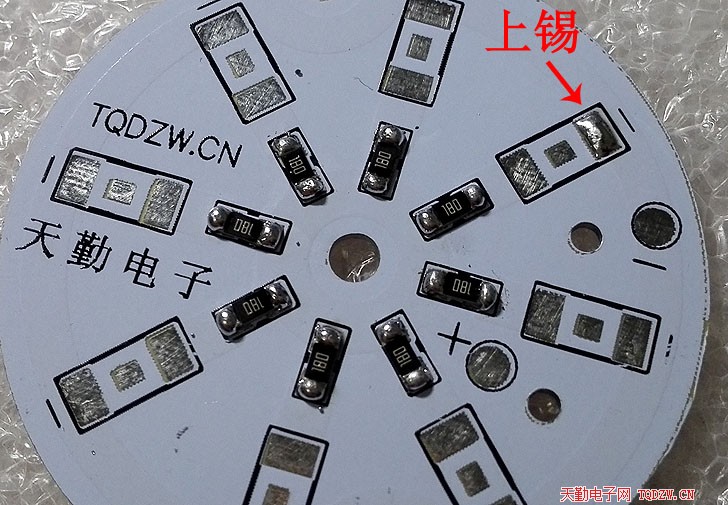

3、焊好電阻后，準備焊接LED，LED的引腳短，更難焊接，焊接前先給LED一端焊盤上錫，另一端不要上錫

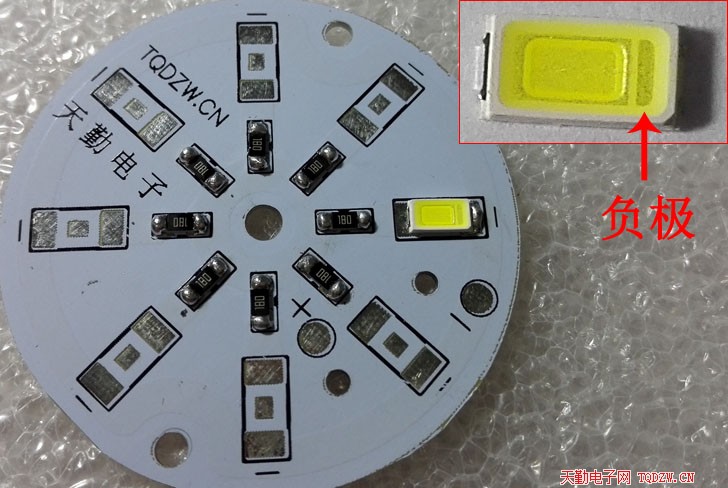

4、開始焊接LED，先焊接上錫的這一端，再焊接不上錫的一端，LED有正負極，一定不要裝錯了，一旦焊接上，再拆下來就難了
5、電阻和LED全部焊好的樣子

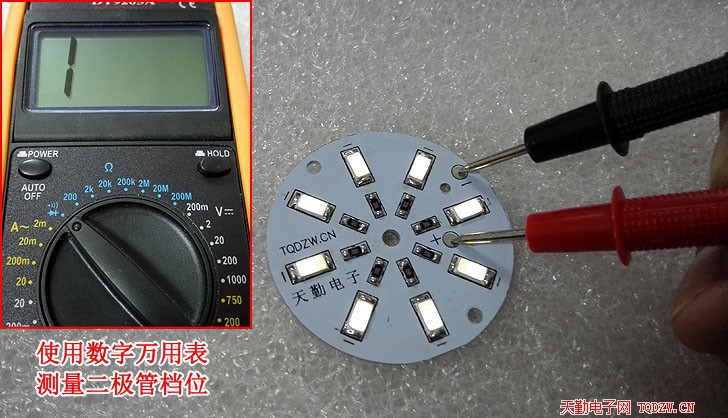

6、使用萬用表測試，把萬用表調到測量二極管的檔位，表筆接觸燈板的正負極端，8只LED都會被點亮（微亮），如果有不亮的LED，要檢查焊接是否良好，LED或電阻是否損壞，套件中有備用的LED和電阻可供更換
7、導線除去絕緣皮然后上錫備用
8、把導線焊接在燈板的正負極端，紅色接正極，黑色接負極

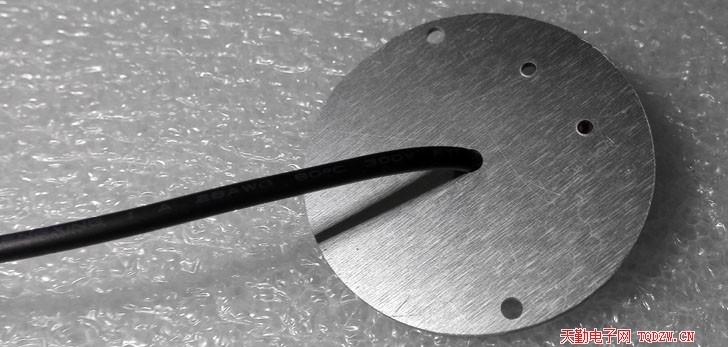

9、導線穿過燈板的中間小孔，這是燈板反面的樣子
10、導線穿過燈殼
11、安裝燈板，用螺絲固定
12、準備焊接USB插頭，USB插頭的焊點和導線都要先上錫

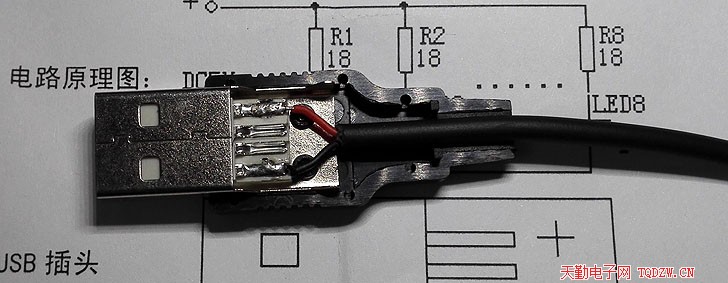

13、焊接USB插頭
14、焊好后裝上USB插頭的外殼

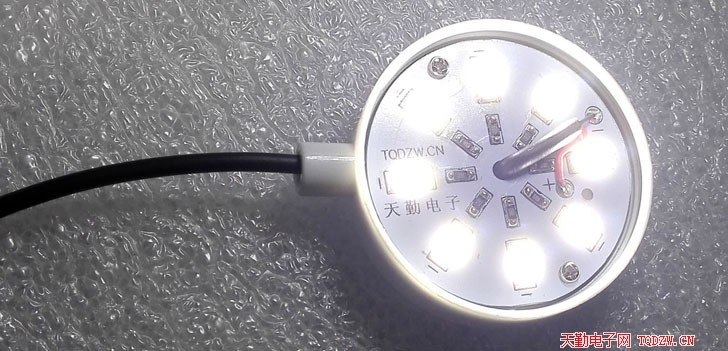

15、通電測試

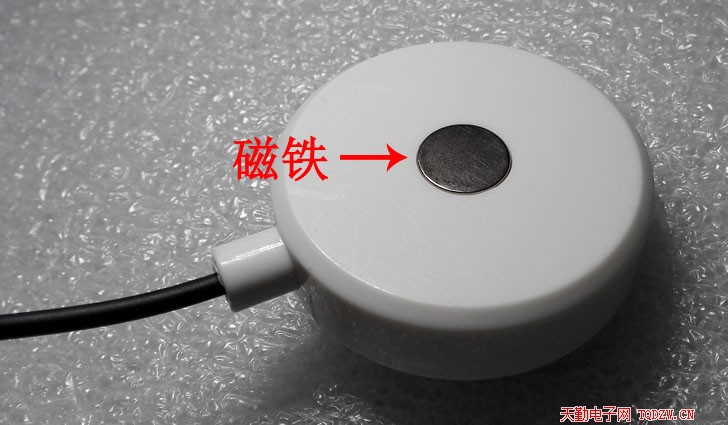

16、裝上磁鐵，磁鐵用于把USB燈固定在某一鐵質物體上面，比如宿舍的雙層床
17、裝上燈罩

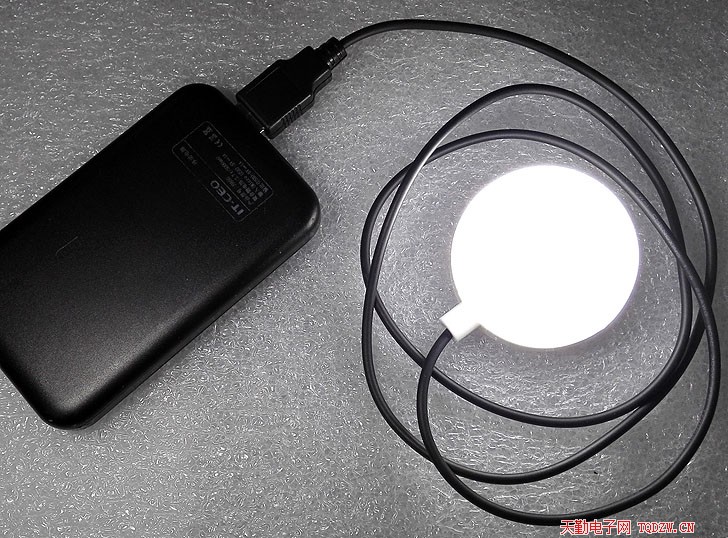

18、通電效果，USB燈可以用充電寶、手機充電器等有USB接口的電源供電
|
||
|
