四位數字鐘套件焊接教程 |
||
圖解教程 閱讀：4475
|
||
|
|
||
|
|
||
1、焊接四只10K的電阻

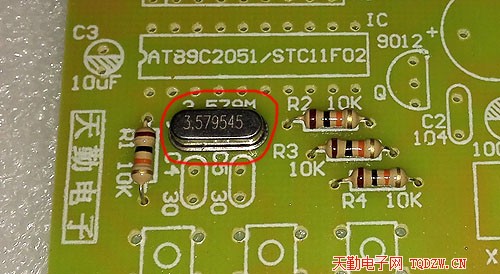

2、焊接晶振

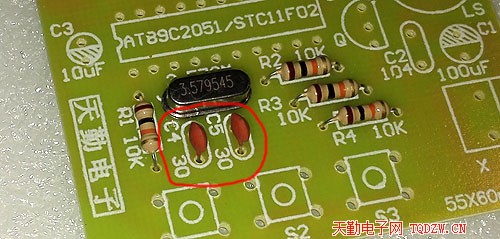

3、焊接晶振的負載電容C4、C5
4、焊接電阻排，注意方向，不能裝反

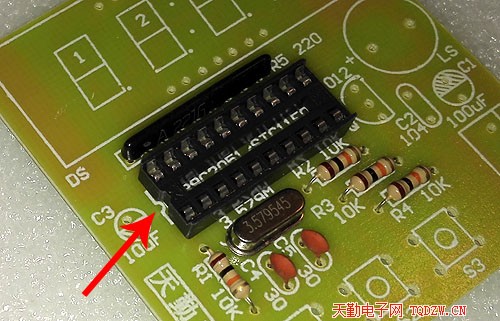

5、焊接集成電路插座，注意缺口的方向

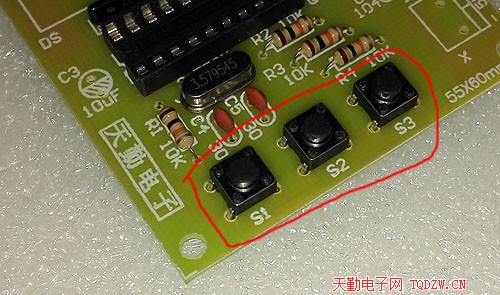

6、焊接S1、S2、S3三只輕觸開關，S1是復位按鈕，S2是狀態調整按鈕，S3用于每個狀態的參數調整

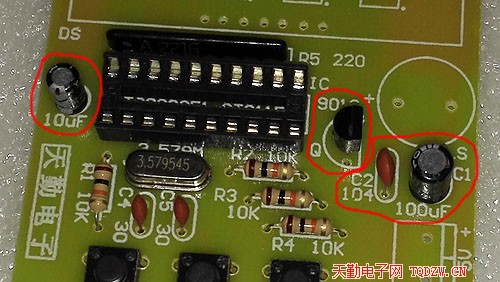

7、焊接電容C1、C2、C3，三極管Q
8、焊接蜂鳴器
9、焊接四位數碼管

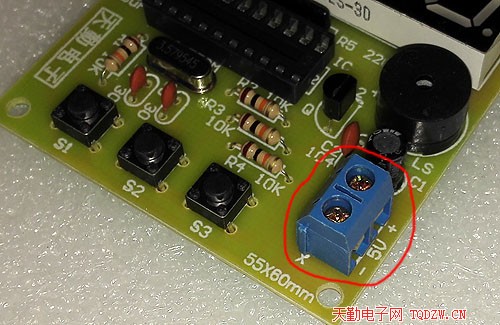

10、焊接接線座

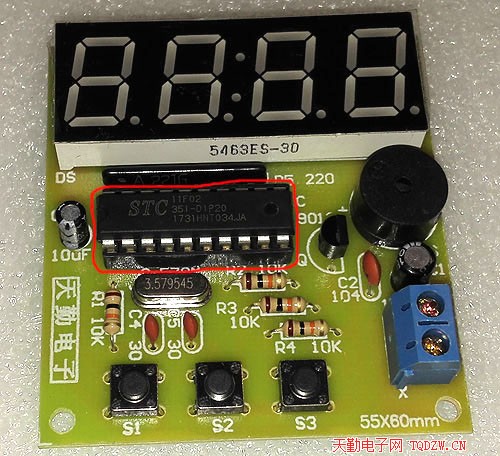

11、安裝單片機
12、通電測試
|
||
|
