簡易無線話筒套件焊接教程 |
||
圖解教程 閱讀：5568
|
||
|
|
||
|
|
||

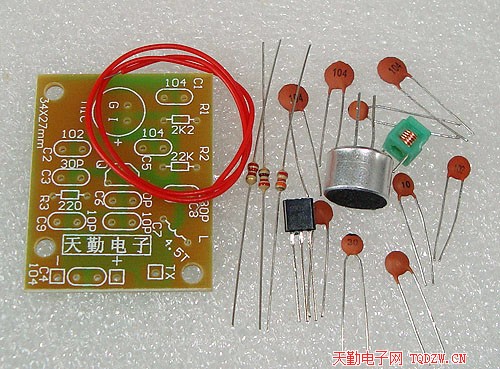

1、對照元件清單，檢查元件數量，無誤后再焊接。

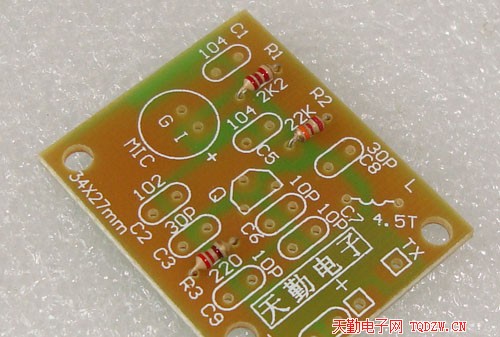

2、首先焊接電阻元件，電阻值可以用萬用表測量，也可以看電阻的色環，紅紅宗金是220歐，紅紅紅金是2.2K歐，紅紅橙金是22K歐。

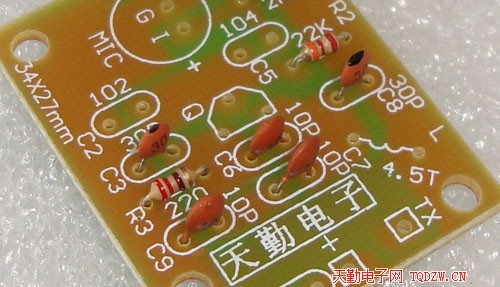

3、焊接30P和10P的瓷片電容。

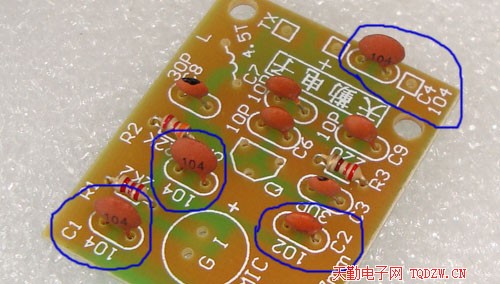

4、焊接104和102的瓷片電容。

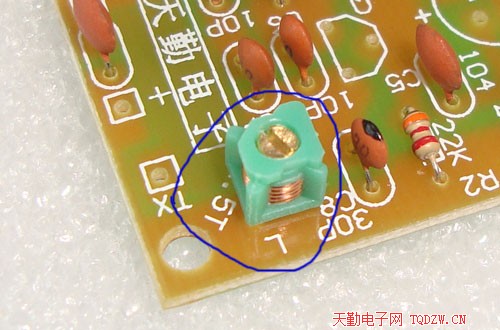

5、焊接可調電感，電感中間的螺絲是可以微調的，用于調整發射頻率。
6、焊接三極管9018。

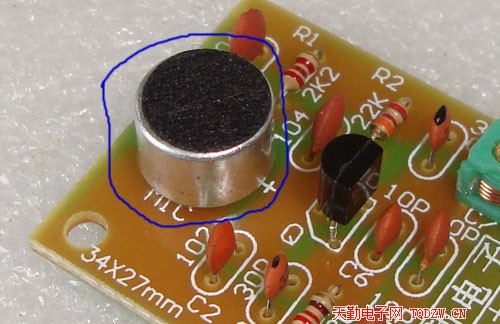

7、焊接駐極體話筒，駐極體話筒是有極性的，不能裝反。
8、焊接天線，用一根導線作為天線，天線不宜太長。

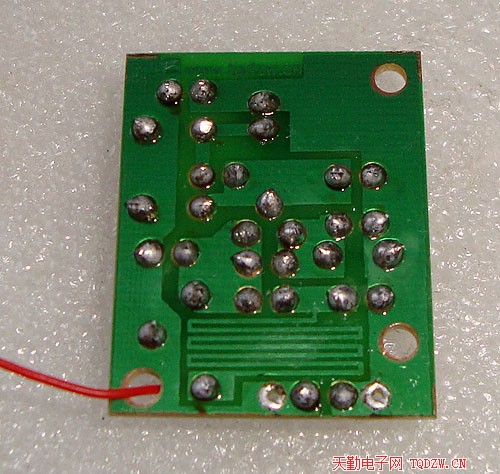

9、這是電路板背面的樣子。

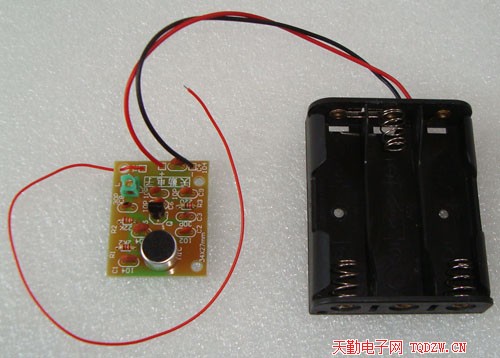

10、連接電池盒，套件中無電池盒，需要自備或另購，也可以用其他的電源供電。

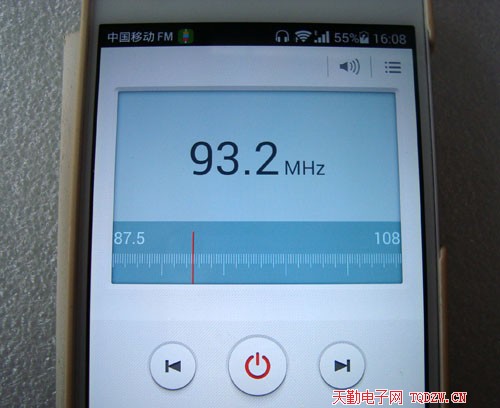

11、用手機或者其他的具有調頻收音機功能的設備將頻率調到90—105MHz的任一頻率，要避開當?shù)仉娕_，然后調整無線話筒的可調電感L，使調頻收音機能收到信號，然后細調收音機頻率，使聲音清晰，這樣就調整好了，電路沒有晶振等器件穩頻，用手接觸電路板或者天線，頻率會發生偏移，這是由于分布電容造成的，是正�，F(xiàn)象。
|
||
|
