正弦波信號發生器套件焊接教程 |
||
圖解教程 閱讀：2613
|
||
|
|
||
|
|
||

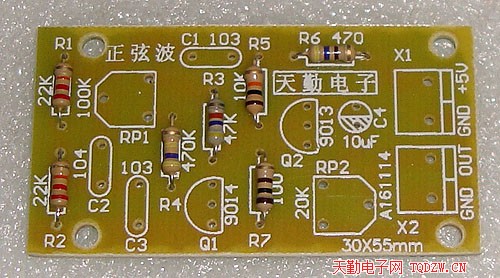

1、首先焊接電阻，要緊貼電路板焊接
2、焊接獨石電容C1、C2、C3，獨石電容沒有極性

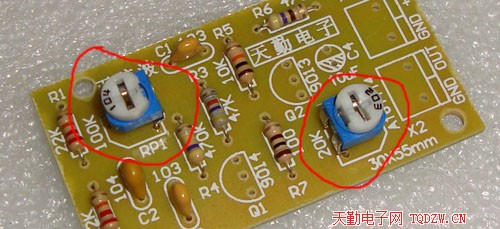

3、焊接兩只可調電阻，203（20K），104（100K）

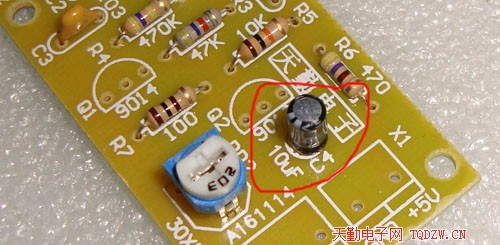

4、焊接電解電容C4，要注意正負極

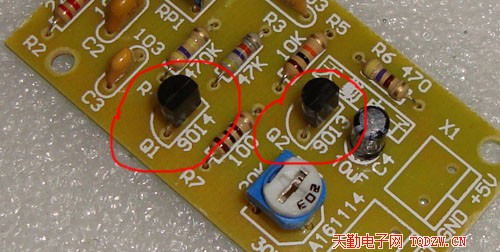

5、焊接Q1、Q2兩只三極管

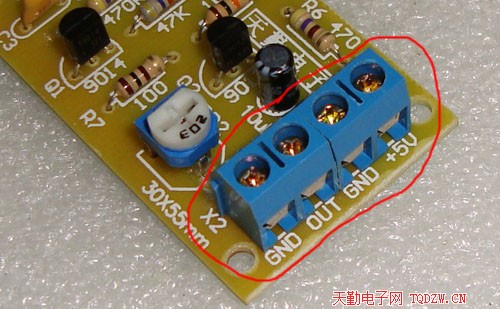

6、焊接接線座，兩只接線座先扣在一起，再焊接

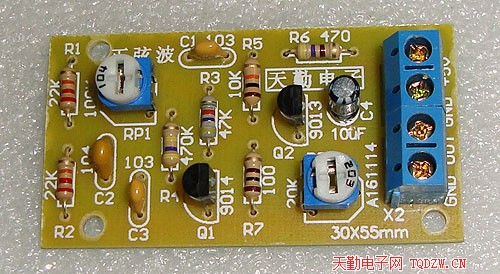

7、這是全部焊好的樣子
8、再來一張反面照片
9、接通自備電源4.5V或5V均可，輸出端與示波器相連，GND連接示波器的接地端，OUT連接示波器的信號輸入端
10、參考下圖調節示波器量程，觀察波形，從圖上可以看到波形周期為5個格（1ms），振蕩頻率1KHz，幅度為4個格，最大幅度2Vpp
|
||
|
