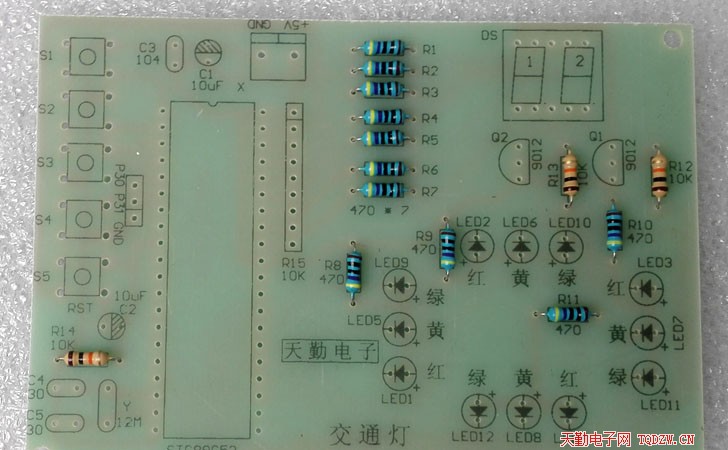

1、焊接電阻

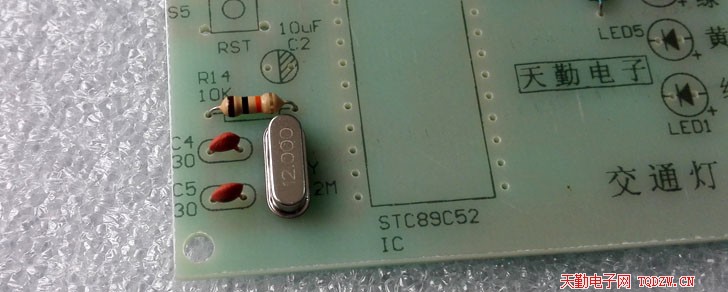

2、焊接晶振和晶振的負載電容

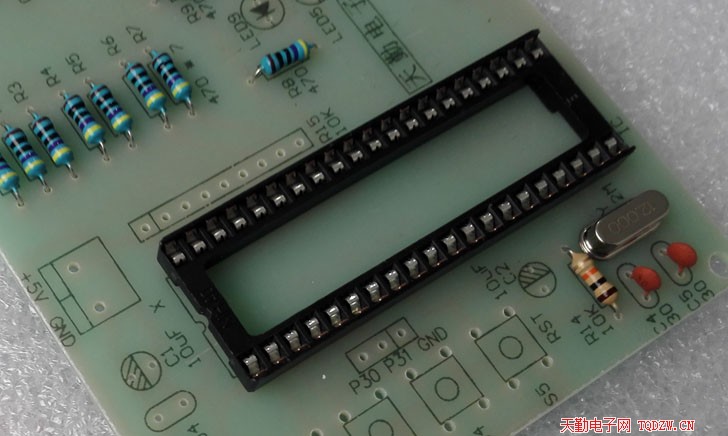

3、焊接集成電路插座

4、焊接5只輕觸開關

5、焊接電阻排R15，此電阻排阻值為10K（103），注意點的方向不能裝反

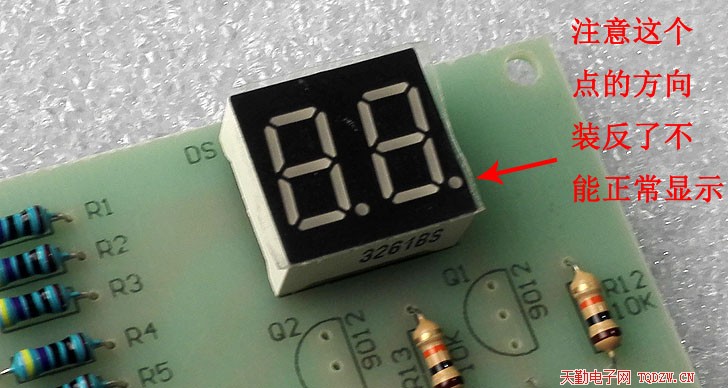

6、焊接數碼管，緊貼電路板焊接，注意兩個點的方向，如果裝反了，數碼管會顯示不正常

7、焊接12只LED，其顏色有紅、黃、綠三種，對號入座后先焊接LED的一只引腳

8、如果出現沒有緊貼電路板的LED，用手按住LED，用電烙鐵加熱其焊過的引腳使LED貼近電路板，然后再焊好另一只引腳

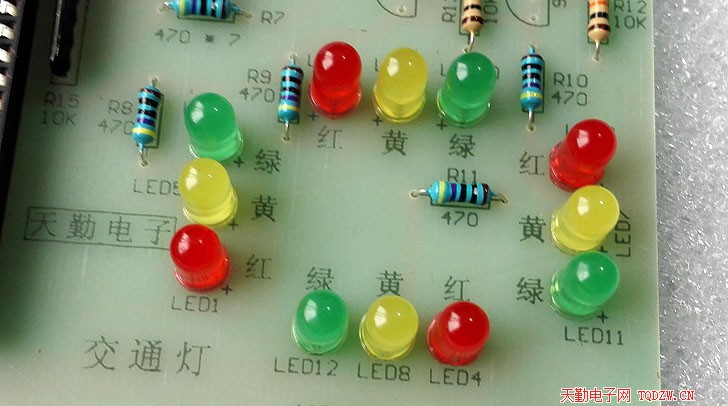

9、這是LED全部焊好的樣子

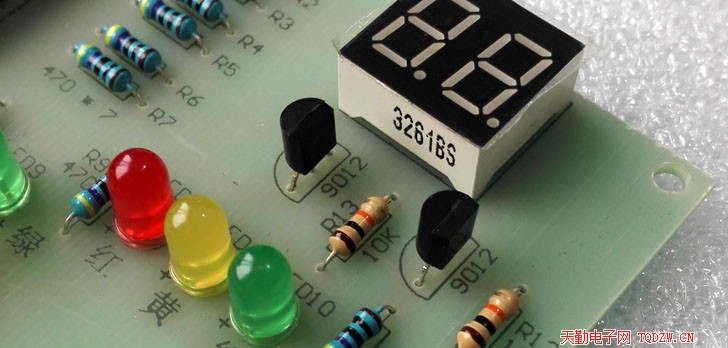

10、焊接數碼管的陽極驅動三極管Q1、Q2，型號都是9012，注意方向不能裝反了

11、焊接濾波電容C1、C3，單片機的復位電容C2，C2、C3都是電解電容，正負極不能裝反

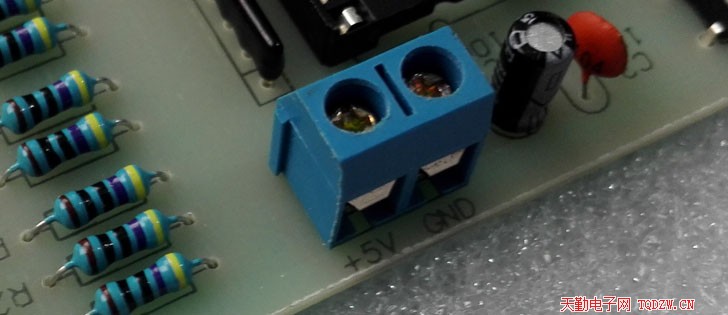

12、焊接接線端子，藍色的這個，它是電源的輸入端子

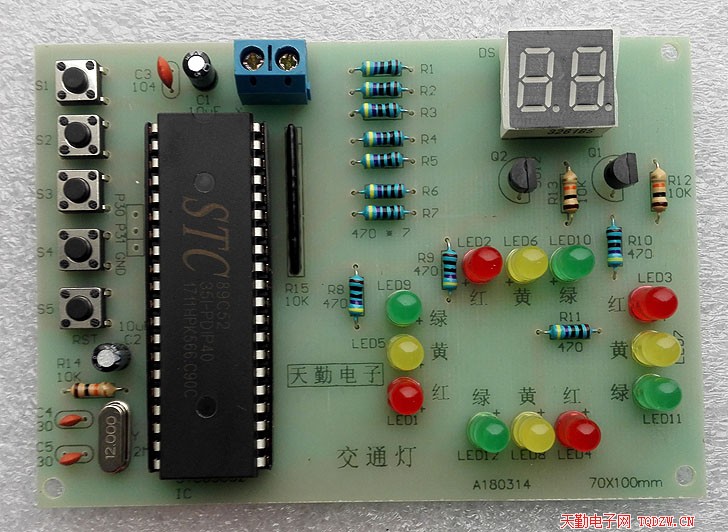

13、這是全部焊好的樣子

14、在接線端子接入5V直流電源，通電測試
