1、焊接3V穩(wěn)壓芯片AMS1117

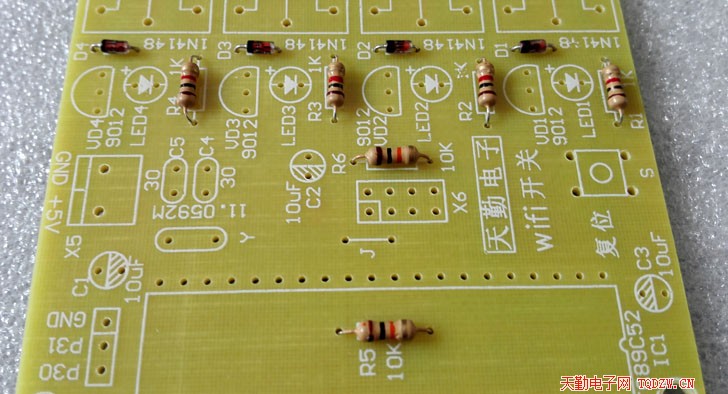

2、焊接電阻和二極管

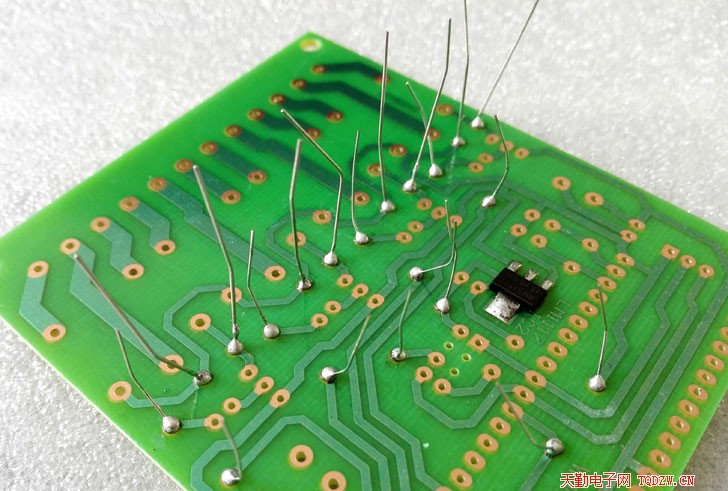

3、焊好后剪掉多余的引腳，留一只剪掉的二極管引腳備用

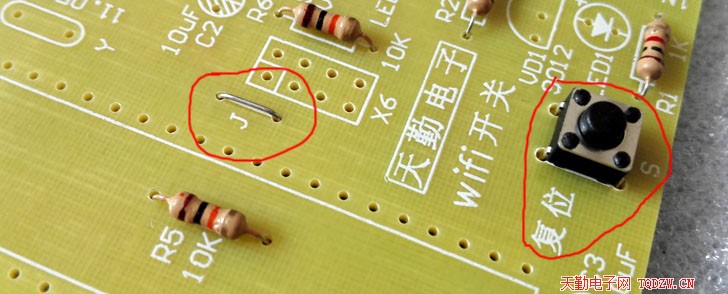

4、焊接復(fù)位按鍵S和跨線J，用剛才剪掉的引腳當做跨線

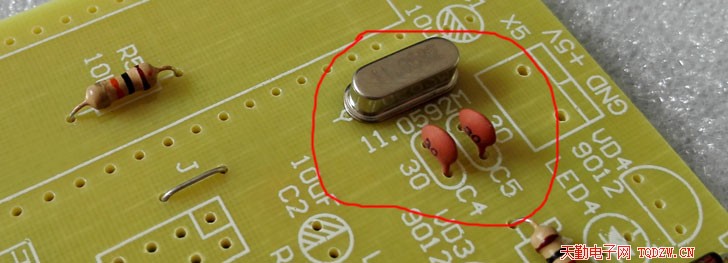

5、焊接11.0592M的晶振和晶振的兩只負載電容

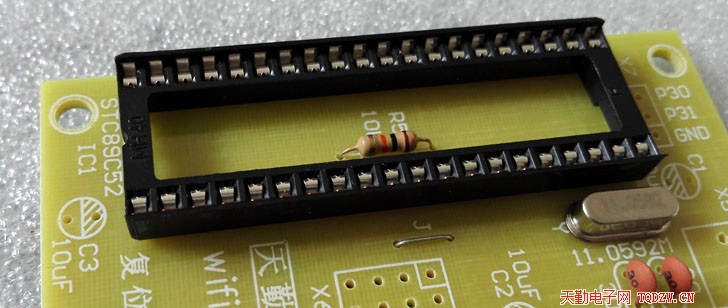

6、焊接集成電路插座，要注意缺口的方向

7、焊接四只發(fā)光二級管，發(fā)光二級管長腳為正極，焊接時不能裝反，焊接和時間也不易過長

8、焊接電解電容和三極管

9、焊接3P的排針，這是用來燒寫程序的

10、焊接單雙4P的排母，這個排母是用來安裝WIFI模塊的

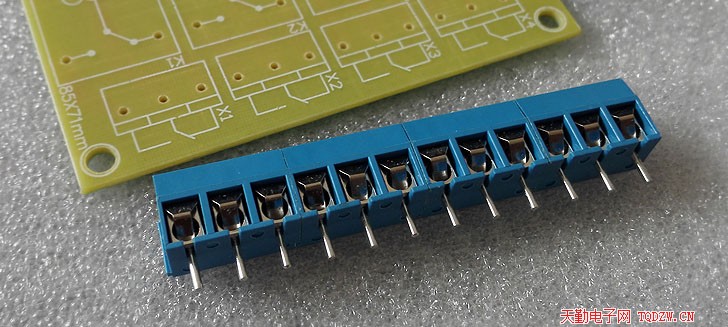

11、焊接接線座，先扣在一塊再安裝焊接

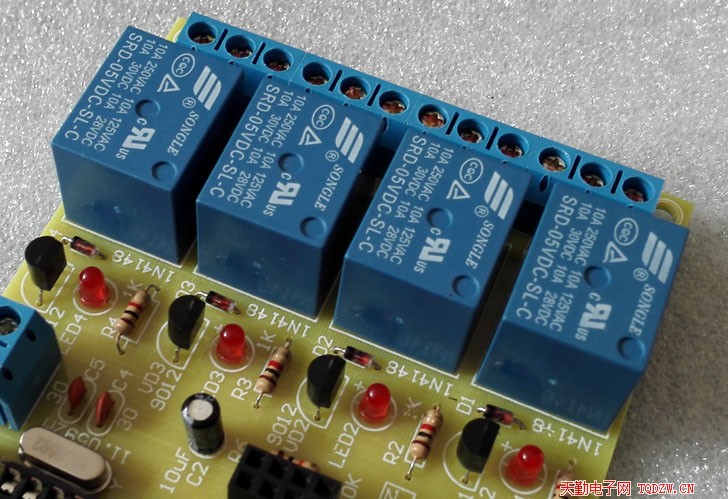

12、焊接繼電器

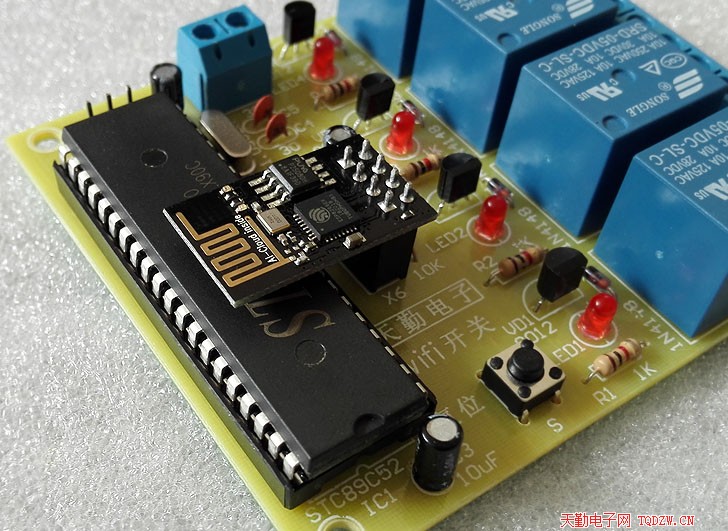

13、裝上單片機和WIFI模塊，按照圖中的樣子安裝，不能裝反了

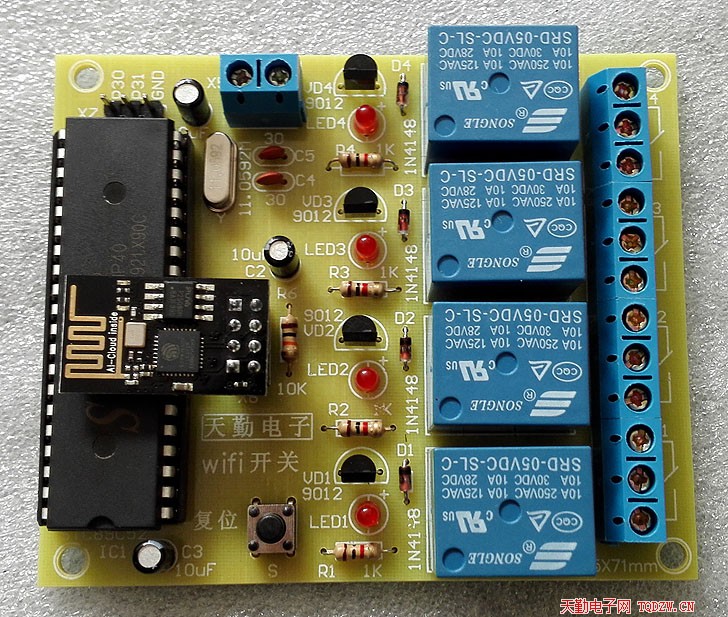

14、焊好的電路板照片

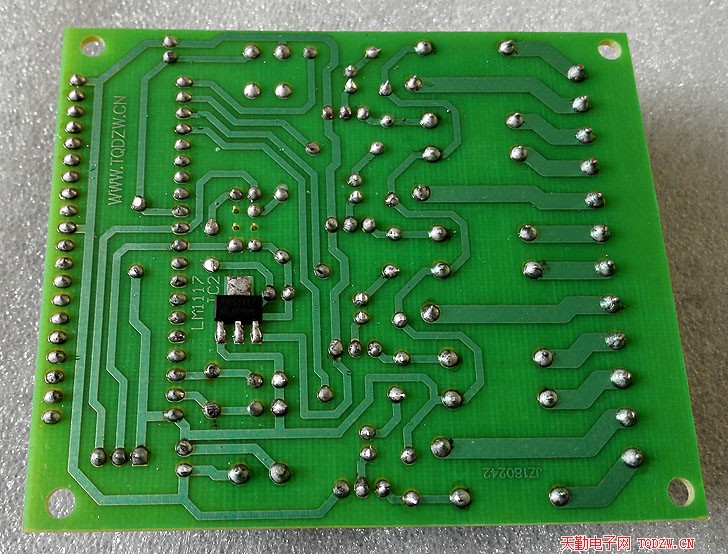

15、反面的樣子

16、將電路板裝入外殼，用螺絲固定
