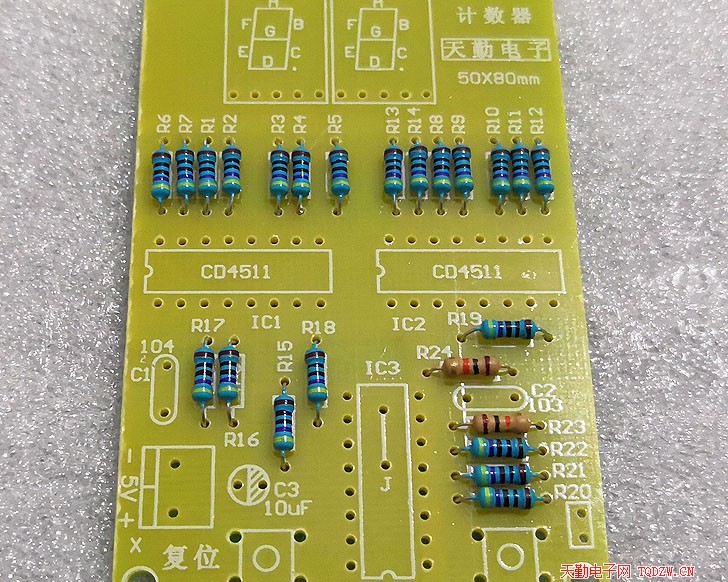

1、焊接電阻，焊好后剪掉引腳，留一只剪掉的引腳備用

2、用剛才剪掉的引腳當做跨線，焊接跨線J

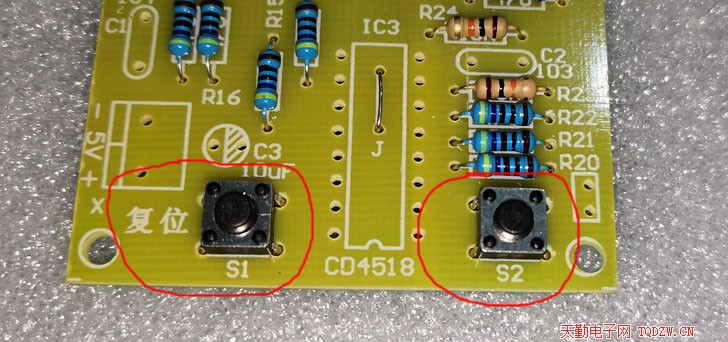

3、焊接復位按鍵S1和計數按鍵S2

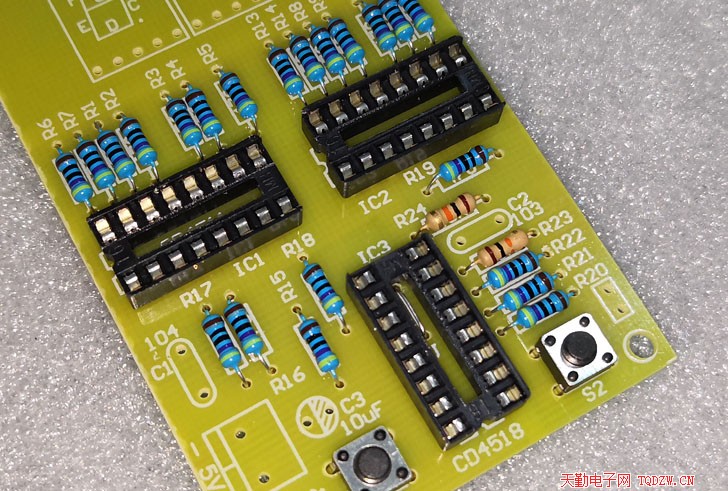

4、焊接三只集成電路插座，焊接時注意缺口的方向

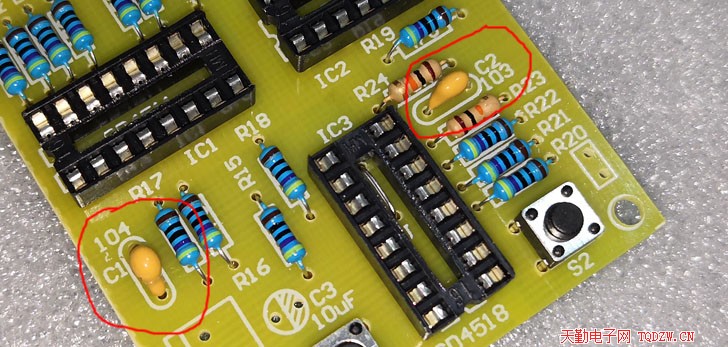

5、焊接獨石電容C1和C2，獨石電容沒有極性，但這兩只獨石電容參數不一樣，安裝時不要弄錯了

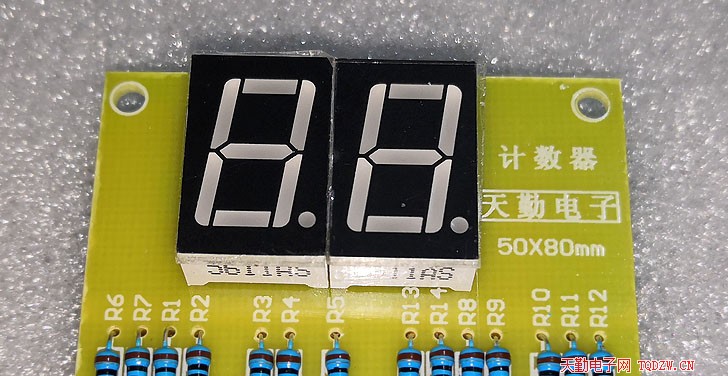

6、焊接數碼管，這兩只數碼管都是0.56寸共陰極一位紅色數碼管，焊接時要注意數碼管上右下角的點，要和下圖一致

7、數碼管的引腳比較硬，剪腳時注意一次只能剪掉一只引腳，也要注意力度，不能用力過大，以免振斷引腳根部的覆銅

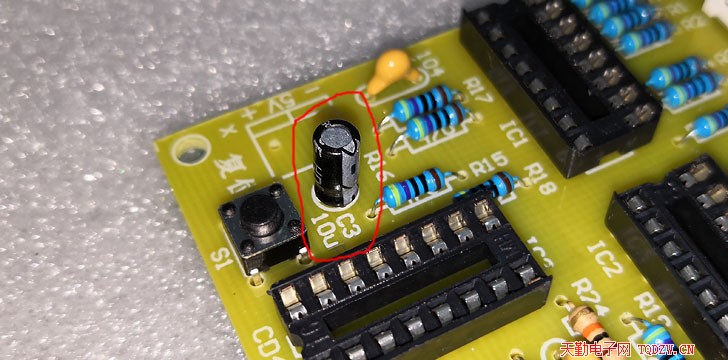

8、焊接電解電容C3，電解電容長腳為正極，電路板字符陰影為負極，

9、焊接接線座，此接線座用來連接電源導線，使用時用螺絲刀擰松接線座頂部的螺絲，把導線去掉絕緣層后，插入接線座側面，然后擰緊螺絲即可

10、最后對號插上集成電路，焊接完成

11、這是全部焊好的板子底部圖片
