門磁報警器套件焊接教程 |
||
圖解教程 閱讀：4528
|
||
|
|
||
|
|
||

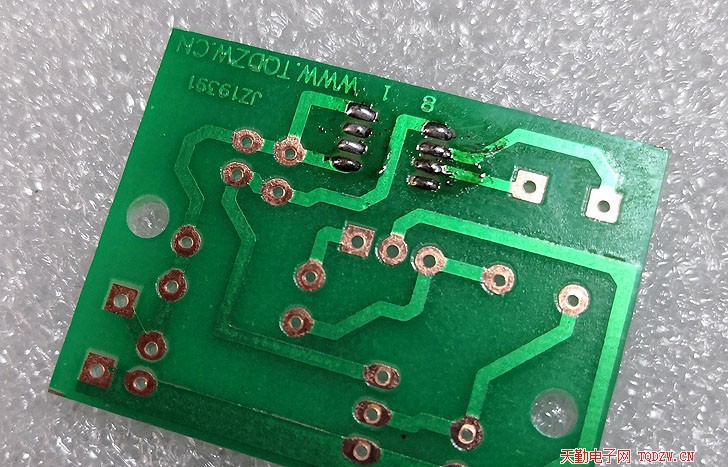

1、首先焊接報警芯片，可以采用手工電烙鐵焊接，焊接前，焊盤上錫
2、焊接報警芯片，要注意1腳的方向
3、處理兩只電解電容的引腳，如圖示

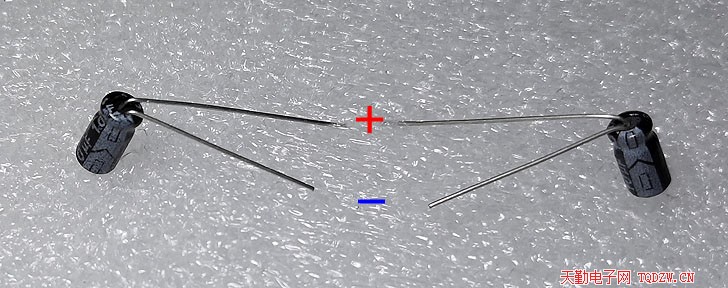

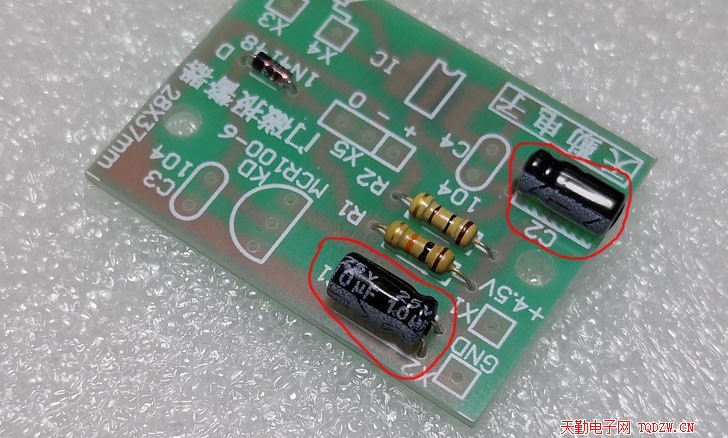

4、焊接兩只電解電容，極性不要弄錯了

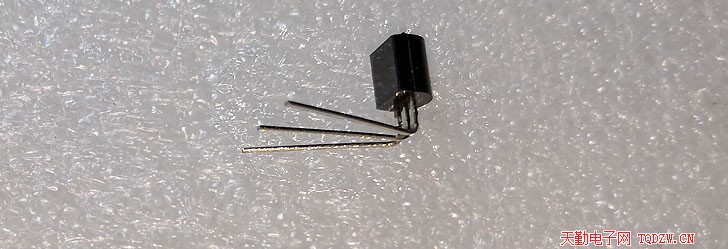

5、處理一下可控硅的引腳，如圖示
6、焊接可控硅和兩只瓷片電容
7、焊接電源引線和喇叭引線
8、焊接喇叭，喇叭線不用區分正負極
9、處理導線的線頭，上錫

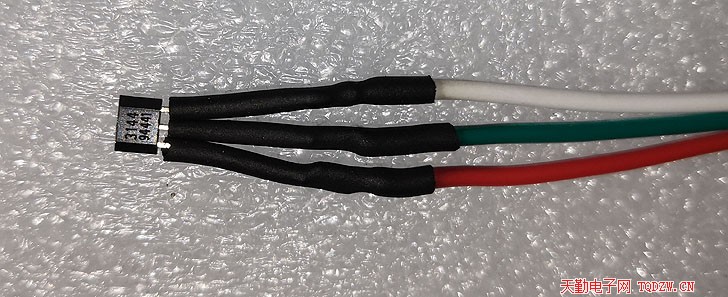

10、先將熱縮管剪為3段，如圖示，套在3根導線上面，再將導線焊接在霍爾傳感器3144的三個引腳上
11、焊接好以后，套上熱縮管，用電烙鐵或者熱風槍給熱縮管加熱，使其縮小

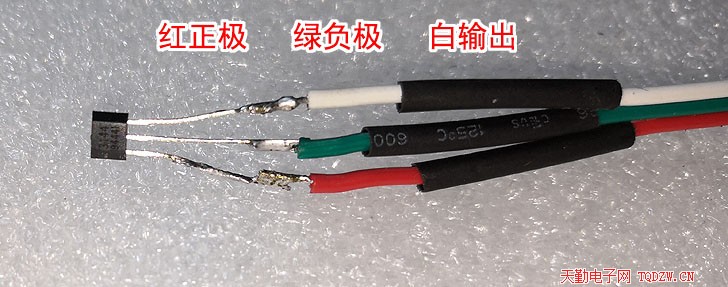

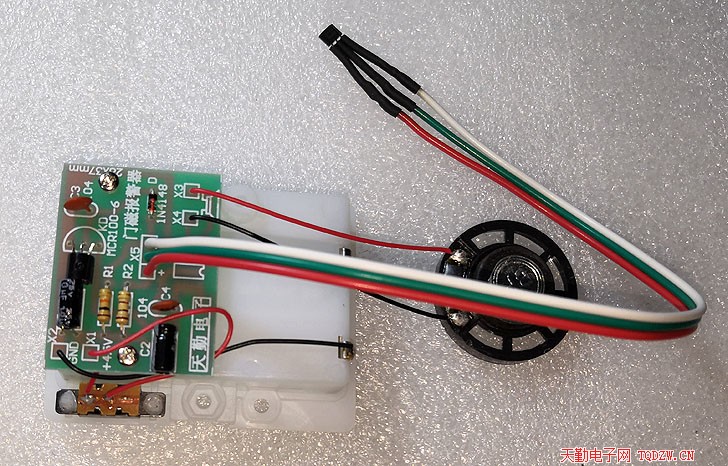

12、霍爾傳感器的導線焊接在電路板上X5接口，顏色順序如圖示

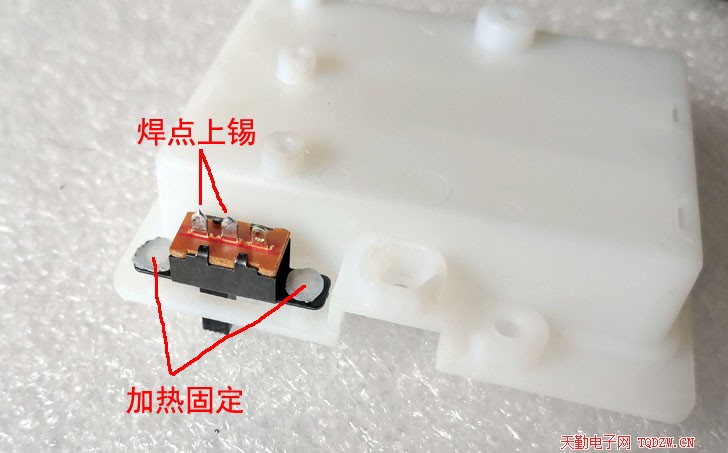

13、將開關裝入后殼對應位置，可用電烙鐵加熱固定，焊點上錫備用

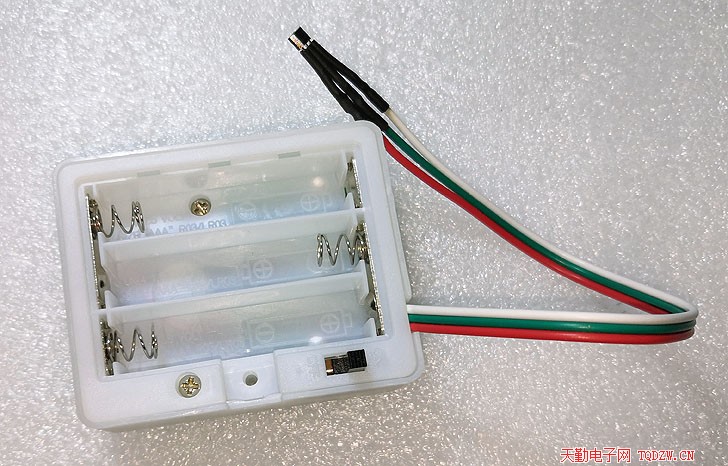

14、安裝電池彈簧4件套，如圖這樣對號入座
15、電池彈簧的焊片向外折，其中兩處上錫備用

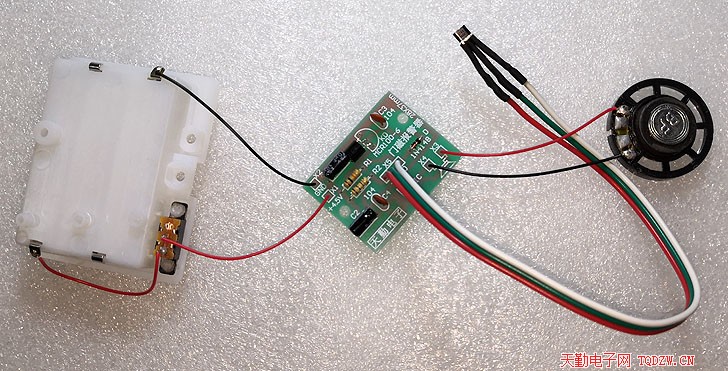

16、焊接電源線

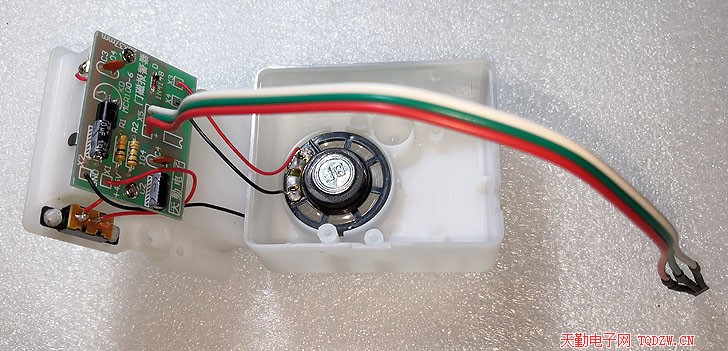

17、用兩只PA2.3X5的螺絲固定電路板
18、喇叭裝入前殼
19、蓋上后殼
20、后殼用兩只PA2.5X8的螺絲固定
21、裝上三節7號電池后，蓋上電池蓋，用一只PA2.5X12的螺絲固定

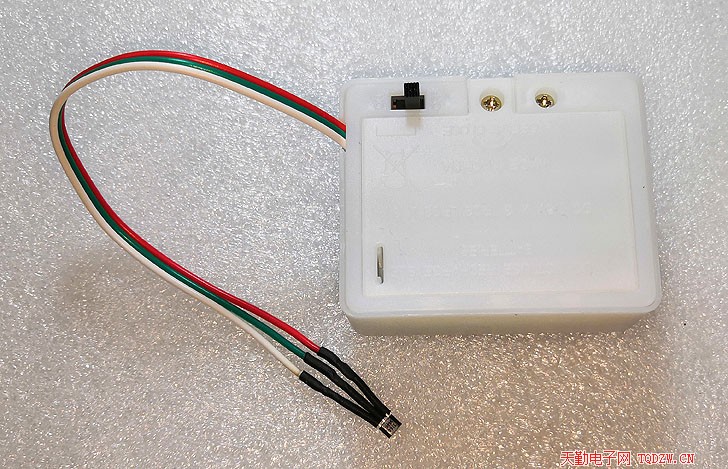

22、這是組裝好的成品照片
|
||
|
