分立元件門電路套件焊接教程 |
||
圖解教程 閱讀：6239
|
||
|
|
||
|
|
||
1、首先焊接電阻和二極管，都要緊貼電路板焊接，二極管要注意極性，如圖示

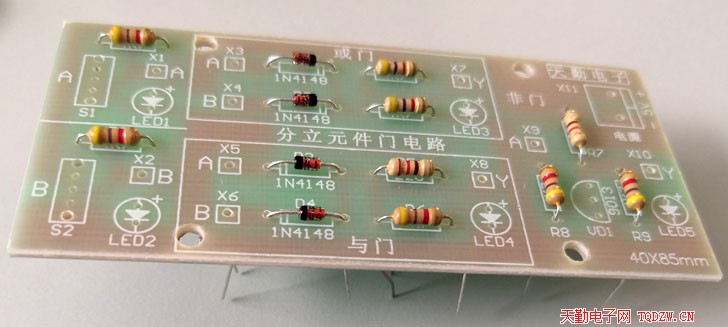

2、焊接前先將電阻和二極管對號入座，輕微彎曲其引腳，使元件不宜滑落，然后開始焊接

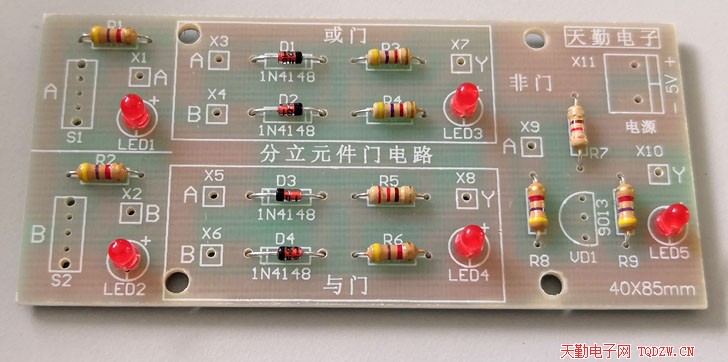

3、這是焊好的電阻和二極管
4、焊接發光二極管，緊貼電路板，發光二級管長腳為正極，不能裝錯

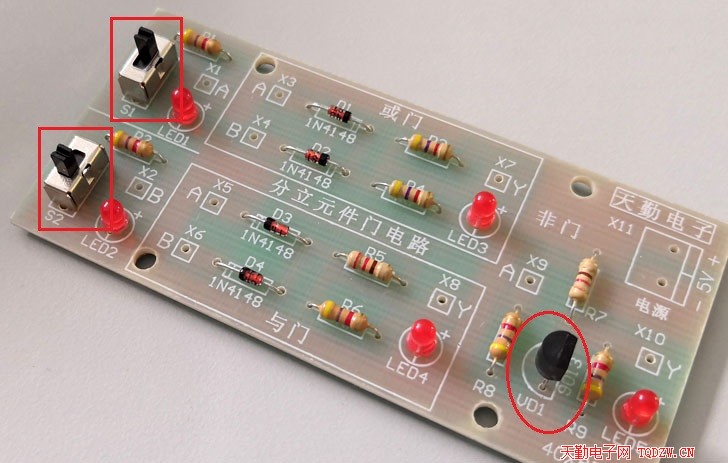

5、焊接兩只撥動開關S1、S2，三級管VD1
6、焊接插針，先將所有插針插在電路板上，如圖所示在插針上面蓋一個硬紙板，用于固定插針不宜滑落，然后電路板和硬紙板一起反過來

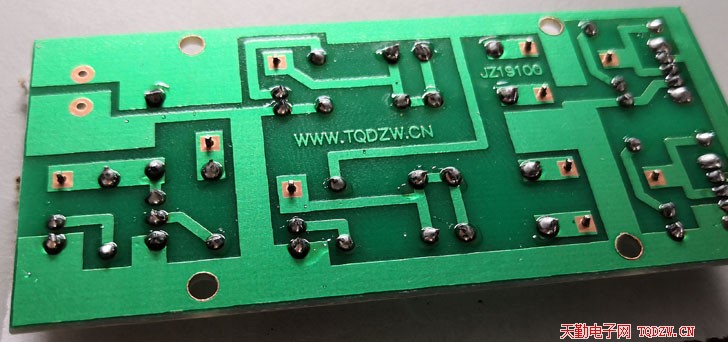

7、反過來后開始焊接
8、這是全部焊好的插針，如有歪斜的，需要重新焊接
9、焊接接線座，接線座用于連接電源線，壓線口朝外，不要裝反了
10、這是全部元器件都焊好的樣子

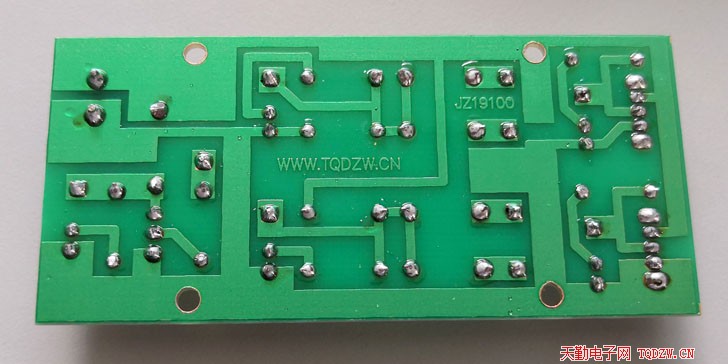

11、再看一下反面圖片
12、通電測試，電源及電源引線請自備，可以用USB電源線或者電池盒供電
分立元件門電路套件可以實現或門、或非門、與門、與非門、非門這5中基本的門電路，詳細的電路連接方法請看下圖： 1、或門電路連接，X1→X3，X2→X4

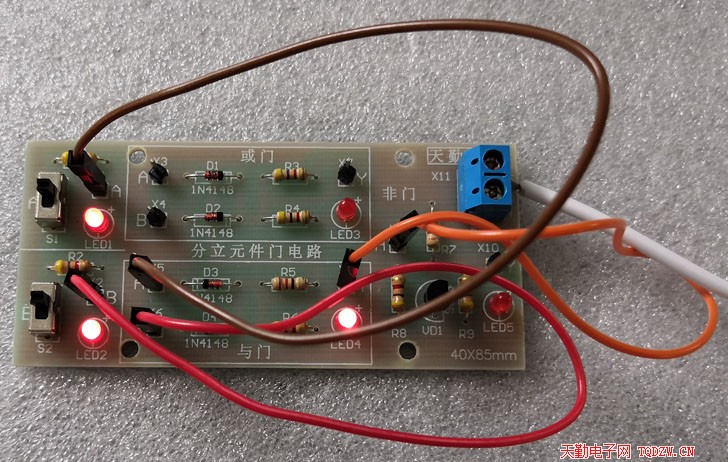

2、或非門電路連接，X1→X3，X2→X4，X7→X9
3、與門電路連接，X1→X5，X2→X6

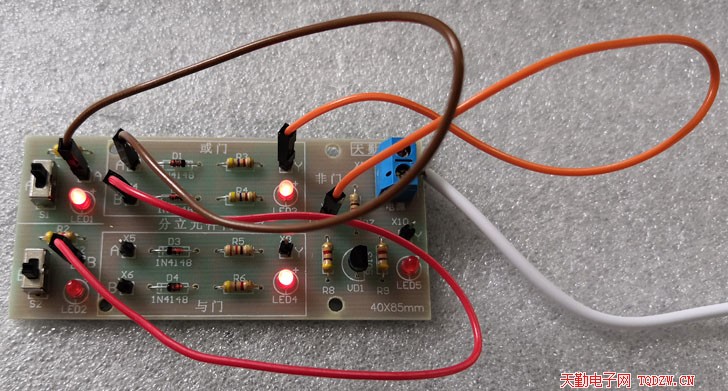

4、與非門電路連接X1→X5，X2→X6，X8→X9

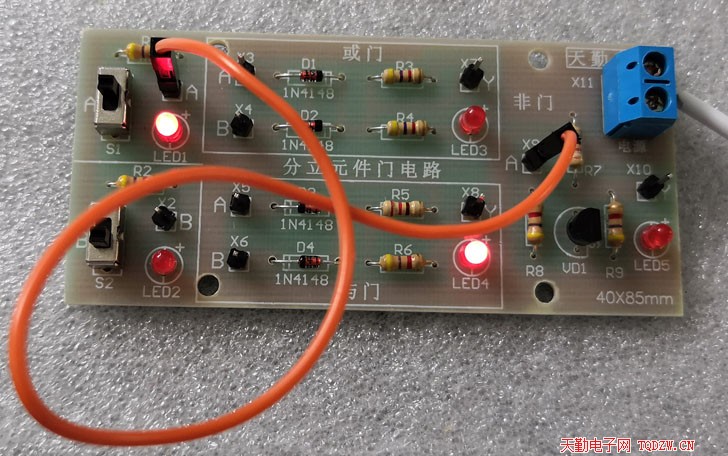

5、非門電路連接，X1→X9
|
||
|
