溫控器套件焊接教程 |
||
圖解教程 閱讀：5357
|
||
|
|
||
|
|
||

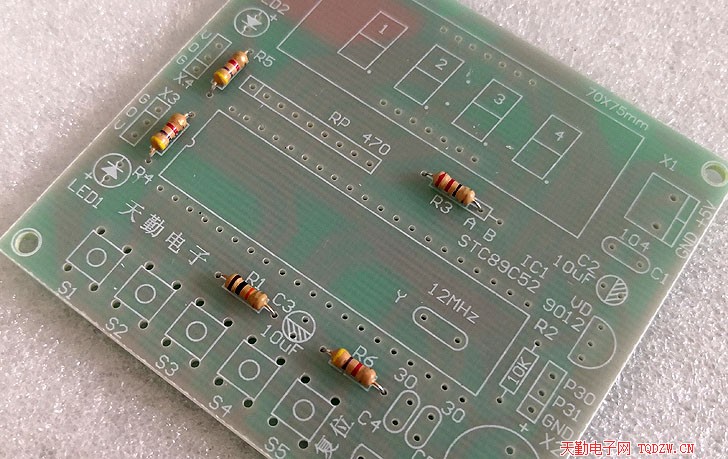

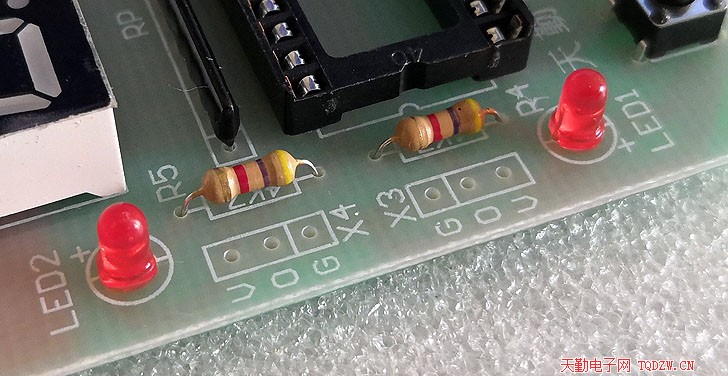

1、焊接電阻，R3的引腳焊接在A端
2、焊接晶振和晶振的負載電容C4、C5

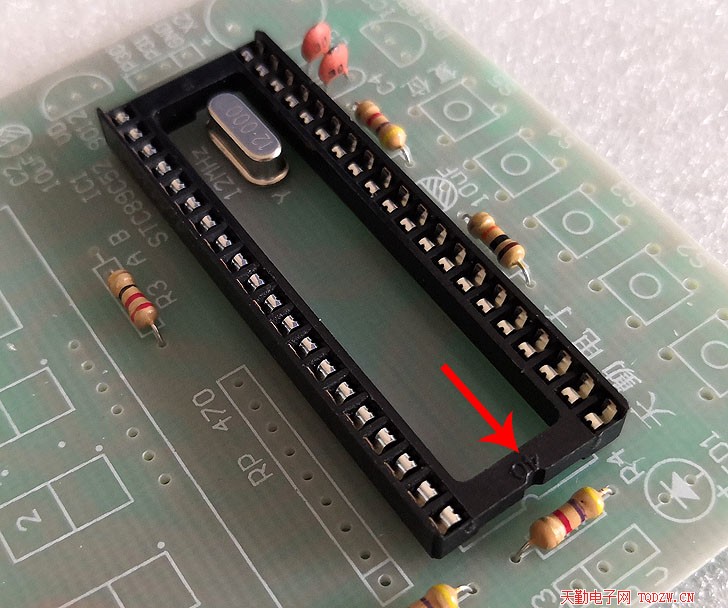

3、焊接集成電路插座，注意缺口的方向
4、焊接5只輕觸開關
5、焊接排阻，注意方向，不能裝反

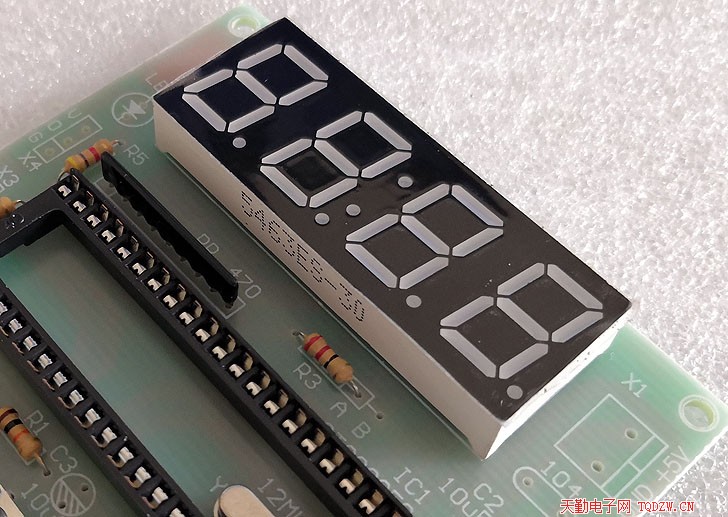

6、焊接四位數碼管，如圖所示，不要裝反了

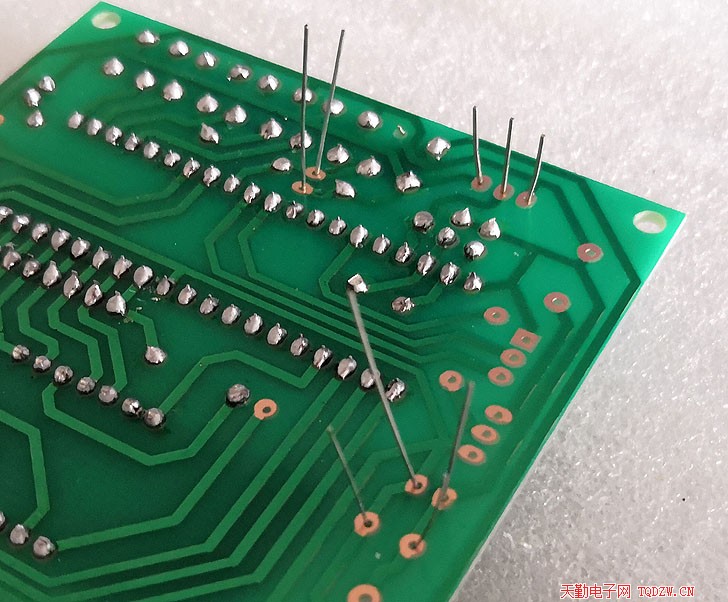

7、剪腳時要一個引腳一個引腳的逐個剪掉，不能同時剪掉兩個或多個，以免發生震動使焊盤松動斷路
8、焊接兩只發光二級管，長腳是正極
9、焊接時先焊好一個引腳，看一下發光二級管是否歪斜，如有歪斜調正后再焊另一個引腳
10、焊接電解電容C2、C3，瓷片電容C1，溫度傳感器DS18B20

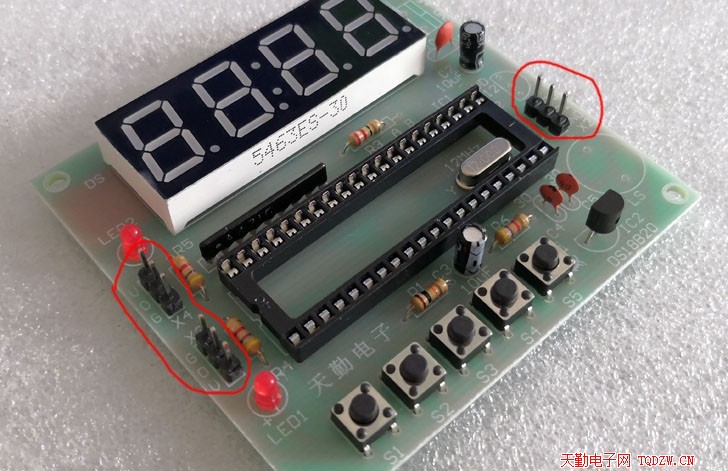

11、焊接3只排針，要緊貼電路板焊接，不能歪斜
12、焊接電源的接線座

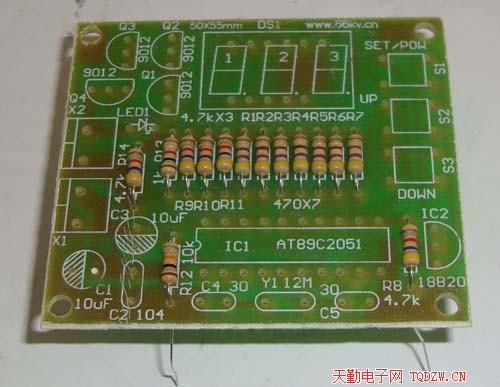

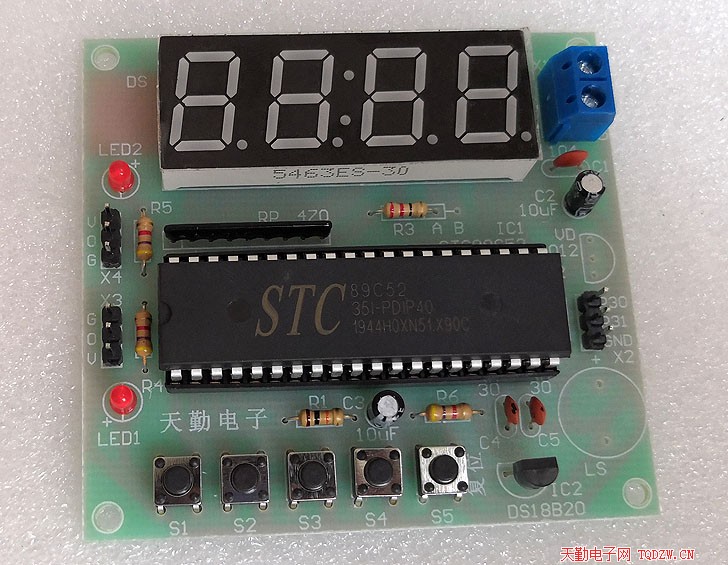

13、這是溫控器的全部原件都焊好的樣子，LS和VD用不到，不用焊接

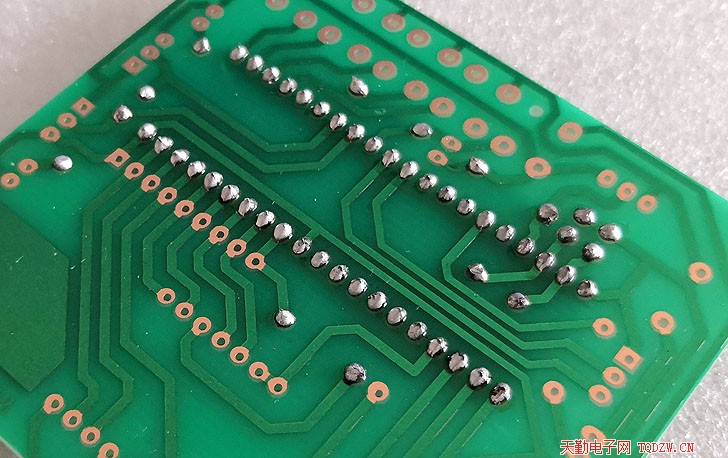

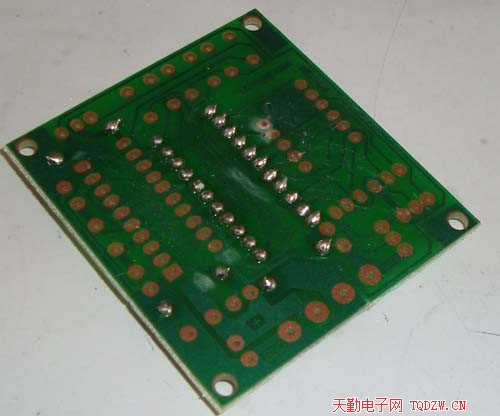

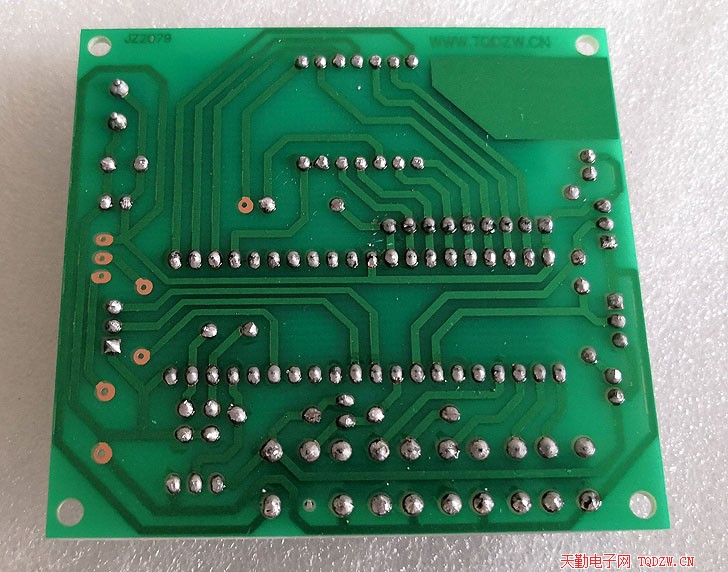

14、再看一下焊接面，焊點光亮、大小適中、無虛焊、無漏焊、焊盤間無粘連

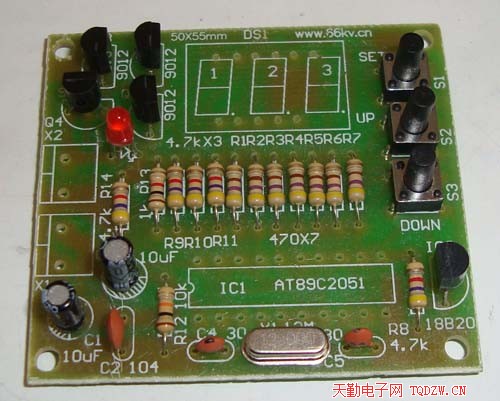

以下內容是AT89C2051單片機做的溫控器套件焊接教程： 1、對著元件清單看看元件名稱數量有無差錯，最好對每個元件進行測量，確認無誤后方可焊接
2、首先焊接電阻這樣的小元件，電阻要緊貼電路板

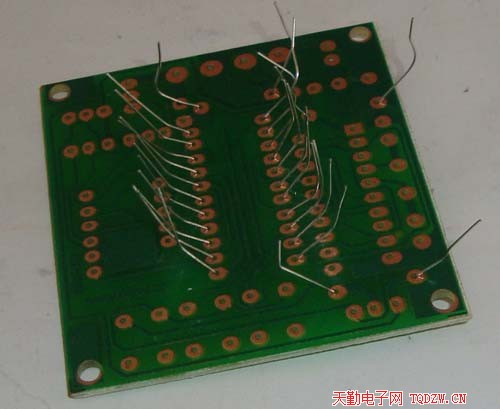

3、將電阻的引腳向兩邊彎一下，以防止電阻從電路板上脫落，焊接其他元件時也是如此
4、焊接完成后剪掉多余的引腳，在進行下一步

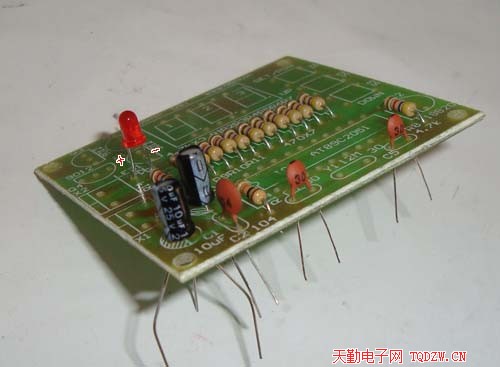

5、焊接電解電容、瓷片電容和發光二級管，電解電容和發光二級管都要注意極性
6、焊接三極管、18B20、晶振、按鍵等元件，溫度傳感器DS18B20外形和三極管9012很相似，安裝時不要裝錯
7、焊接接線座，先把兩個接線座扣在一起再焊接
8、焊接集成電路插座
9、焊接數碼管

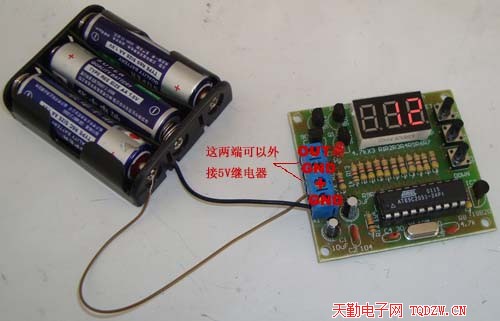

10、裝上單片機，再配個電源，通電測試（電池、電池盒需自備）
|
||
|
