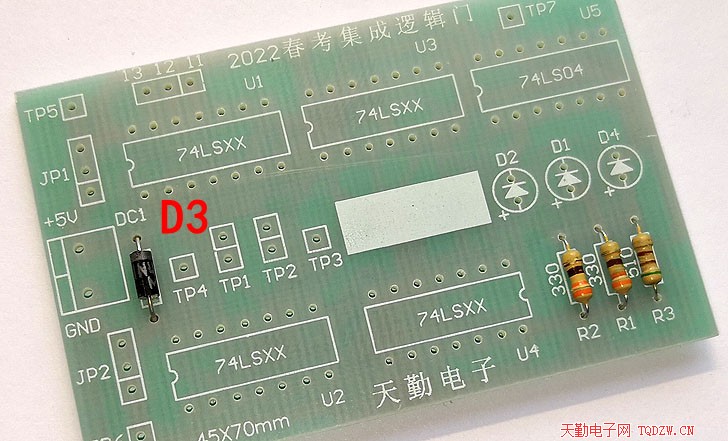

1、焊接三只電阻和一只二極管D3，三只電阻是發光二級管D1、D2、D4的限流電阻，二極管的作用是防止電源反接而損壞集成電路，安裝時要注意極性，裝反了會發生短路。

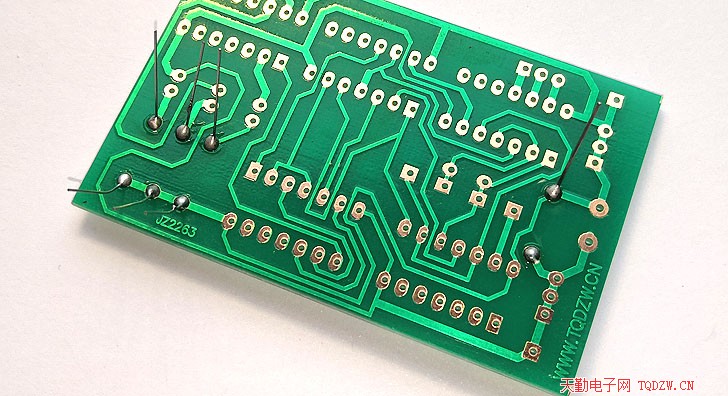

每焊接完成一組元器件后，都要把元器件多余的引腳減掉，集成電路插座、電源接線座、排針等引腳較短的元件不用剪腳其他引腳較長的元器件，多余的引腳要用斜口鉗、指甲刀等工具剪掉，剪腳時不要用力過猛，以免破換焊盤的牢固性，造成焊盤松動斷路。

2、焊接5只集成電路插座，注意缺口的方向不能裝錯，尤其要注意U4，和其他的插座方向不一樣，如果集成電路插座裝錯了，也不用拆下來了，到最后集成電路正確安裝就行了。

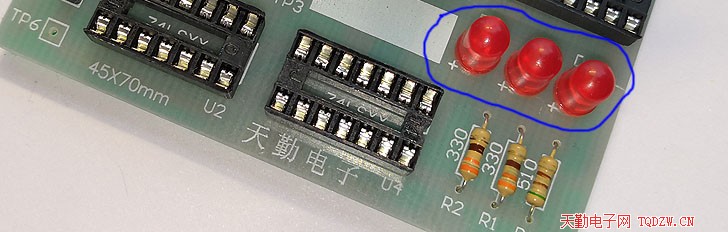

3、焊接三只LED，LED的長腳是正極，D1、D2是輸出狀態指示，是否點亮與TP1、TP2、TP3的輸入狀態有關，D4是電源指示燈，通電后常亮。

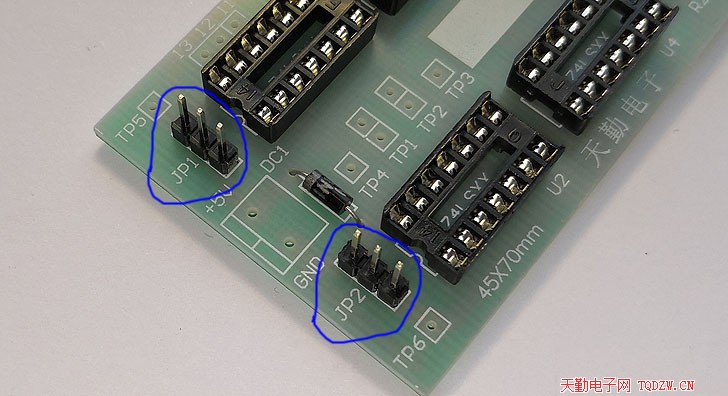

4、焊接兩只3P的排針，JP1為高電平排針，JP2為低電平排針。

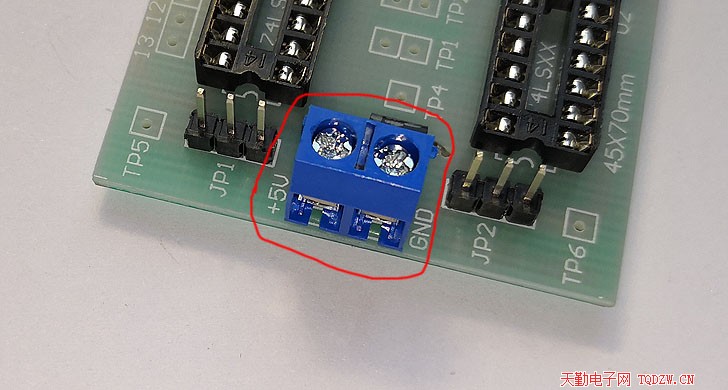

5、焊接電源的接線座DC1，如圖示，用于接線的一端要朝電路板外側。

6、TP1、TP2、TP3三處焊接點，每處先焊接一根公對母杜邦線，其中公頭焊接在電路板上，母頭暫時懸空。

7、TP1、TP2、TP7三處焊接點，每處需要再焊接一根公對公杜邦線，三根杜邦線的另一端經分析考試要求后再焊接。

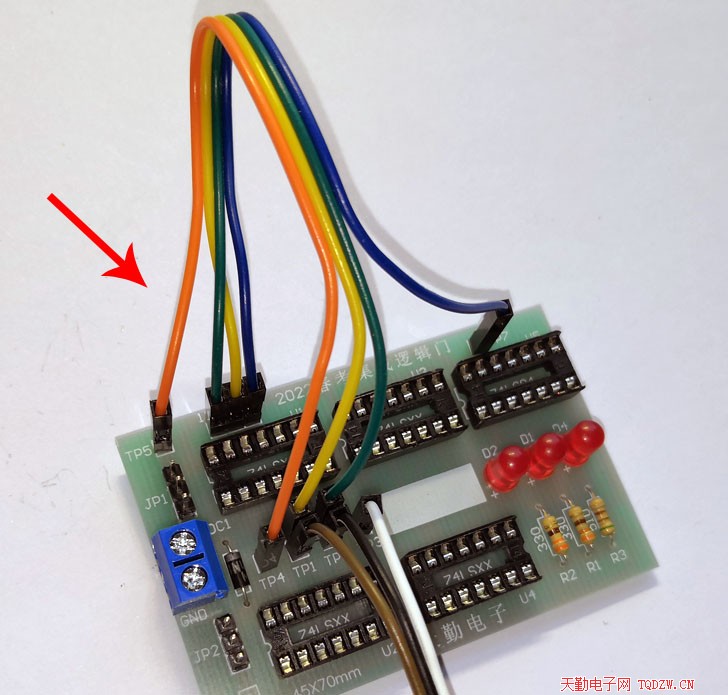

8、三根杜邦線的另一端根據考試要求焊接在U1的11、12、13腳對應的焊點上面。為保證U2D的輸出狀態受TP3的狀態控制，TP4和TP5之間，或TP4和TP6之間，需要焊接一根公對公杜邦線，因U2為與門，所以TP4應連接到TP5（高電平）。

9、焊接完成后，很據元件清單，將集成電路對號插在各自的插座上缺口的方向不能錯，TP1、TP2、TP3的母頭暫時插在JP2端（低電平端）。

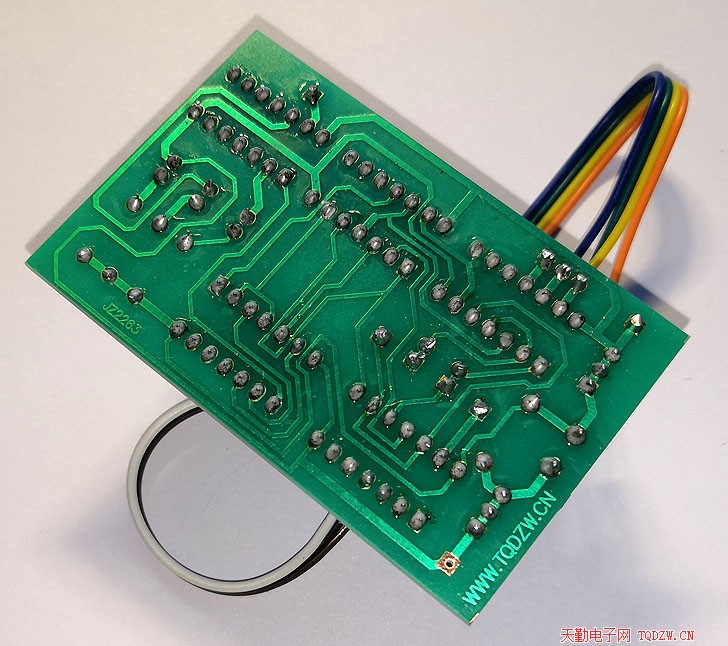

10、再來一個焊接面照片，焊點要求圓滑飽滿有光澤、無虛焊、無黏連。

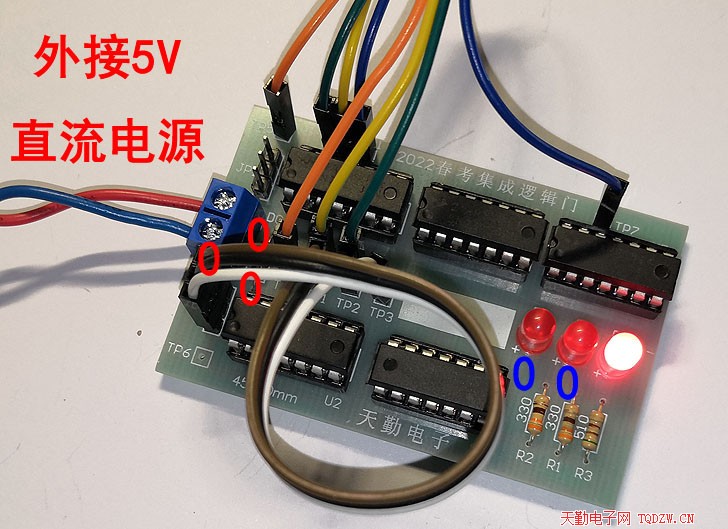

11、通電測試，接通5V直流電源，電源指示燈D4點亮，TP1、TP2、TP3的母頭都插在JP2端，相當于輸入狀態為0、0、0，D1、D2均不亮，相當于輸出狀態為0、0 。

12、根據說明書，依次調整TP1、TP2、TP3的輸入狀態，當輸入狀態為0、1、0時，D1、D2全亮，相當于輸出1、1 。

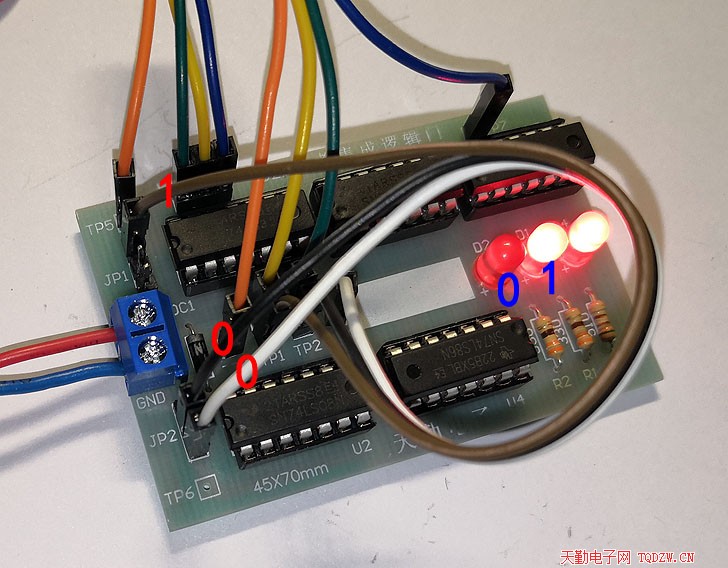

13、繼續調整TP1、TP2、TP3的輸入狀態，比如當調整到1、0、0時，D1點亮、D2熄滅，相當于輸出1、0。

TP1、TP2、TP3三個輸入端共計8種輸入狀態，根據說明書中的表格進行測試，依次記錄輸出狀態。
