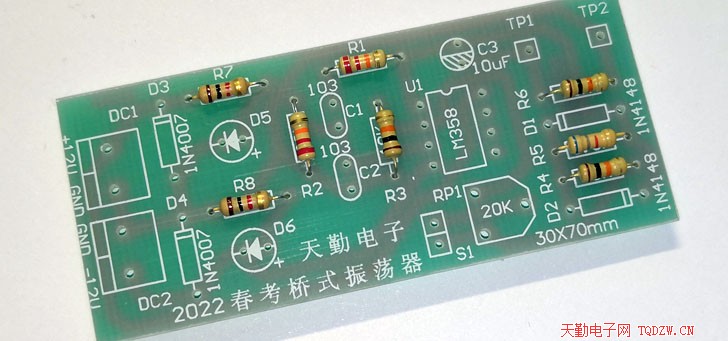

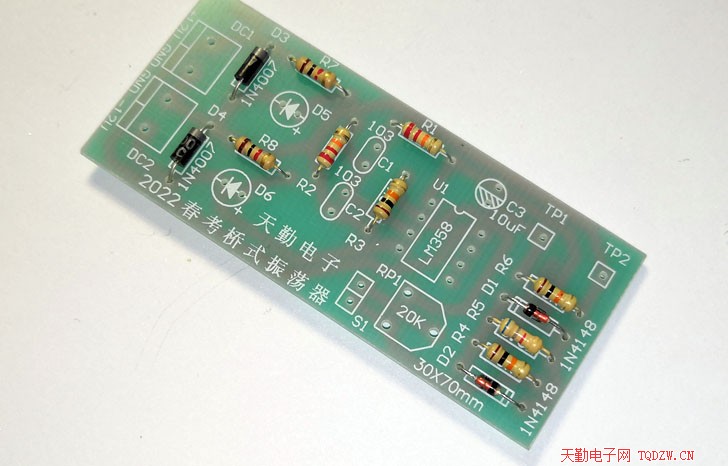

1、焊接8只電阻,根據色環選擇電阻,焊接在對應的位置,電阻不用區分正負極。

2、焊接4只二極管,要注意正負極,如圖示的方向安裝,不能裝反。

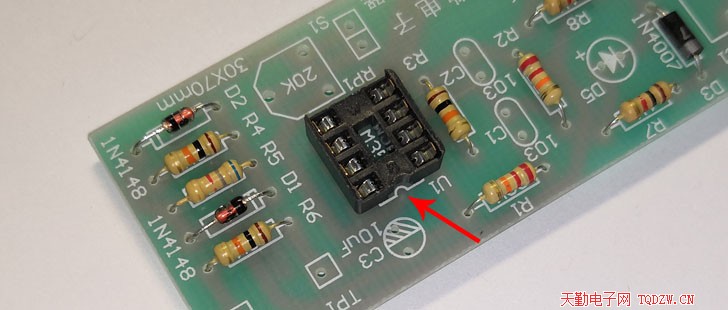

3、焊接集成電路插座,如圖示,注意箭頭處凹口的方向。

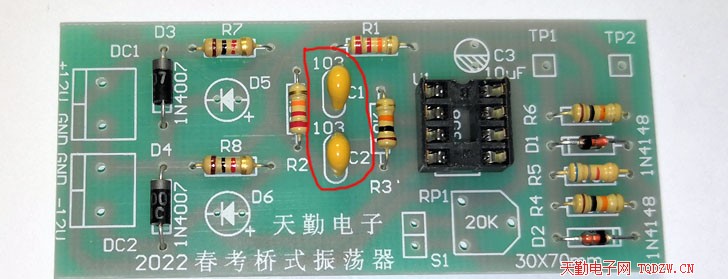

4、焊接兩只獨石電容C1和C2,不用區分正負極。

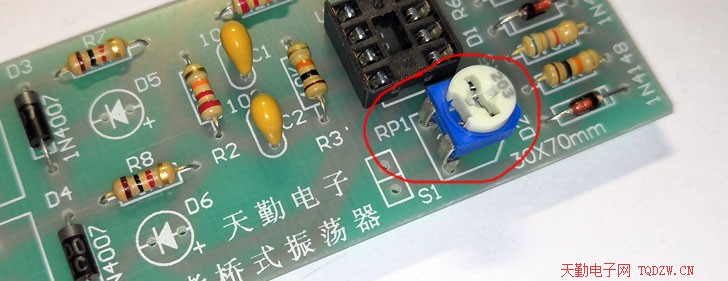

5、焊接可調電阻RP1。

6、焊接發光二極管D5和D6,長腳是正極。

7、將插針S1、TP1、TP2安裝在電路板上,然后蓋上一個硬紙板,電路板和硬紙板同時翻轉,使焊接面朝上,插針在硬紙板的遮擋下不會掉下來,這樣就可以焊接了。

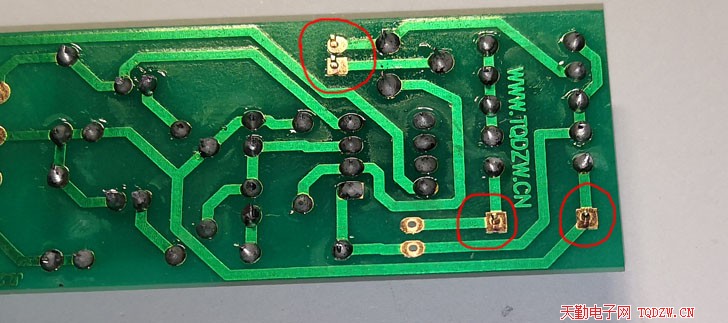

8、插針要緊貼電路板,焊接要牢固,這是焊接完成后的插針。

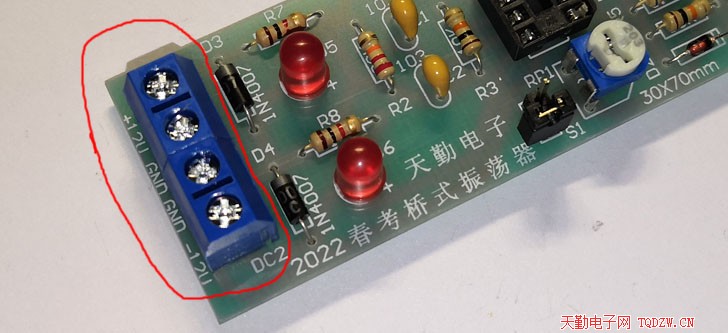

9、先將兩只接線座扣在一塊,再按裝在電路板上焊接,用于接線的一端要朝電路板外側。

10、安裝集成電路U1,如圖示箭頭處,注意凹口方向、

11、再來一個反面照片。

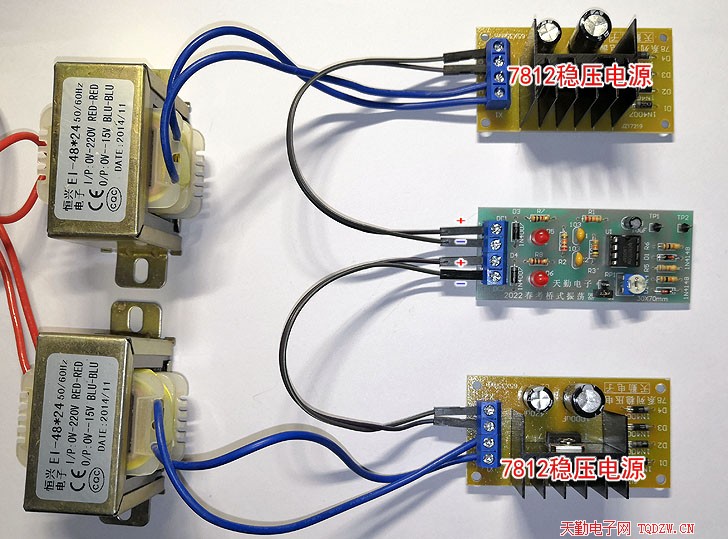

12、焊接完成檢查無誤后對電路進行通電調試,本電路要用雙電源供電,如圖示,采用了兩套獨立的7812穩壓電源,構成了雙12V直流電源。

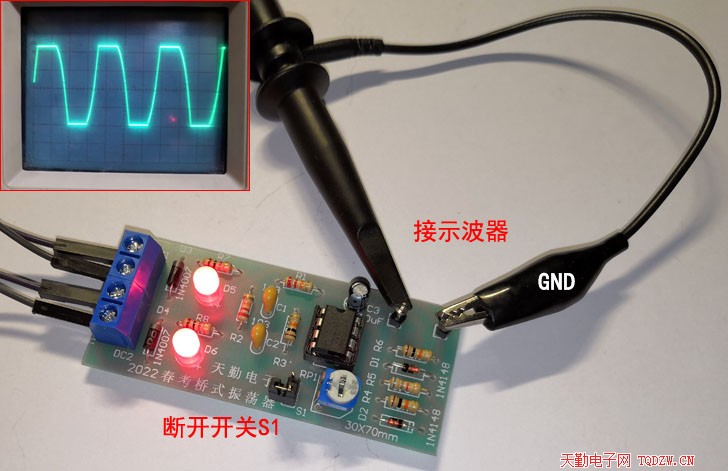

13、斷開開關S1,用示波器檢測TP1和TP2兩點之間的電壓波形。

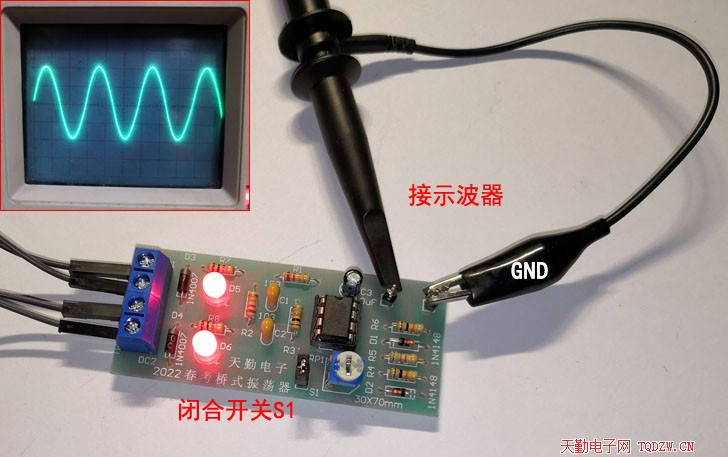

14、利用跳線帽閉合開關S1,用示波器檢測TP1和TP2兩點之間的電壓波形,調整電位器RP1,使示波器顯示的正弦波波形幅值最大且波形基本不失真
